Измерители размеров и перемещений триангуляционные ТИРП-100

Назначение

Измерители размеров и перемещений триангуляционные ТИРП 100 (далее измеритель) предназначены для бесконтактного измерения перемещения диффузно-отражающей поверхности объекта, по одной координате, вдоль оси, задаваемой источником лазерного излучения. Диапазон измеряемых перемещений - ±50 мм относительно мнимой нулевой точки, положение которой определяется дистанцией начальной установки.

Дистанция начальной установки - расстояние от передней поверхности корпуса датчика перемещений измерителя до мнимой нулевой точки (МНТ), относительно которой определяется перемещение объекта. Положение МНТ задается автоматически при включении измерителя.

Область применения - для контроля положения поверхности, диффузно отражающей свет (матовое стекло, пластик, бумага, полимеры и др), во время технологических процессов на предприятиях бумажной, мебельной, деревообрабатывающей промышленности, предприятиях по производству упаковки, а также на других предприятиях, в лабораториях и научных исследованиях.

Описание

В основе работы измерителя лежит триангуляционный принцип измерения, реализованный в бесконтактном оптическом датчике перемещений. Триангуляционный принцип измерения состоит в следующем: лазерное излучение, посылаемое в направлении объекта, отражается от объекта в полусферу вокруг точки пересечения луча с поверхностью объекта. В качестве источника лазерного излучения используется полупроводниковый лазер, работающей на длине волны 670 нм с выходной мощностью излучения 1,0 мВт (Sanyo DL 3149-054 Laser Diode Specifications). Объектив фотоприемного устройства фокусирует отраженное излучение на позиционно-чувствительном элементе, причем положение точки фокусировки изменяется со смещением объекта относительно передней поверхности корпуса датчика в соответствии с принципом подобия треугольников. В качестве позиционно-чувствительного элемента используется PSD-линейка, представляющая собой фотодиод, который преобразует падающий на него свет в электрический сигнал, меняющийся в зависимости от положения лазерного пятна на светочувствительной поверхности PSD-линейки. Контроллер определяет энергетический центр лазерного пятна на PSD-линейке, вычисляет смещение объекта относительно нулевого положения и представляет на цифровом индикаторе усредненный результат измерений. За начало отсчета может быть принято любое число из диапазона измеряемых перемещений.

Измеритель представляет собой оптико-электронный прибор, состоящий из датчика перемещений и блока индикации соединенных между собой интерфейсным шнуром.

Общий вид измерителя представлен на рисунке 1.

Основные компоненты датчика перемещений - передающее и фотопри-емное устройства.

Передающее устройство содержит источник лазерного излучения и объектив, формирующий гомоцентрический пучок с энергетическим центром пятна на оптической оси во всем диапазоне измерения. Фотоприемное устройство включает: объектив, оптический фильтр, устраняющий фоновые засветки, и позиционно-чувствительный элемент.

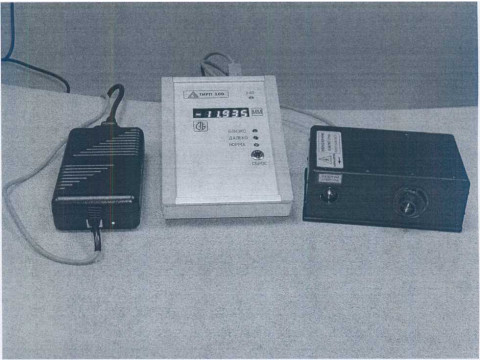

Рисунок 1 - Общий вид измерителя размеров и перемещений триангуляционного ТИРП 100

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дистанция начальной установки

Диапазон измеряемых перемещений, не менее

Разрешающая способность

Предел допускаемой систематической составляющей погрешности измерителя

Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности измерителя

Потребляемая мощность

Дискретность отсчета

Время измерения

Время готовности измерителя к работе

Время непрерывной работы

Габаритные размеры, не более :

Датчика перемещений

Блока индикации

Сетевого адаптера

Масса, не более:

Датчика перемещений

Блока индикации

Сетевого адаптера

Условия эксплуатации

Средняя наработка на отказ

Средний срок службы

(275±10) мм

±50 мм

не более 0,015 мм

±0,1 мм

0,015 мм не более 70 Вт

0,001 мм

не более 10с

не более 1 ч.

не более 8 ч.

(160x130x65) мм (190x130x95) мм (170x85x40) мм

1,3 кг 0,8 кг 0,4 кг При температуре окружающей среды от плюс 10°С до плюс 30 °C не менее 2000 ч.

не менее 5 лет.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносится на табличках, прикрепленных на боковой стенке датчика перемещения и блока индикации, на лицевой панели блока индикации любым методом, обеспечивающим сохранность маркировки в течение всего срока службы во всех условиях и режимах, установленных в технических условиях, а также на титульном листе Руководства по эксплуатации 7441.00.00.000 РЭ.

Комплектность

В состав измерителя входят:

Поверка

Поверка измерителя размеров и перемещений триангуляционного ТИРП 100 проводится по Методике поверки МП.МН 1227-2003.

При проведении поверки измерителя используются следующие средства измерения:

Двухкоординатный измерительный прибор ДИП-1 (диапазон измерения 100x200 мм, погрешность измерения A=±(l+L/100) мм);

Линейка-300 ГОСТ 427-75 (погрешность измерения А= ±1 мм).

Нормативные документы

Технические условия ТУ РБ 100230590.078-2003 «Измеритель размеров и перемещений триангуляционный ТИРП 100»;

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

Заключение

Измеритель размеров и перемещений триангуляционный ТИРП 100 соответствует требованиям технических условий ТУ РБ 100230590.078-2003 и ГОСТ 12997-84.
