Преобразователи измерительные суммирующие постоянного тока ЭП8551
Номер в ГРСИ РФ: | РБ 03 13 1828 03 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
Описание типа РБ 03 13 1828 03 [2003-01-01]
rb-03-13-1828-03_2003-01-01.pdf
|
Скачать |
Преобразователи измерител ИП), предназначены для линей янного тока в унифицированный
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 1828 03 |
Наименование | Преобразователи измерительные суммирующие постоянного тока ЭП8551 |
Год регистрации | 2003 |
Номер сертификата | 2234 |
Дата регистрации | 2003-01-28 |
Срок действия | - |
Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: ул. Зеньковой, д. 1, 210001, г. Витебск
Контакты: (10-375-212) 672-816 / electropribor@mail.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.Вт 044-2002 (утверждена Витебским ЦСМС), изм №1 ЭП006-2006. |
Поверители
Скачать
Описание типа РБ 03 13 1828 03 [2003-01-01]
rb-03-13-1828-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерител ИП), предназначены для линей янного тока в унифицированный
ИП могут применяться для образователей активной или вырабатываемой электроэнергш
Описание
По способу преобразования компенсацией постоянной сосл токами во входных обмотках, обмотке обратной связи.
В зависимости от диапазон ного сигналов, количества вхо, имеют 4 модификации.
ИП конструктивно состоят клеммными колодками; крышю чатных плат с элементами схем вании.
)696.051-2003, ЗЭП.499.753.
ТЬ ПРИМЕНЕНИЯ
ьные суммирующие постоянного тока ЭП8551 (далее -ного преобразования суммы входных сигналов посто-1 выходной сигнал постоянного тока.
гуммирования выходных сигналов измерительных пре-эеактивной мощности с целью контроля мощности 1 или перетоков мощности в электрических сетях.
входного сигнала ИП относятся к преобразователям с авляющей магнитного потока, созданного входными магнитным потоком, создаваемым выходным током в
ов измерений входных и диапазона изменений выходное и коэффициента передачи по каждому входу ИП
из следующих основных узлов: основания с двумя 1 корпуса; двух крышек клеммных колодок; двух пе-ы; трансформатора питания, установленного на осно-
лист 1 из 6
Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.
Фотография общего вида ИП приведена на рисунке 1.
Схемы пломбировки от несанкционированного доступа и указание места для нанесения описка клейма ОГК и описка клейма поверителя на ИП приведены в приложении Л.


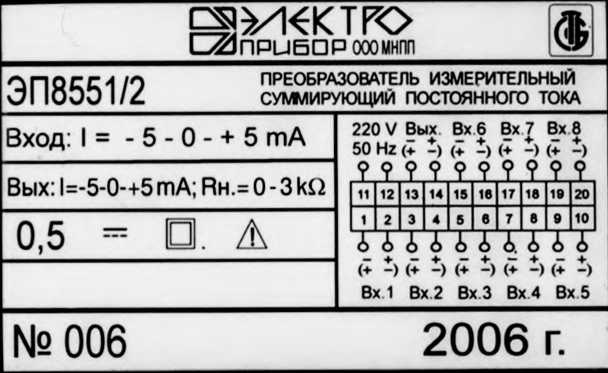

Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики входных и выходных сигналов, количество входов, коэффициент передачи по каждому входу, диапазоны изменений сопротивления нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1. Технические данные приведены для каждого входа ИП.
Таблица 1
Тип и модификация ИП |
Количест-во ВХОДОВ |
Коэффи -циент передачи по каждому входу |
Диапазон измерений входного сигнала по каждому входу, мА |
Выходной сигнал |
Диапазон изменений сопротивления нагрузки, кОм | |
диапазон изменений, мА |
нормирующее значе ние, мА | |||||
ЭП8551/1 |
5 |
0,2 |
от минус 5 до 0 и от 0 до плюс 5 |
эт минус 5 до 0 и эт 0 до плюс 5 |
5 |
от 0 до 3,0 |
ЭП8551/2 |
8 |
0,125 |
от минус 5 до 0 и от 0 до плюс 5 |
эт минус 5 до 0 и эт 0 до плюс 5 |
5 |
от 0 до 3,0 |
ЭП8551/3 |
5 |
0,64 |
от 0 до 5 |
от 4 до 20 |
20 |
от 0 до 0,5 |
ЭП8551/4 |
8 |
0,4 |
от 0 до 5 |
от 4 до 20 |
20 |
от 0 до 0,5 |
Пределы допускаемой основной приведенной погрешности ИП при любом количестве и сочетании подключенных входов в процентах от нормирующего значения выходного сигнала
Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:
- при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 30 и плюс 50 °C на каждые 10 °C
- при воздействии относительной влажности
(95 ± 3) % при 35 °C
- при воздействии внешнего однородного магнитного магнитного поля постоянного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля
- при изменении напряжения питания от номинального значения 220 В до 242 и 187 В
Время установления выходного сигнала ИП, с, не более Питание:
- напряжение В,
- частота, Гц
Потребляемая мощность, В’А, не более
- измерительной цепи по каждому входу
- от цепи питания
±0,5
±0,4
± 1,0
±0,5
±0,25
0,5
220
50 ± 0,5
0,015
4,0
Условия эксплуатации:
- температура окружающего воздуха, °C: от минус 30 до плюс 50
- относительная влажность Габаритные размеры, мм. не более Масса, кг, не более Средний срок службы, лет. не менее Средняя наработка па отказ, ч, не менее С тепень защи ты от поражения электрическим током по ГОС Г 12.2.091-2002 |
до 95 % при 35 °C 110 х 120 х 125 1,2 10 50000 класс 11 |
Знак утверждения типа
Знак утверждения ч ина наносится на табличку на корпусе И11 в верхнем правом углу и на паспорт способом, аналогичным с выполнением других надписей и знаков.
Комплектность
Комплектность приведена в таблице 2.
Таблица 2
Обозначение |
Наименование |
Количество |
ЗЭ11.499.753 3311.499.753 РЭ Ml ГВ Г.044 - 2002 3941.499.753 ПС WAGO 209-106 ГОСТ 1 1650 ГОСТ 11652 8ЭП.832.781 |
Преобразователь измерительный суммирующий постоянного тока Э118551 Руководство по эксплуатации Методика поверки 1 lac порт Кронштейн Винт 3x6.01 Винт 3x10.01 Коробка картонная упаковочная |
1 1* 1* 1 э** э** 2** 1 |
* Для партии ИП. предназначенных одному потребителю, количество экземпляров руководства по эксплуатации и методики поверки должно оговариваться при заказе. * * Поставляется по заказу. |
Нормативные документы
ТУ РБ 300080696.051-2003. Преобразователь измерительный суммирующий постоянного тока Э118551. Технические условия; ТОСТ 12997-84. Изделия ГСП. Общие технические условия; ГОСТ 24855-81. Преобразователи измерительные тока, напряжения. мощности, частоты, сопротивления аналоговые. Общие технические условия; ГОСТ 12.2.091-2002. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования; МП.ВТ.044-2002. Преобразователь измерительный суммирующий постоянного тока Э118551. Методика поверки.
Заключение
Преобразователи измерительные суммирующие постоянного тока ЭП8551 соответствуют требованиям ТУ РБ 300080696.051-2003, ГОСТ 12997-84, ГОСТ 24855-81, ГОСТ 12.2.091-2002.
Государственные приемочные испытания проведены:
- РУП "Витебский ЦСМС", 210015, г. Витебск, ул. Б. Хмельницкого, 20;
- Научно-исследовательским центром испытаний средств измерений и техники,
220053, г. Минск, Старовиленский тракт, 93,
аттестат аккредитации № BY/ 112.02.1.0.0025 от 25.09.94 г.;
- "Испытательным центром" РПУП "завода "Измеритель",
211440, г. Новополоцк, ул. Молодежная, 166,
аттестат аккредитации № BY/112.02.2.0.0962 от 24.12.2004 г.
