Установки для поверки манометров и термометров электрических локомотивных H1.808
| Номер в ГРСИ РФ: | РБ 03 99 4565 11 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Категория: | Манометры |
| Производитель / заявитель: | ОАО "Гомельское специальное конструкторско-техническое бюро гидропневмоавтоматики" (ГСКТБ ГА), г. Гомель |
|
Описание типа РБ 03 99 4565 11 [2012-01-23]
rb-03-99-4565-11_2012-01-23.pdf
|
Скачать |
Установки для поверки манометров и термометров электрических Н1.808 (далее установки) предназначены для измерения и контроля метрологических характеристик электрических манометров и термометров (далее - электроманометров и электротермометров), эксплуатирующихся па локомотивах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 4565 11 |
| Наименование | Установки для поверки манометров и термометров электрических локомотивных H1.808 |
| Год регистрации | 2011 |
| Номер сертификата | 6871 |
| Дата регистрации | 2011-01-27 |
| Срок действия | 2016-01-27 |
| Получатель сертификата | ОАО "ГСКТБ ГА", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ГСКТБ ГА"
Адрес: ул. Советская, 145, г. Гомель, 246629
Контакты: 10(375 232)68 31 27 / 10(375 232)68 31 40 / email@gsktb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2191-2011 |
Поверители
Скачать
|
Описание типа РБ 03 99 4565 11 [2012-01-23]
rb-03-99-4565-11_2012-01-23.pdf
|
Скачать |
Описание типа
Назначение
Установки для поверки манометров и термометров электрических Н1.808 (далее установки) предназначены для измерения и контроля метрологических характеристик электрических манометров и термометров (далее - электроманометров и электротермометров), эксплуатирующихся па локомотивах.
Применяются для проведения поверки индикаторов давления и электрических манометров с пределом измерения 0,6; 1,5 МПа, класса точности 4, термометров универсальных электрических и термометров сопротивления электрических с пределом измерения от 10 °C до 95 °C, погрешностью измерения нс более ± 4 °C в поверочных лабораториях железной дороги.
Описание
Установка состоит из пресса, термостата и блока управления, которые расположены па столе сварной конструкции.
Пресс предназначен для создания давления на приемник давления поверяемого электроманометра. В состав пресса входят: гидравлический цилиндр с ручным винтовым механизмом перемещения поршня, стойка для установки эталонного манометра, стойка для установки приемника давления поверяемого электроманометра, стойка с резервуаром для масла, предназначенного для заполнения полости гидро цилиндра. Игольчатые краны, установленные на стойках и резервуаре, служат для перекрывания каналов в них, в зависимости от выполняемой операции поверки. Составные элементы пресса соединяются в систему гидравлического пресса трубопроводами и монтируются на общем корпусе, имеющем регулируемые опоры для установки пресса в горизонтальное положение. При вращении маховика винтового механизма по часовой стрелке давление в гидросистеме пресса увеличивается. Соединение приемника давления с блоком управления производится электрическим кабелем с разъемами.
Термостат предназначен для нагрева термодатчиков поверяемых электротсрмомстров и поддержания температуры на постоянном уровне в заданных точках. В состав термо^^^^а^ят: водяной резервуар с патрубками для подвода, отвода и перелива воды; корпус с т^гй&Йяцисй; крышка, на которой закреплены привод мешалки, трубчатые электронагреватели и (щ^^е(ота\ зователи сопротивления измерителей-регуляторов; защитный кожух, закрывающищ। раты, с герм о вводам и для присоединения соединительного электрического кабе\я5^^ВД^гшХс предусмотрены также отверстия, закрытые заглушками, для установки датчиков температуры поверяемых электротермометров. Соединение датчика температуры с блоком управления производится электрическим кабелем с разъемами.
Блок управления представляет собой электрический шкаф с пусковой и контрольно-измерительной электроаппаратурой. На передней панели установлены органы управления установкой.
Подключение установки к пени электропитания производится соединительным электрическим кабелем с вилкой.

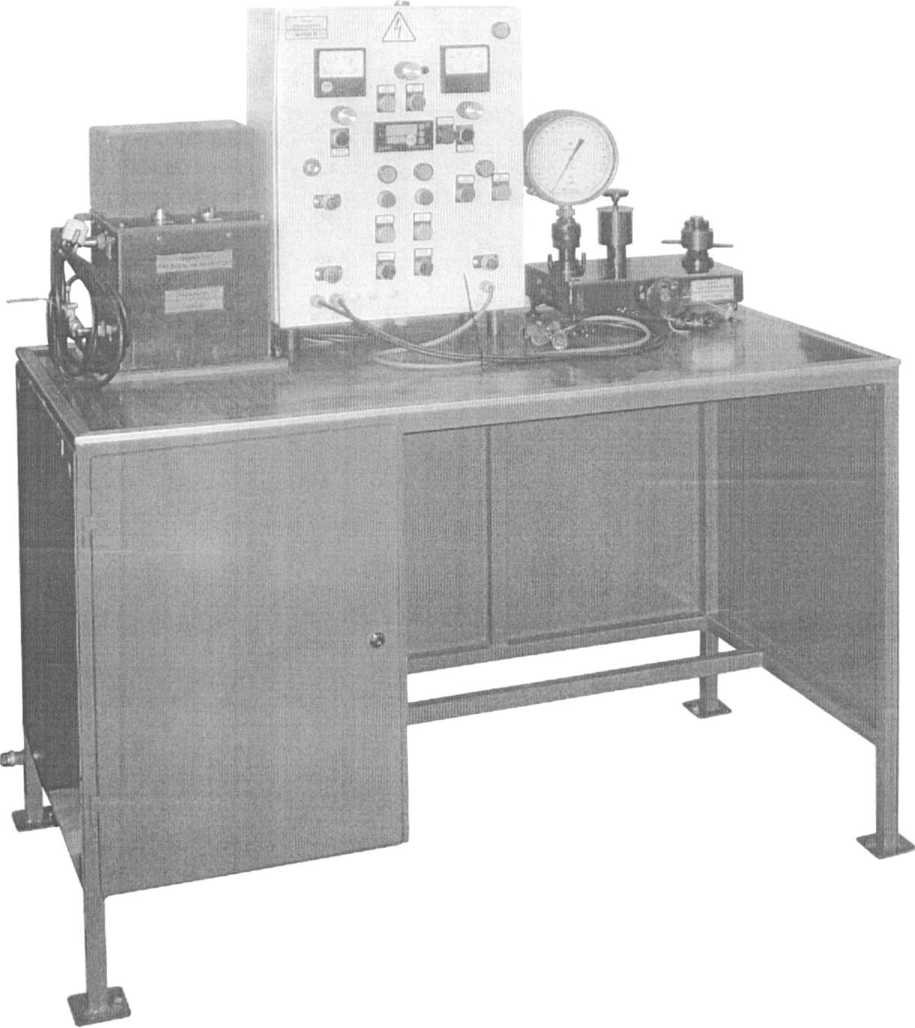

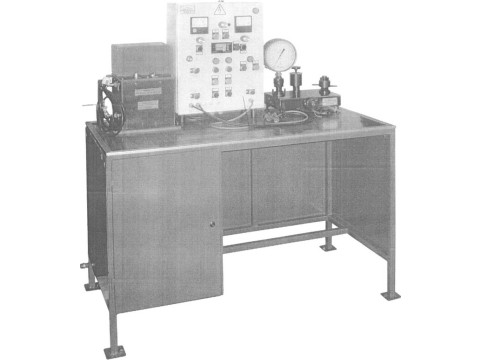

Внешний вид установки представлен на рисунке 1.
Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении А.
Рисунок 1 - Внешний вид установки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики установки
|
Наименование характеристики |
Значение |
|
1 Диапазон воспроизведения давления гидравлическим прессом, МПа |
от 0 до 1,6 |
|
2 Диапазон температуры нагрева воды термостата, °C |
от 15 до 95 |
|
3 Нестабильность поддержания температуры в рабочей среде, °C, не более |
±1,0 |
|
4 Градиент температуры воды в термостате по вертикали, °С/см, не более |
100,0 10'J |
|
5 Градиент температуры воды в термостате по горизонтали, °С/см, не более |
100,0-10’3 |
|
6 Время выхода на режим 95 ЦС, мин, не более |
25 |
|
7 Напряжение питания переменного тока с частотой (50±0,5) Гц, В |
230±23 |
|
8 Потребляемая мощность, кВт, не более |
1,5 |
|
9 Масса, кг, не более |
500 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационные документы методом типографской печати.
Комплектность
1 Установка для поверки манометров и термометров электрических в сборе - 1 шт.
2 Эксплутационные документы:
Руководство по эксплуатации - 1 шт.
Формуляр - 1 шт.
Ведомость эксплуатационных документов - 1 шт.
3 Упаковка - 1 шт.
4 * Методика поверки - 1 шт.
Примечание «*» - по требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 400051599.069-2011 "Установка для поверки манометров и термометров электрических Н 1.808." Технические условия".
МРБ МП.2191-2011 "Установка для поверки манометров и термометров электрических. Н1.808." Методика поверки".
Заключение
Установки для поверки манометров и термометров электрических Н 1.808 соответствуют требованиям ТУ BY 400051599.069-2011.
Межповерочный интервал - не более 12 месяцев (для установок, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелТИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
