Манометры деформационные показывающие с условной шкалой эталонные МПЭ
| Номер в ГРСИ РФ: | РБ 03 04 4628 11 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Завод теплотехнических приборов", г. Минск |
|
Описание типа РБ 03 04 4628 11 [2011-08-11]
rb-03-04-4628-11_2011-08-11.pdf
|
Скачать |
Манометры деформационные показывающие с условной шкалой эталонные Ml Г) (далее - манометры) предназначены для измерения избыточного давления жидкости и газа, калибровки и поверки манометров технических.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4628 11 |
| Наименование | Манометры деформационные показывающие с условной шкалой эталонные МПЭ |
| Год регистрации | 2011 |
| Номер сертификата | 7058 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2016-04-28 |
| Получатель сертификата | СООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "Завод теплотехнических приборов"
Адрес: 220049, г. Минск, ул. Кнорина, 50
Контакты: тел./факс (017)265-65-54 // E-mail: manounion@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8057-2015 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 4628 11 [2011-08-11]
rb-03-04-4628-11_2011-08-11.pdf
|
Скачать |
Описание типа
Назначение
Манометры деформационные показывающие с условной шкалой эталонные Ml Г) (далее - манометры) предназначены для измерения избыточного давления жидкости и газа, калибровки и поверки манометров технических.
Область применения - лаборатории поверки и калибровки (применяются в качестве эталонных манометров при осуществлении поверки методом сличения).
Описание
В основу работы манометра положен принцип преобразования избыточного давления через деформацию упругих элементов в механическое перемещение стрелки прибора. Избыточное давление, действующее на трубчатую пружину, посредством кинематической силы поворачивает стрелку на соответствующий давлению угол относительно циферблата.
Для установки стрелки манометра на ноль имеется механический корректор нуля.
Корпус манометра выполнен из стали в виде цилиндра диаметром 160 мм или 250 мм.

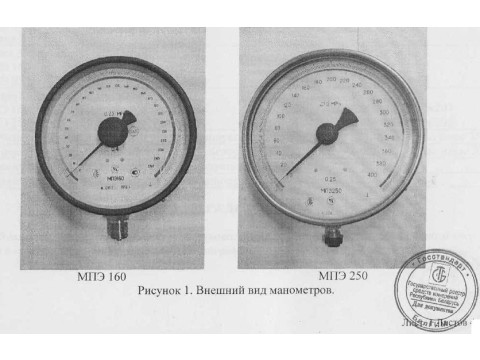

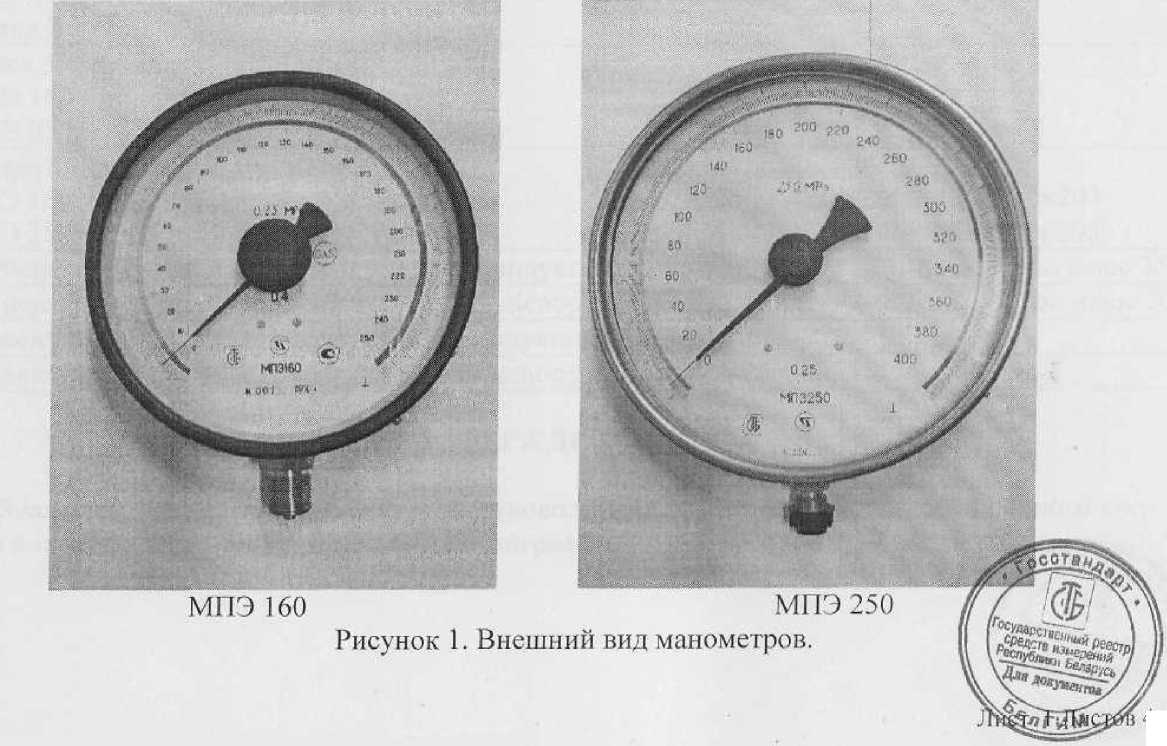

Внешний вид манометров представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки, место пломбирования и нанесения оттиска знака поверки приведено в приложении А настоящего описания типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1, 2.
Вариация показаний манометров не должна превышать абсолютного значения предела допускаемой основной погрешности, указанной в таблице 1.
Таблица 1
|
Наименование |
Верхний предел и единицы измерения избыточного давления, МПа (кПа) |
Класс точности по ГОСТ 2405-88 |
Пределы допускаемой основной погрешности |
Измеряе-мая среды |
Степень защиты оболочки ио ГОСТ 14254 | |
|
в % от верхнего предела измерений |
в условных единицах | |||||
|
МПЭ 160 |
0,1 (100); 0,16(160); 0,25 (250) |
0,4 |
±0,4 |
± 1,0 |
газ |
IP 40 IP 54 |
|
МИЭ 250 |
0,25 |
±0,25 |
±1,0 | |||
|
МПЭ 160 |
0,4 (400); 0,6 (600); 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
0,4 |
±0,4 |
± 1,0 |
газ или жидкость | |
|
МПЭ 250 |
0,25 |
±0,25 |
± 1,0 | |||
|
Примечания: - приборы с верхними пределами измерения свыше 0,25 МПа допускается применять для измерения давления жидкости с обязательным заполнением ею полости трубчатой пружины и подводящей системы согласно указаниям, приведенным в паспорте; - температурная поправка (А, условные единицы) рассчитывается по формулам 1 и 2: А = 4OO'X-P/PB’(tn-t) - для приборов класса точности 0,25; (1) А = 250-X-P/PB-(tll-t) - для приборов класса точности 0,4, (2) где: 400 и 250 - количество условных единиц на шкале прибора; tn - нормальная температура окружающей среды 20 °C с допускаемым отклонением ±2 °C; t - температура окружающей среды в рабочих условиях; Р - измеряемое давление, МПа; Рв - верхний предел измерений, МПа; X - температурный коэффициент модуля упругости, устанавливаемый в соответствии с МИ 2145, приведен в паспорте на прибор, 1/°С. | ||||||
Таблица 2
|
1 Масса, кг, не более: -МПЭ 160 - МПЭ 250 |
1,0 2,2 |
|
2 Габаритные размеры, мм, не более: -МПЭ 160 - МПЭ 250 |
50x160x203 57x250x295 |
|
3 Температура окружающего воздуха при эксплуатации, °C |
от плюс 10 до плюс 35 |
|
4 Температура окружающего воздуха при транспортировании, °C |
от минус 50 до плюс 50 |
|
5 Относительная влажность воздуха при эксплуатации, %, не более |
80 |
|
6 Относительная влажность воздуха при транспортировке, %, не более |
95 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации собом и на циферблат прибора методом шелкографии.
типографическим спо-
Комплектность
Комплектность манометров представлена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
МПЭ 160 |
ФИУШ.406121.008.029 |
1 шт. |
|
- паспорт |
ФИУШ.406121.008.029 ПС |
1 экз. |
|
- ключ корректора нуля |
ФИУШ.406121.008.031.051 |
1 шт. |
|
- упаковка |
ФИУШ.406121.008.024 |
1 шт. |
|
МПЭ 250 |
ФИУШ.406121.008.031 |
1 шт. |
|
- паспорт |
ФИУШ.406121.008.029 ПС |
1 экз. |
|
- ключ корректора нуля |
ФИУШ.406121.008.031.051 |
1 шт. |
|
- упаковка |
ФИУШ.406121.008.027 |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101193194.021-2010 - Манометры деформационные показывающие с условной шкалой эталонные МПЭ. Технические условия.
МИ 2145-91 - ГСИ. Манометры и вакуумметры деформационные образцовые с условными шкалами. Методика поверки.
МИ 2102-90 - ГСИ. Манометры и вакуумметры деформационные образцовые с условными шкалами. Методика градуировки.
Заключение
Манометры показывающие эталонные МПЭ соответствуют требованиям ТУ BY 101193194.021 -2010, МИ 2145-91, МИ 2102-90.
Межповерочный интервал - не более 12 месяца (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
