Комплексы технических средств системы контроля технологических параметров ВН2018

Назначение

Комплекс технических средств (КТС) системы контроля технологических параметров. ВН2018 является проектно - компонуемым изделием и предназначен для измерения и сбора информации о технологических параметрах объекта, обработки полученной информации, накопление и предоставление информации о текущем состоянии объекта оператору и системе верхнего уровня в виде мнемосхем, графиков, таблиц.

КТС может устанавливаться во взрывоопасных зонах помещений В-1 а и наружных установок согласно гл.7.3. ПУЭ и др. документов, регламентирующих применение электрооборудования во взрывоопасных зонах технологических объектов газовой, нефтеперерабатывающей промышленности.

КТС может применяться в составе агрегатной автоматики газомотокомпрессоров (ГМК) марок 1ОГК, МК8, ДР-12, МКС-12 различных модификаций как по уровню автоматизации, так и по технологической обвязке.

Описание

1.1 Устройство и работа

Структурная схема КТС приведена на рис.1.

1. М1 - монитор графический промышленный МГП ВН2013.

2. М2-М6 - удаленный измерительный модуль УИМ ВН2014.

3. М7 - специализированный контроллер (ЭСЗ ВН1074).

4. М8 - специализированный контроллер (РО ВН2002).

5. G1-G10 - соединительные жгуты.

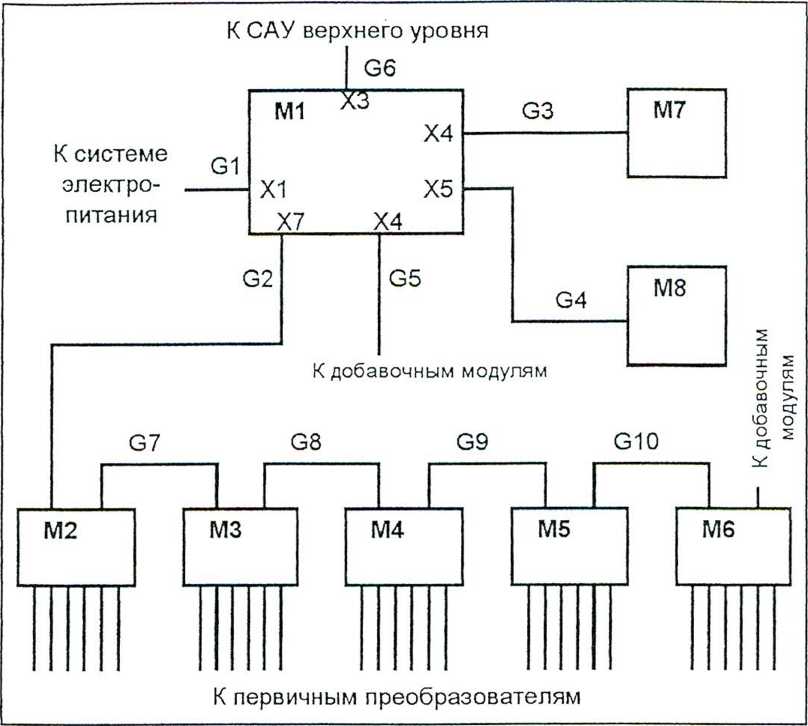

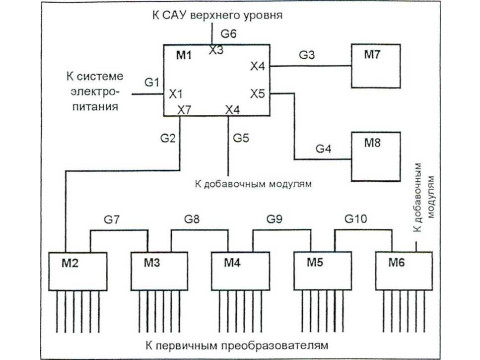

Рис. 1 Структурная схема

Монитор графический промышленный (МГП) ВН2013 является компьютером промышленного исполнения и выполняет одновременно функции программируемого логического контроллера и операторского интерфейса. К МГП по цифровым каналам связи RS485 подключены модули активного контроля сетевые УИМ ВН2014. К УИМ подключаются первичные преобразователи - термопары типа L, К и датчики температуры, давления, расхода, уровня с унифицированным выходным сигналом 4..20 мА. Кроме того, к МГП могут подключаться не входящие в комплект поставки специализированные контроллеры, снабженные цифровым интерфейсом RS485/RS422/RS232/l4PnC. Так, при использовании КТС в составе агрегатной автоматики ГМК, к МГП подключаются электронная система зажигания ГМК ВН1074 и электронный регулятор частоты вращения коленчатого вала ГМК ВН2002, производства Объединения БИНАР. Для связи с системой верхнего уровня (диспетчерской компрессорного цеха/станции) используется дуплексный канал цифровой связи RS422.

Основные технические характеристики.

2.1 Количество измерительных каналов - от 7 до 35.. Каждый канал предназначен для работы с первичными преобразователями - датчиками преобразования физической величины в унифицированный сигнал постоянного тока 4-20 мА по ГОСТ 26.011, или термопарами типа К (ТХА), L (ТХК) по ГОСТ Р50431.

2.2 Каждый канал снабжен источником питания для датчиков. Напряжение источник питания 24±2,4 В при токе нагрузки до 30 мА.

2.3 Предел приведенной основной погрешности измерения унифицированного сигнал, постоянного тока 4-20мА по ГОСТ 26.011, не более ±0,05%.

2.4 Диапазон измерения температуры 100..1300 °C при использовании термопар типа F (ТХА) и 100..600 °C при использовании термопар типа L (ТХК) соответственно. Предо; абсолютной основной погрешности измерения унифицированного сигнале термоэлектродвижущей силы (т.э.д.с.) по ГОСТ Р50431, не более ±1°С.

2.5 Величина взаимного влияния каналов не менее 60 Дб.

2.6 Предел дополнительной погрешности при отклонении напряжения питания о-номинального значения не более ±0,2 от величины основной погрешность соответствующего канала.

2.7 Предел дополнительной погрешности в рабочем диапазоне температур не более ±0,2 от величины основной погрешности соответствующего канала.

2.8 Предел дополнительной погрешности при воздействии магнитного поля не более ±0,2 от величины основной погрешности соответствующего канала.

2.9 Количество полудуплексных сегментов связи интерфейса RS485/RS232 сс скоростью обмена 9600 Бод - 5.

2.10 Количество дуплексных сегментов связи интерфейса RS422/RS232 со скоростьк обмена до115 кБод - 1.

2.11 Связь между составными частями КТС осуществляется по симметричной экранированной витой паре с волновым сопротивлением 100 -120 Ом и погонной емкостьк до 40 пФ/м. Длина соединительных жгутов - не более 200 метров.

2.12 Электропитание КТС осуществляется от промышленной сети 220+22В - ЗЗЕ переменного тока частотой 50±1 Гц с обязательным применением систем бесперебойной питания. Потребляемый ток не превышает 0,7А.

2.13 Режим работы - непрерывный.

2.14 КТС предназначен для эксплуатации в условиях, нормированных для исполнение УХЛ, категории размещения 3 по ГОСТ 15150.

2.15 КТС работоспособен при воздействии:

• температуры окружающей среды от плюс 5 до плюс 50 °C;

• относительной влажности при температуре 35 °C до 80 % без конденсации влаги;

• переменного магнитного поля с частотой 50±1 Гц и напряженностью до 60 А/м;

• внешней синусоидальной вибрации (группа V2 по ГОСТ 12997) с амплитудой смещения - 0,16 мм в диапазоне 10 - 60 Гц и амплитудой ускорения 19,6м/с2 в диапазоне 60 -150 Гц.

2.16 КТС работоспособен после воздействия:

- температур в диапазоне от минус 50°С до плюс 50°С;

- относительной влажности 95±3% при температуре плюс 35°С.

- транспортной тряски в течении двух часов с ускорением 30 м/с2 при частоте ударов от 80 до 120 в минуту или 15000 ударов в течение двух часов.

2.17 Степень механической прочности оболочек КТС - высокая по ГОСТ22782.0.

2.18 Средняя наработка на отказ не менее 20000 часов.

2.19 Установленная безотказная наработка не менее 4000 часов.

2.20 Установленный срок службы не менее трех лет.

2.21 Полный срок службы не менее 10 лет.

2.22 Продление установленного срока службы до полного осуществляется пос. окончания установленного срока службы и проведения ремонтно-восстановительнь работ.

2.23 Гарантийный срок службы при соблюдении требований настоящего документа месяцев с момента ввода в эксплуатацию.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист ВН2018РЭ, ВН2018 ФО.

Комплектность

КТС поставляется в соответствии с таблицей:

Поверка

Методика поверки КТС приведена в ВН2018РЭ и согласована ГЦИ СИ СН РФЯ!_ ВНИИЭФ в январе 2000 года.

Межповерочный интервал - один год.

Основные средства поверки: калибратор постоянного напряжения и тока В1-13 мегаомметр Ф4102/1, пробойная установка УПУ-10.

Нормативные документы

Основными нормативными документами на КТС являются ГОСТ 12997, ГОСТ 26.011. ГОСТ Р50431.

Заключение
