Дентометры ДМ-1

Назначение

Дентометры ДМ-1 (далее - дентометры) предназначены для определения электровозбудимости пульпы зуба и проведения диагностики в стоматологии.

Дентометры предназначены для применения в терапевтической стоматологии, анестезиологии, ортопедии, челюстно-лицевой хирургии, для выполнения научных исследований в лечебнопрофилактических учреждениях, для обеспечения учебного процесса в медицинских учебных аведениях.

Описание

Дентометры представляют собой генератор импульсов тока отрицательной полярности с частотой следования 5 Гц и изменяемой амплитудой от 1 до 200 мА.

Управление режимами работы дентометров осуществляется с помощью кнопки управления, расположенной на верхней крышке.

Питание дентометров осуществляется от батареи питания постоянного тока, которая вставляется в батарейный отсек в нижней панели.

Дентометры собраны в пластмассовом корпусе. На верхней панели расположен трехразрядный жидкокристаллический индикатор.

Дентометры имеют активный и пассивный электроды, к которым подсоединяются сменные

контакты из комплекта поставки в соответствии с маркировкой на верхней панели.

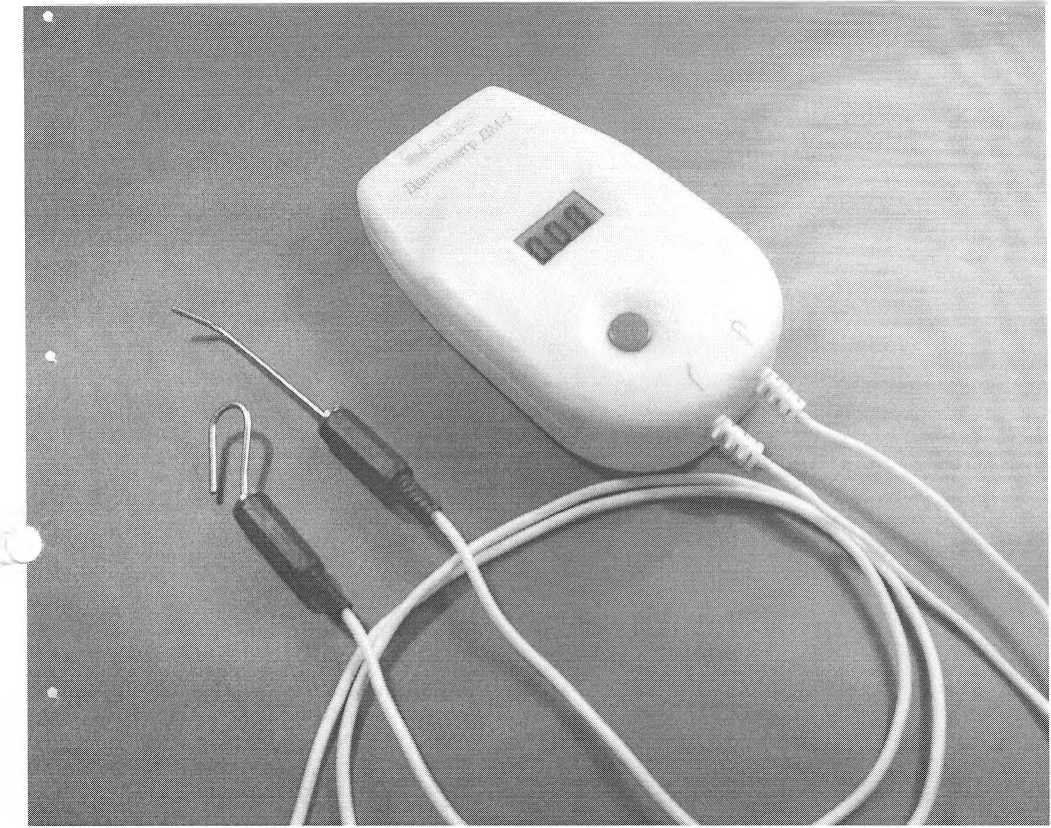

Общий вид дентометра приведен на рисунке 1.

Место нанесения оттиска Государственного поверительного клейма указано в^^фцло^сен

Рисунок 1 - Общий вид дентометра ДМ-1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дентометры обеспечивают выдачу импульсов тока отрицательной полярности с линейно нарастающей амплитудой со следующими характеристиками:

- длительность импульсов, мс, не более

10 ±2;

200+ 10;

от 1 до 200

- период следования импульсов, мс, не более

- диапазон изменения амплитуды импульсов, мкА

- пределы допускаемой основной погрешности амплитуды импульса тока, %:

в интервале от 1 до 100 мкА

±[2 + 0,5(100/1-1)],

где I - установленное значение тока

±2

свыше 100 до 200 мкА

Питание дентометров осуществляется от элемента питания постоянного тока или аккумуляторной батареи типов РРЗ, 6F22 напряжением (9 ± 1) В.

Мощность, потребляемая дентометрами от элемента питания постоянного тока при номинальном напряжении 9 В, не более 0,25 Вт.

Масса дентометров не более 0,5 кг.

Габаритные размеры дентометров не более 130x30x78 мм.

Рабочие условия эксплуатации дентометров:

- температура окружающего воздуха от 10 °C до 40 °C;

- относительная влажность воздуха до 95 % при температуре окружающего воздуха 25 0 С.

Средний срок службы не менее 5 лет.

Средняя наработка на отказ не менее 1000 ч.

Среднее время восстановления не более 2 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации ипографским способом.

Комплектность

Комплект поставки дентометров соответствует таблице 1.

Таблица 1

*При поставке 8 штук дентометров.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100363840.023-2005 “Дентометр ДМ-1. Технические условия”.

ГОСТ 20790-93 “Приборы, аппараты и оборудование медицинские. Общие технические условия”.

МРБ МП. 1522-2005 “ Дентометр ДМ-1. Методика поверки”.

Заключение

Дентометры ДМ-1 соответствуют требованиям ТУ BY 100363840.023-2005, ГОСТ 20790-93, ГОСТ 15150-69. Межповерочный интервал - 12 мес.

Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.

Реквизиты: р/с 3012002840020 в ОАО «БелпромСтройбанк» филиал по г. Минску, ул. Дрозда, 10, код банка 334, УНН 100055197, ОКПО 02568454.

Аттестат аккредитации № BY 112.02.1.0.0025.
