Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcometer SD 400 (SD 400Р)
| Номер в ГРСИ РФ: | РБ 03 25 2404 04 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | "Lion Laboratories Limited", Великобритания |
|
Описание типа РБ 03 25 2404 04 [2004-01-01]
rb-03-25-2404-04_2004-01-01.pdf
|
Скачать |
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter SD 400 (SD 400P) (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в выдыхаемом воздухе и индикации уровня алкоголя в крови на основе анализа выдыхаемого воздуха. Могут применяться при установлении факта употребления алкоголя в специализированных медицинских учреждениях, в милиции, больницах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 2404 04 |
| Наименование | Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcometer SD 400 (SD 400Р) |
| Год регистрации | 2004 |
| Номер сертификата | 3175 |
| Дата регистрации | 2005-01-05 |
| Срок действия | 2009-12-28 |
| Получатель сертификата | фирма "Lion Laboratories Ltd", Великобритания (GB) |
Производитель / Заявитель
фирма "Lion Laboratories Ltd"
Адрес: Ty Uerion industrial Estate, South Glamorgan, CF 63 2BE, Wales, United Kingdom
Контакты: +44 1446 72 09 37
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1460-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 25 2404 04 [2004-01-01]
rb-03-25-2404-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter SD 400 (SD 400P) (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в выдыхаемом воздухе и индикации уровня алкоголя в крови на основе анализа выдыхаемого воздуха. Могут применяться при установлении факта употребления алкоголя в специализированных медицинских учреждениях, в милиции, больницах.
Описание
Анализаторы являются профессиональными многофункциональными приборами. Принцип действия основан на преобразовании электрохимической ячейкой (датчиком), избирательным к парам этанола, концентрации в выдыхаемом воздухе в напряжение электрического тока, с последующей обработкой контроллером и выдачей результатов измерений анализируемой пробы на ЖКИ. Встроенная память хранит данные о дате, времени, о результатах тестов. Для обмена данными между анализатором и IBM-совместимым компьютером, имеется коммуникационный порт.
Имеется возможность активного и пассивного отбора пробы - обследуемый дует в мундштук или порцию воздуха всасывает компрессор.

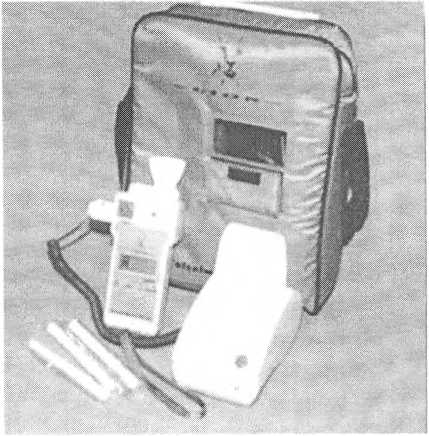

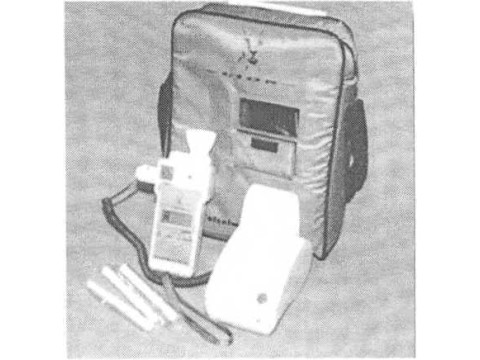

Внешний вид анализаторов указан на рис. 1. Место нанесения оттиска клейма государственного поверителя указано в приложении А к описанию типа.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диапазоны измерений и пределы допускаемой основной погрешности анализаторов указаны в таблице 1.
Таблица 1 _________________________________
|
Модификация анализатора |
Диапазон показаний, %0 |
Диапазон измерений, мг/м3 |
Пределы допускаемой погрешности | |
|
абсолютной |
относительной | |||
|
SD-400, SD-400P |
0-1,0 |
0-475 |
± 47,5 мг/м3 | |
|
1,0-4,0 |
475-950 |
± 10% | ||
Примечание - Диапазон показаний анализаторов нормирован в единицах содержания этанола в крови- %о (промилле). Перерасчет показаний анализаторов П, %о, в значения измеренной массовой концентрации этанола в выдыхаемом воздухе С, мг/м3, производится по формуле:
С = П х 475,
где 475 - коэффициент, полученный исходя из соотношения содержания этанола в крови и альвеолярном воздухе 1: 2100
2. Время прогрева анализаторов и время очистки датчика после анализа пробы с массовой концентрацией этанола 250 мг/ м3 указаны в таблице 2
Таблица 2
|
Модификация анализатора |
Время прогрева при 20 и С, с, не более |
Время очистки датчика, с, не более |
|
SD-400, SD-400P |
20 |
60 |
3. Время установления показаний анализаторов не более 30 с.
4.Типы элементов питания анализаторов и число измерений на анализаторах без замены батарей питания указаны в таблице 3
Таблица 3 ____________________
|
Модификация анализатора |
Элемент питания |
Число измерений |
|
SD-400, SD-400P |
- щелочные батареи питания типа АА (5x1,5В); - Ni-Cd аккумуляторы |
3000 600 |
5.Условия эксплуатации анализаторов указаны в таблице 4
Таблица 4
|
Модификация анализатора |
Диапазон температуры окружающей среды |
Относительная влажность окружающей среды |
|
SD-400, SD-400P |
от минус 5 до плюс 40 иС |
до 95 % при 20 иС |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на руководство по эксплуатации.
Комплектность
В комплект поставки анализаторов Lion Flcolmeter SD 400Р входят: - анализатор;
- мундштуки 15 шт;
- мундштук-чашечка;
- сумка;
- миниатюрный принтер;
- зарядное устройство;
- комплект соединительных кабелей;
- батарейки типа "ААА";
- руководство по эксплуатации;
- методика поверки МРБ МП. 1460-2005
В комплект поставки анализаторов Lion Flcolmeter SD 400 входят:
- анализатор;
- защитный чехол;
- мундштуки 5 шт;
- мундштук-чашечка;
- батарейки типа "ААА";
- руководство по эксплуатации;
- методика поверки МРБ МП 1460-2005
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Lion Laboratories, Ltd», Великобритания.
МОЗМ R 126 издание 1998 (Англ.)" Международная рекомендация. Этилометры." ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические требования".
МРБ МП 1460-2005" Методика поверки. Анализаторы паров этанола в выдыхаемом воздухе Lion Alcolmeter 500, Lion Alcolmeter SD 400 (SD400 Р)"
Заключение
Анализаторы паров алкоголя в выдыхаемом воздухе Lion Alcolmeter SD 400 (SD 400P) соответствуют требованиям технической документации фирмы «Lion Laboratories, Ltd», ГОСТ 20790-93.
Межповерочный интервал - 1 год.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93 тел.234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
