Дизельтестеры ТВ-1Д

Назначение

Дизельтестеры ТВ-1Д (далее по тексту - приборы) предназначены для измерения и контроля параметров дизельных двигателей, их систем, а также электрооборудования автотранспортных средств.

Область применения - предприятия и организации, осуществляющие эксплуатацию, обслуживание и ремонт автотранспортных средств, сельскохозяйственных и дорожных машин с дизельными двигателями.

Описание

Принцип действия приборов основан на вычислении временного интервала между моментом впрыска топлива и верхней мертвой точкой (ВМТ) первого цилиндра двигателя. Момент впрыска топлива определяется высокочастотной составляющей в сигнале, снимаемом с клеммного датчика, появление которой обусловлено началом подъема иглы форсунки.

Приборы рассчитаны на работу с клеммным датчиком BOSH 1687224614 (6мм), либо другими, имеющими аналогичные технические характеристики.

Дизельтестеры ТВ-1Д позволяют диагностировать 2, 3, 4, 5, 6, 8 -цилиндровые дизельные двигатели.

Применение дизельтестеров позволяет проводить:

- измерение и отображение на ЖК-индикаторе напряжения постоянного тока на клеммах аккумуляторной батареи;

- считывание электрического сигнала с датчика клеммного, преобразование его в цифровой код;

- формирование вспышек стробоскопа с регулируемым временным сдвигом;

- определение и отображение на ЖК-индикаторе частоты вращения коленчатого вала двигателя;

- определение и отображение на ЖК-индикаторе угла топлива;

опереженщмшрыска ::            v-,

117        \ »

передачу / измеренных |( Госудгрс!ВС1гай rreoal Il выводом на печать

- хранение в памяти прибора результатов измерения и параметров в ПЭВМ, с последующим сохранением и полученных результатов.

Схема пломбировки дизельтестеров от несанкционированного доступа приведена в приложении А.

Внешний вид приборов приведен на рисунке 1.

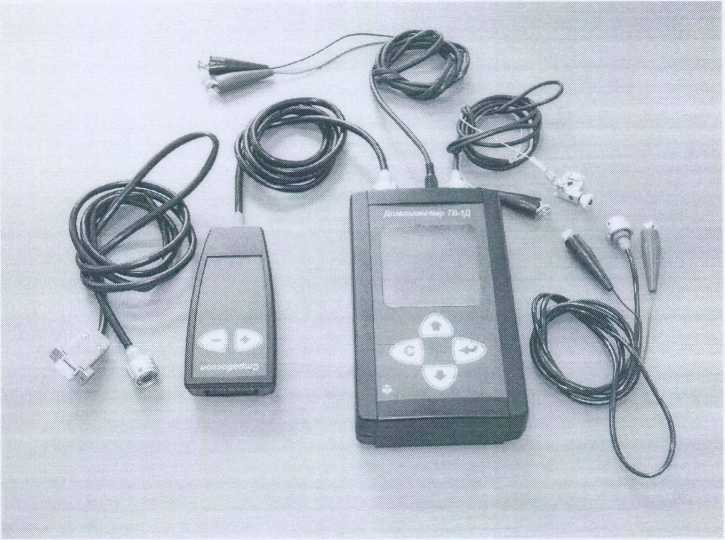

Рисунок 1- Внешний вид дизельтестеров ТВ-1Д

Основные технические и метрологические характеристики

Диапазон измерений частоты вращения коленчатого вала, об/мин

от 200 до 6000

Пределы допускаемой основной абсолютной погрешности прибора при измерении частоты вращения коленчатого вала, об/мин

Диапазон измерений напряжения постоянного тока на клеммах аккумуляторной батареи, В                                      от 0 до 40

Пределы допускаемой основной абсолютной погрешности прибора при измерении напряжения постоянного тока на клеммах аккумуляторной батареи, В

Диапазон измерений угла опережения впрыска топлива, отсчитанный по углу поворота коленчатого вала, градус             от 1 до 60

Пределы допускаемой основной абсолютной погрешности прибора при измерении угла опережения впрыска топлива, градус

Номинальное напряжение питания, В                            12 или 24

Потребляемая мощность, Вт, не более

Продолжительность непрерывной работы прибора, ч, не менее

Средняя наработка на отказ прибора, ч, не менее

Средний срок службы прибора, лет, не менее

Диапазон рабочих температур окружающего воздуха, °C

Масса прибора (без ПЭВМ), кг, не более

Масса прибора с транспортной упаковкой, кг, не более

16

2000

5 от 5 до 40

Знак Государственного реестра

Место и способ нанесения знака:

- в левой части передней панели приборов рядом с товарным знаком методом шелкографии;

-в паспортах приборов: на титульных листах выше наименования приборов в центре листа методом печати.

Комплектность

Комплект поставки приборов в соответствии с таблицей 1.

Таблица 1

Технические документы

ЦИКС.468223.001ТУ-2005. Дизельтестер ТВ-1Д. Технические условия.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие условия.

ЦИКС.468223.001 МП (МРБ МП. 1497-2005) Дизельтестер ТВ-поверки.                                                           /

г и

Заключение

Дизельтестеры ТВ-1Д соответствуют требованиям технических условий ЦИКС.468223.001ТУ-2005, ГОСТ 22261-94.

Межповерочный интервал - 12 мес.

Научно-исследовательский центр БелГИМ:

г.Минск, Старовиленский тракт, 93, тел. 2349813

аттестат аккредитации №BY 112.02.1.0.0025
