Насосы инфузионные НК

Назначение

Насосы инфузионные НК (далее - насосы), предназначены для дозирования и введения заданного объема лекарственных растворов при использовании системы-магистрали однократного применения с силиконовой вставкой с внутренним диаметром 2,2 мм.

Насосы предназначены для применения в отделениях интенсивной терапии, реанимации, операционных комнатах, родильных домах при внутривенном введении лекарственных растворов пациенту.

Описание

Заданная скорость перекачки лекарственных растворов обеспечивается перистальтическим приводом, приводимым в действие шаговым электродвигателем. Вращательное движение электродвигателя через кулачковый вал преобразуется в возвратно-поступательное движение пластин-толкателей, пережимающих силиконовый сегмент системы-магистрали. Силиконовый сегмент прижимается к пластинам-толкателям подпружиненной крышкой, что обеспечивает создание необходимого давления в системе.

Режимы работы насосов задаются с мембранного пульта управления. В процессе работы насосов происходит постоянный контроль за введением лекарственных растворов при помощи датчика капель, закрепляемого на капельнице системы-магистрали и соединенного с корпусом насоса витым гибким кабелем.

При возникновении аварийных режимов (закончилась жидкость, превышено давление, скорость не соответствует заданной, авария питания и др.) система управления насосов обеспечивает блокировку введения лекарственных растворов пациенту с подачей звуковой и световой сигнализации, при этом на пульте высвечивается соответствующий код ошибки.

Внешний вид насосов инфузионных НК приведен на рисунке 1.

Государственное поверительное клеймо-наклейка наносится на корпус насоса. Схема с указанием места нанесения государственного поверительного клейма-наклейки приведена в Приложении А к описанию типа.

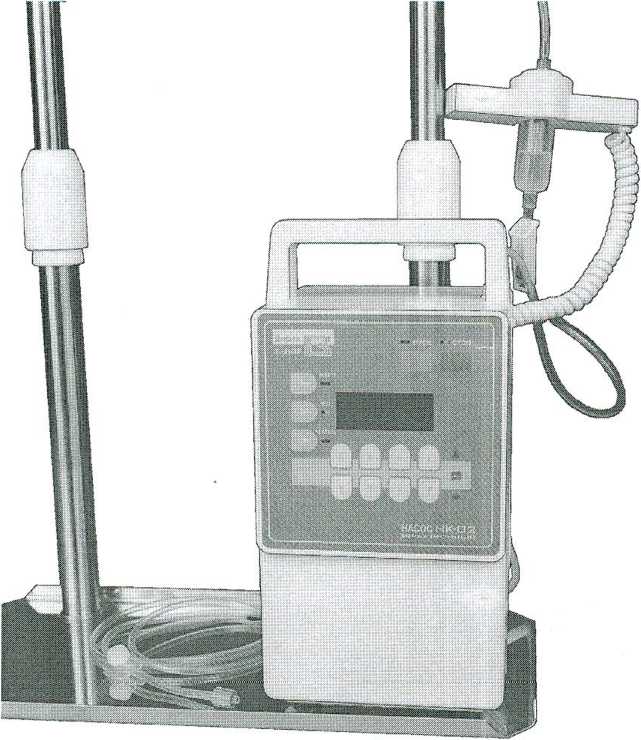

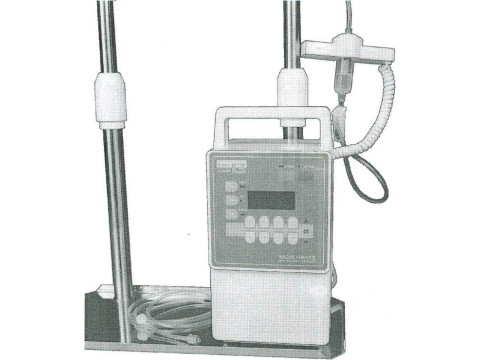

Рисунок 1. Внешний вид насосов инфузионных НК

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

Насосы позволяют ограничивать объем введения лекарственных растворов пациенту от 1 до 9999 мл с дискретностью 1 мл.

Насосы обеспечивают введение лекарственных растворов пациенту со скоростью от 1 до 999 мл/ч с дискретностью 1 мл/ч.

В насосах предусмотрена возможность корректировки скорости введения в пределах ±15 % с панели управления. (Точность введения может незначительно изменяться в зависимости от партии магистралей, что связанно с отклонениями диаметра силиконовой вставки).

Насосы позволяют ограничивать время введения от 1 мин до 99 ч 59 мин с дискретностью 1 мин.

Насосы обеспечивают установку и отображение скорости, объема и времени введения.

Насосы обеспечивают ускоренное (болюсное) введение лекарственных растворов пациенту со скоростью 1200 мл/ч с индикацией введенного объема болюса с дискретностью 1 мл.

Отклонение скорости введения лекарственных средств от заданных значений во всем диапазоне не превышает (±5) % (с учетом коррекции скорости).

Насосы обеспечивают включение световой и звуковой сигнализации с блокировкой введения лекарственных растворов в случаях:

1) избыточного противодавления в системе более (100±40) кПа

(750±300) мм рт. ст.);

2) открытой крышки насоса;

3) окончании введения (сосуд для жидкости пуст);

4) при отключении датчика капель;

Насосы обеспечивают подачу светового и звукового сигналов при разрядке аккумуляторной батареи ниже 10.5 В.

Электрическое питание насосов осуществляется от сети переменного тока с частотой (50±5) Гц и номинальным напряжением 230 В с отклонением ±23 В от номинального значения, либо от встроенного источника постоянного тока напряжением (12±2) В (по отдельному заказу - возможность подключения к внешней сети 12 В).

Время установления рабочего режима насосов после их включения не превышает 5 с.

Время непрерывной работы насосов - 24 ч (допускается непрерывная работа до 5

суток).

Время непрерывной работы с одной магистралью - 24 ч (при работе более 24 ч возможно уменьшение скорости введения до 10 %).

Время работы насосов от встроенной аккумуляторной батареи не менее 180 мин.

Мощность, потребляемая насосами, не более 15 Вт.

Масса насосов не более 2,1 кг.

Средняя наработка на отказ - не менее 3000 ч.

Средний срок службы - не менее 5 лет.

Среднее время восстановления - не более 1 ч.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на заднюю поверхность корпуса насосов и на паспорт насосов.

КОПЛЕКТНОСТЬ

В комплект поставки насосов входят:

Насос инфузионный НК - 1 шт.; Датчик капель - 1 шт. (съемная часть насосов, снимаемая по условиям транспортирования); Кронштейн - 1 шт.; Винт B.M4-6g х 6.32.046 - 4 шт.; Вставка плавкая 0.5А - 2 шт.; Упаковка - 1 шт.; Руководство по эксплуатации - 1 шт.

Примечание:

1 По отдельному заказу поставляется комплект одноразовых систем-магистралей.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

■ ТУ РБ 28628757.006-97 "Насосы инфузионные НК Технические условия";

■ ГОСТ 20790-93 "Приборы, аппараты и оборудование медицинские. Общие технические условия.";

■ МП.224-97 "Система обеспечения единства измерений Республики , Беларусь. Насосы инфузионные НК. Методика поверки."

Заключение

Насосы инфузионные НК соответствуют требованиям ТУ РБ 28628757.006-97 и ГОСТ 20790-93.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский

Испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025
