Система автоматизированная контроля и учета электроэнергии «BRENERGO» на объекте СУП «АгроОзяты» № 05210002
| Номер в ГРСИ РФ: | РБ 03 23 9141 22 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО «Бюро энергорешений», г. Брест |
|
Описание типа РБ 03 23 9141 22 [2022-09-14]
rb-03-23-9141-22_2022-09-14.pdf
|
Скачать |
Система автоматизированная контроля и учета электроэнергии «BRENERGO» на объекте СУП «АгроОзяты» № 05210002 (далее - АСКУЭ) на базе счетчика электрической энергии «Еран-Электро СС-301» и УСПД «ARIS-2803» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 9141 22 |
| Наименование | Система автоматизированная контроля и учета электроэнергии «BRENERGO» на объекте СУП «АгроОзяты» № 05210002 |
| Год регистрации | 2022 |
| Номер сертификата | 15548 |
| Дата регистрации | 2022-09-14 |
| Срок действия | - |
| Получатель сертификата | СУП «АгроОзяты», аг. Озяты, Жабинковский р-н, Брестская обл., Республика Беларусь |
Производитель / Заявитель
ООО «Бюро энергорешений»
Адрес: 224012, г.Брест, ул. Дмитрия Донского, 12А
Контакты: тел.: 8-0162 53-47-61, 8-029 343-90-46, info@brenergo.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по МП.БР 158-2022 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии «BRENERGO». Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 23 9141 22 [2022-09-14]
rb-03-23-9141-22_2022-09-14.pdf
|
Скачать |
Описание типа
Назначение
Система автоматизированная контроля и учета электроэнергии «BRENERGO» на объекте СУП «АгроОзяты» № 05210002 (далее - АСКУЭ) на базе счетчика электрической энергии «Еран-Электро СС-301» и УСПД «ARIS-2803» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации.
Описание
АСКУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения, которая обеспечивает измерение параметров, характеризующих электропотребление за заданные временные интервалы.
Измерительные каналы (далее - ИК) АСКУЭ включают в себя следующие уровни:
первый (нижний) уровень - измерительные трансформаторы тока (далее -ТТ), счетчик электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных;
второй (средний) уровень - устройство сбора и передачи данных (далее -УСПД), которое осуществляют круглосуточный сбор измерительных данных с территориально распределенных счетчиков, накопление, обработку и передачу данных на верхний уровень, сохраняет полученные данные и архивы в энергонезависимую память. В качестве УСПД коммерческого учета используется контроллер многофункциональный ARIS-2803;
третий (верхний) уровень - измерительно-вычислительный комплекс, включающий в себя сервер точного времени, сервер центра сбора и обработки данных (далее - ЦСОД) энергоснабжающей организации и автоматизированное рабочее место (далее - АРМ) для визуализации цифровой информации. Связь между УСПД и энергоснабжающей организацией происходит посредством 3G/GPRS/EDGE роутера.
В АСКУЭ реализована система обеспечения единого времени. УСПД проводит синхронизацию времени с сервером точного времени БелГИМ, а также в автоматическом режиме проводит синхронизацию времени прибора учета.
лист 1 из 8
АСКУЭ состоит из УСПД «ARIS-2803» и одного измерительного канала.
Состав ИК АСКУЭ приведен в таблице 1.
Таблица 1
|
11аименование ИК |
Счетчик электрической энергии |
Трансформатор тока | |||
|
Тип |
Кл.т |
Тип |
Кл.т |
Ктт | |
|
Ввод 0,4 кВ КПТБК-31 |
СС-301 |
0.5 S |
ТШП-0,66 |
0.5 S |
800/5 |
Допускается замена средств измерений, входящих в измерительные каналы АСКУЭ на аналогичные утвержденных типов с метрологическими и техническими характеристиками, не отличающимися от приведенных в таблице.
Обязательные метрологические требования
Метрологические характеристики системы приведены в таблице 2. Таблица 2
|
11аимснованис характеристики |
Значение |
|
Суточный ход часов УСПД, с/сут, не более |
±3 |
|
Допускаемая абсолютная погрешность синхронизации часов счетчиков с часами УСПД, с, не более |
± 3 |
|
Предел допускаемой погрешности информационного обмена, не более |
± 1 единицы младшего разряда |
|
11ределы основной относительной погрешности ИК при измерении активной электрической энергии, % -при 1|00о/о, cos (р=0,8 -при I|oo%. cos (р=0,5 |
± 1,8 ±2,5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Технические характеристики АСКУЭ приведены в таблице 3. Таблица 3
|
I{аименование характеристики |
Значение |
|
1 |
2 |
|
Количество входных каналов учета УСПД |
10 |
|
Функция синхронизации времени |
сервер БелГИМ |
|
Защита от несанкционированного доступа |
программно-аппаратная |
|
Напряжение питания от сети переменного тока с частотой (50 ± 1)Гц, В |
от 207 до 253 |
|
Потребляемая мощность. В А, не более |
200 |
|
Версия ПО для УСПД, не ниже |
1.4.1 |
|
Средняя наработка на отказ, ч не менее |
115000 |
|
Средний срок службы, лет |
20 |
11родолжение таблицы 3
|
1 |
2 |
|
Рабочие условия эксплуатации: |
от минус 40 до плюс 40 |
|
диапазон температуры окружающего воздуха для трансформаторов тока и напряжения. °C | |
|
диапазон температуры окружающего воздуха для счетчиков электрической энергии. "С |
от минус 40 до плюс 70 |
|
диапазон температуры окружающего воздуха для УС ИД, °C |
от 5 до 50 |
|
относительная влажность окружающего воздуха при температуре 25 °C. %, не более |
95 |
Комплектность

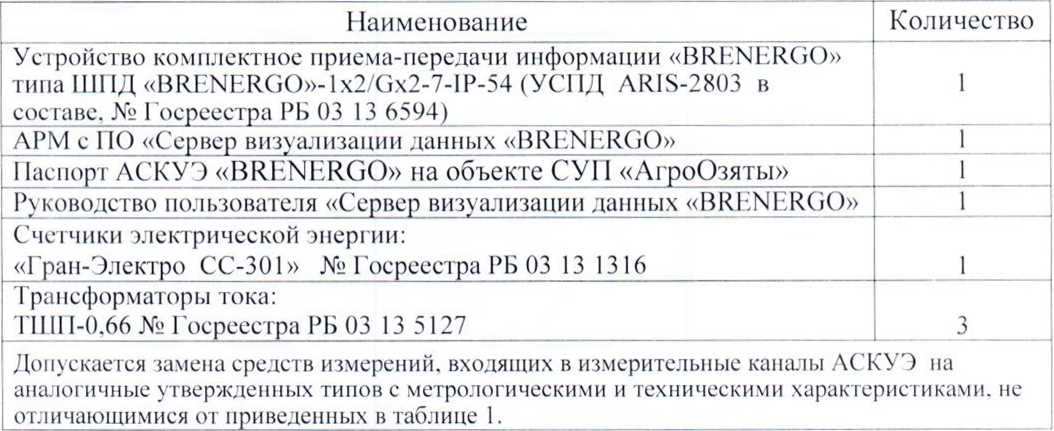

Комплектность системы указана в таблице 5.
Таблица 5
Место нанесения знака утверждения тина средств измерений
Знак утверждения типа наносится на титульный лист паспорта
Поверка осуществляется по МН.БР 158-2022 «Системы автоматизированные коммерческого учета электрической энергии «BRENERGO». Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие
требования к типу средств измерений:
ТУ № 109 от 17.02.2021 Технические условия на организацию учета электроэнергии с использованием АСКУЭ для объекта: «Электроснабжение площадки для чистки и сушки зерна в д. Старое Село СУП «АгроОзяты», по адресу: Брестская обл., Жабинковский район, д. Старое Село, ул. Школьная, площадка КЗС», СУН «АгроОзяты», разрешенная к использованию мощность 480 кВт», выданные филиалом «Брестские электрические сети» РУ11 «Брестэнерго».
|
СТБ 2096-2010 |
«Автоматизированные системы контроля и учета электрической энергии. Общие технические требования». |
|
ТКП 355-2011 |
«Порядок метрологического обеспечения автоматизированных систем контроля и учета электрической |
|
энергии» | |
|
методику поверки: | |
|
МП.БР 158-2022 |
«Системы автоматизированные информационно |
|
измерительные коммерческого учета электрической энергии «BRENERGO». Методика поверки». |
Перечень средств поверки
- ноутбук с устройством сопряжения оптическим УСО-2;
- секундомер Интеграл С-01;
- прибор измерительный ПИ-002/1;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Идентификация программного обеспечения
Программное обеспечение (далее - ПО) для управления УСПД предназначено для автоматизации сбора данных со счетчиков по цифровым интерфейсам, их обработку, хранение и передачу данных по протоколу CRQ в энергоснабжающую организацию.
Идентификационные данные ПО приведены в таблице 5.
Таблица 5 _________________________________
|
Идентификационные данные |
Значение |
|
Наименование ПО |
libecom.so |
|
Версия |
1.4.1 |
На рабочее место устанавливается ПО «Сервер визуализации данных «BRENERGO» разработчик ООО «Бюро энергорешений», которое предназначено для отображения данных, собранных и обработанных УСПД. ПО позволяет выводить на экран, экспортировать, выводить на печать данные об энергопотреблении в виде таблиц и графиков.
Для защиты АСКУЭ от несанкционированных изменений (корректировок) предусмотрена аппаратная блокировка, пломбирование УСПД и средств учета, а также многоуровневый доступ к текущим данным и параметрам настройки системы (индивидуальный пароль, программные средства защиты баз данных). В памяти АСКУЭ регистрируются все события, связанные с изменением параметров настройки и коррекцией времени.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и технической документации производи геля
Система автоматизированная контроля и учета электроэнергии «BRENERGO» на объекте СУП «АгроОзяты» № 05210002 соответствует техническим условиям № 109 от 17.02.2021, СТБ 2096-2010, TKII 355-2011.
Поверку проводить в соответствии с МП.БР 158-2022 «Системы автоматизированные коммерческого учета электрической энергии «BRENERGO». Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде клейма-наклейки.
