Счетчики количества теплоты СВТУ-10М
| Номер в ГРСИ РФ: | РБ 03 10 9146 22 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "КИПпромэнерго", г. Минск |
|
Описание типа РБ 03 10 9146 22 [2022-09-14]
rb-03-10-9146-22_2022-09-14.pdf
|
Скачать |
Счетчики количества теплоты СВ ГУ-ЮМ (далее теплосчетчики) предназначены для измерения количества теплоты (тепловой энергии).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 9146 22 |
| Наименование | Счетчики количества теплоты СВТУ-10М |
| Год регистрации | 2022 |
| Номер сертификата | 15553 |
| Дата регистрации | 2022-09-14 |
| Срок действия | 2027-09-14 |
| Получатель сертификата | ООО «КИПпромэнерго», г. Минск, Республика Беларусь |
Производитель / Заявитель
ООО "КИПпромэнерго"
Адрес: 220036, г. Минск, ул. Волоха, 1, оф. 303
Контакты: +375 17 396-43-68 / / info@kpe.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | МРБ МП.3385-2022 «СОЕИ РБ. Счетчики количества теплоты СВТУ-10М. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 10 9146 22 [2022-09-14]
rb-03-10-9146-22_2022-09-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики количества теплоты СВ ГУ-ЮМ (далее теплосчетчики) предназначены для измерения количества теплоты (тепловой энергии).
Область применения для коммерческого и технологического учета в жилищно-коммунальном хозяйстве, промышленноечи. в том числе для измерения количссчва геплоты (тепловой энергии) в сфере законодательной метрологии.
Описание
Принцип работы теплосчетчика состоит в измерении расхода теплоносителя (жидкости) и температуры теплоносителя в трубопроводах с последующим вычислением количества геплоты (тепловой энергии) и других параметров жидкости.
Принцип определения расхода жидкости основан на измерении разноеги скороеiей прохождения ультразвуковых сигналов но направлению и против направления потока теплоносителя (жидкос ти), проч екающего через РУ.
Теплосчетчики сос тоя т из следующих функциональных блоков: вычисли гель:
расходомсрныс участки с ультразвуковыми преобразователями расхода (далее РУ): комплект гермопрсобразовагелей сопротивления (далее ТС): преобразователи избы точного давления.
Теплосчетчики могуч использоваться для измерения параметров геплопосителя.
Вычислитель по сигналам, поступающим от РУ и ГС индицирусч значения количества теплоты, а также производит регистрацию и сохранение в памяти времени наработки и простоя, текущего времени и даты, средней измеренной температуры и давления за час и за сутки, а также времени и характера неисправное гей в работе, почасовых и суточных значений количссчва теплоты, обьсма или массы геплопосичедя (жидкости). Дополнительно вычислитель индицирует значения тепловой мощности, обьсма или массы геплопосигеля (жидкости), температуры геплопосигеля в подающем и (или) образ ном грубойроводс. температуру жидкости на источнике теплоснабжения. избы точного давления геплопосигеля (жидкости).
Теплосчетчики в зависимос ти оч нормированных значений пределов допускаемых погрешностей при измерении количссгва геплоты и (или) обьсма геплопоси геля (жидкости) вынускаюч следующих модификаций: СВ ГУ-10М(М1). СВТУ-ЮМ(М2).
В качестве гермопрсобразовагелей сопротивления могуч использоваться комплектные гермопрсобразовагели сопротивления ГСН-С. а также гермопрсобразовагели сопротивления с поминальной статической харакгерпсiикой (I ICX) 10011 для W100 1.385. классом допуска нс ниже А но ГОС Г 6651-2009. утвержденных типов, внесенных в Государе 1 венный реестр Республики Беларусь.
В качестве преобразователей избыточного давления могут использова i ься преобразователи для преобразования избыточного давления геплопоси геля (жидкости) в дна-назонс or 0 до 2 Ml la в пропорциональный электрический сигнал постоянного тока от 4 до 20 мА и пределами допускаемой приведенной погрешности +0.25 %; 1 0,50 % или I 1.00 %.
В теплосчетчиках используется встроенное и внешнее программное обеспечение (далее НО). Влияние НО учтено при нормировании метрологических характеристик теплосчетчиков. Зашита метрологически значимой части IIO oi преднамеренных и непреднамеренных изменений, а также от несанкционированных настроек обеспечивается необходимое гыо ввода кодов доступа.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа прсдс гавлена в приложении 3.
Обязательные метрологические требования: представлены в таблицах 1-2. Таблица 1 Обязательные метрологические требования
|
1(аимсповапис |
Значение |
|
Класс точнос ти теплосчетчиков при измерении тепловой энергии по ГОСТ KN 1434-1-2018 |
1.2 |
|
11ределы допускаемой о тноси тельной погрешности при измерении объема тенлоноси геля 1ф, %: для модификаций СВТУ-10М(М1) для модификаций СВТУ-10М(М2) 11редслы допускаемой oi носи тельной ногрешпосi и при измерении количества ।силовой энергии К. %: для модификаций СВТУ-10М(М1) для модификаций СВТУ-10М(М2)_______ |
1(1 < O.Ol qp/q)* 1(2 1 0.02 qp/q)* 1(2 । 4Almin/At 1 0,01 qp/q) 1(3 । 4■ Atmin/At । 0.02qp/q) |
|
Диапазон измерений температуры тенлоноси геля 1. °C |
o r 0 до 150 |
|
Диапазон измерений разности температур тенлоноси геля Al. К |
or 3 до 150 |
|
11рсделы допускаемой приведенной погрсшнос 1 и вычисли гелей при измерении и преобразовании входных сигналов от датчиков давления в значения избыточного давления урв, % |
±0.2 (от верхнего значения ; in ai i азо на измерения) |
|
11рсдслы допускаемой приведенной погрешнос ти датчиков давления удд, % |
+0.25: 1 0,50 или 1 1.00 |
|
Пределы допускаемой приведенной погрешности теплосчетчиков при измерении давления в комплекте с датчиками давления. в зависимости от класса точности датчика давления, уР. % |
±0.5 или 1 1.0 (oi верхнего значения диапазона измерения) |
|
Пределы допускаемой относи тельной погрешнос ти теплосчетчиков при измерении времени 6т, % |
±0.05 |
|
где At,„in минимальное значение разности температур. К; | |
At измеренное значение разности температур прямого и обратного потоков теплоноси теля. К; qp пос тоянное значение расхода, м '/ч;
q измеренное значение объемного расхода тенлоноси геля, м7ч.
Примечание *но не более 1 5%.
Габлица 2 Диапазон измерений объемного расхода
|
Условное обозначение РУ |
Диапазон измерений объемного расхода, м' ч | ||
|
минимальный расход q, |
переходный расход q. |
максимальный (постоянный) расход qP | |
|
РУ-20 |
0.06 |
0.12 |
6 |
|
РУ-25 |
0.10 |
0.20 |
10 |
|
РУ-32 |
0.22 |
0.60 |
22 |
|
РУ-40 |
0.4 |
0.8 |
40 |
|
РУ-50 |
0.7 |
1.4 |
70 |
|
РУ-65 |
1.2 |
2.4 |
120 |
|
РУ-80 |
1.8 |
3.6 |
180 |
|
РУ-100 |
2.8 |
5.7 |
280 |
|
РУ-125 |
4.5 |
8.8 |
450 |
|
РУ-150 |
6.5 |
12.7 |
650 |
|
РУ-200 |
1 1.5 |
23 |
1 1 50 |
|
РУ-250 |
18 |
35 |
1800 |
|
РУ-300 |
26 |
51 |
2600 |
|
РУ-350 |
35 |
69 |
3500 |
|
РУ-400 |
45 |
90 |
4500 |
|
РУ-500 |
71 |
141 |
7100 |
|
РУ-600 |
102 |
204 |
К) 200 |
|
РУ-700 |
140 |
277 |
14 000 |
|
РУ-800 |
180 |
362 |
18 000 |
|
РУ-900 |
230 |
458 |
23 000 |
|
РУ-1000* |
285 |
565 |
28 500 |
|
РУ-1200* |
410 |
820 |
41 000 |
|
РУ-1400* |
500 |
1000 |
50 000 |
|
РУ-1600* |
600 |
1200 |
60 000 |
|
РУ-2000* |
800 |
1600 |
80 000 |
|
1(римечания | |||
|
1 Минимальный расход q, минимальное значение расхода, выше которого РУ должен | |||
|
фупкнионировагь без превышения предо. |
ов допускаемой относи те |
льной iioipcinnoci и. м ч; | |
|
2 Переходный расход qt расход, находящийся между максимальным расходом q„ и мп- | |||
|
пимальным расходом q |
1. при ко юром ди |
аназон измерений расхо. |
та разделяе тся на две об- |
|
лас in. каждая из Koropi |
их характеризуется своими пределами допускаемой он1осигсль- | ||
|
пой погрсшности. м’/ч: | |||
3 Максимальный (постоянный) расход qp максимальное значение расхода, при котором РУ должен непрерывно функционировать без превышения пределов допускаемой относительной погрсшности. м/ч:
* - поставляется только под заказ.
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Габлица 3
|
11аимснованис |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха: для вычислителя. °C для РУ. °C |
от 0 до плюс 55 от минус 40 до плюс 70 |
|
Относительная влажность окружающего воздуха при температуре 35 °C, %, нс более |
80 |
|
Диапазон напряжения питания от сети переменного т ока номинальной час тотой 50 Гц. В |
от 207 до 253 |
|
Потребляемая мощность. В А. нс более |
6 |
|
С тепень защи ты, обеспечиваемая оболочкой, вычислителей по ГОС 1 14254-2015 |
IP65 |
Комплектность
Габлица 4
|
11аимсповапис |
Количество |
|
Счетчик количества теплоты СВ ГУ-ЮМ* в составе: | |
|
вычислитель | |
|
РУ |
В COOT ВСТ СТ ВИИ с заказом |
|
комплект гермопреобразовагелей сопротивления TCI 1-С* |
1 |
|
преобразователь избыточного давления (11Д)* |
в соот ветст вии с заказом |
|
Кабель соедини тельный ** |
1 |
|
Методика поверки |
1 |
|
Руководство но эксплуатации |
1 |
|
1 lacnop г |
1 |
|
Упаковка |
1 ПИ'. |
|
11(и 1 ОК Прибор! 1ЫЙ * * * |
1 пгт. |
|
Запасные части, инструмен ты и принадлежности (ЗИИ)*** |
1 комплект |
11римсчания
* Модификации в соответствии с заказом.
** Номенклатура линий связи и их длина в соответствии с заказом.
*** 11о отдельному заказу.
Место нанесения знака утверждения тина средств измерений: знак \ тверждения тина средств измерений наносится на переднюю панель вычислителя теплосчетчика и на титульный лист паспорта теплосчетчика.
Поверка осуществляется по МРБ Ml 1.3385-2022 «Система обеспечения единст ва измерений Республики Беларусь. Счетчики количества теплоты СВ ГУ-ЮМ. Методика поверки».
Сведения о методах измерений
Гсхничсекие нормативные правовые акты и технические документы, устанавливающие:
требования к чину средс тв измерений:
ТУ BY 191182855.001-2011 «Счетчики жидкости и количества теплоты СВ ГУ-ЮМ.
Тех и и ч ее к и с у cj i о в и я »;
ГОС I 12997-84 «Изделия I Cl I. Общие технические условия»;
ГОС 1 UN 1434-1-2018 «Теплосчетчики. Часи> Г Общие требования»;
ГОС 1 UN 1434-4-2018 «Теплосчетчики. Часть 4. Испытания с целью утверждения тина»;
СТБ ГОС I Р 51649-2004 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
технический регламет Таможенного союза «Электромагнитная совместимость технических средств» ( ГР ГС 020/2011);
технический регламен т Таможенного союза «О безопасности пизковолы hoi о оборудования» (ТР ГС 004/2011).
методику поверки:
МРБ Ml 1.3385-2022 «Система обеспечения единства измерений Республики Беларусь.
Счетчики количества теплоты СВ ГУ-ЮМ. Методика поверки».
11ерсчспь средств поверки: представлен в таблице 5.
Таблица 5
11аименованис и тип средств поверки
Гермогигрометр Uni l ess Г11В1
Установка высоковолыпая измерительная (испытательная) У11У-1М
Мсгаоммс । р 1:6-16
Вольтметр цифровой В7-46/1
Гидравлический с тенд, диапазон создаваемого избы точного давление oi 0 до 4.0 Ml la
Манометр технический М ГП
Усгаповка проливная расходомерная
Рулетка Р ЮУ311
11у громср микрометрический 11М
Толщиномер ультразвуковой УТМ-М1 '4
Имитатор расхода ИМР-01 ( только для приборов, выпущенных до сентября 2021 года включительно)
Магазин сопротивления Р4831
Термометр лабораторный ГЛ-18
Термос тат нулевой Г11-1М
Термостат жидкостный ГЖ-1-300
Измеритель температуры згалопный И ГЭ
Частотомер злектройно-счетный 43-88
Ка. । ибра гор у и и перса; i ы i ы й
Секундомер злекгронпый С-01
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точнос тью.
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
Идентификационное наименование 1 К)
11омср версии 1 К) (идеи 1 ификационный номер)
Внутреннее I К)
1.094
Примечание - Допускается применение более поздних версий ПО при условии, что метрологически значимая часть 110 теплосчетчиков ос танется без изменений.
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики количества теплоты СВГУ-10М соответствуют требованиям ГУ BY 191 182855.001-2011. ГОСТ 12997-84, ГОСТ BN 1434-1-2018. ГОС Т HN 1434-4-2018. СТБ ГОСТ Р 51649-2004. ГР ГС 020/2011. ГР ГС 004/2011.
11роизводитель среде 1 в измерений
ООО «КИНиромэнерго».
Республика Беларусь, 220036. г. Минск, ул. Волоха. 1. оф. 303
Телефон: 1375 17 396-43-68 e-mail: iп Го т/ k pc .by
Уполномоченное юридическое лицо. проводившее испытания среде! в измсрсиий/мстроло) ичсекую экспертизу единичного экземпляра средств измерений Республиканское унитарное предириятис «Белорусский государственный институт метрологии» (Бел] ИМ)
Республика Беларусь. 220053. г. Минск. С гаровилеиский тракт. 93
Телефон: 1375 17 374-55-01 факс: 1375 17 244-99-38 e-mail: in Го 7/ bclgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака иоверки средств измерений па 1 листе.
3. Схема пломбировки от несанкционированного доступа средств измерений на 1 листе.
11срвый замес । и гель директора руководитель I (енгра эталонов, иоверки и калибровки БелГИМ
Волынец
Приложение 1 (обязательное) Фотография общего вида средств измерений
Расходомерные участки
Вычислитель
Защитные гильзы
Единыи приборный разъем
Ул ь тр а з ву к о в ы еда т ч и к ира с х ода
' Датчики температуры

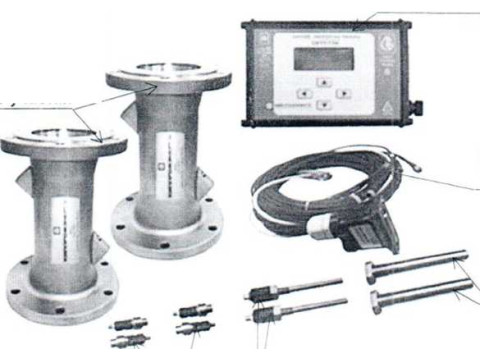

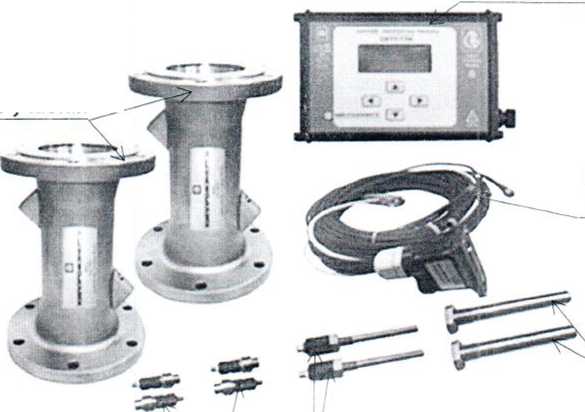

Рисунок 1.1 Фотография общего вида (составных частей) счетчиков количест ва теплоты СВ ГУ-ЮМ (изображение носит иллюстративный характер)
11риложснис 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
М есто дл я 11 а 11 осе 11 и я знака поверки

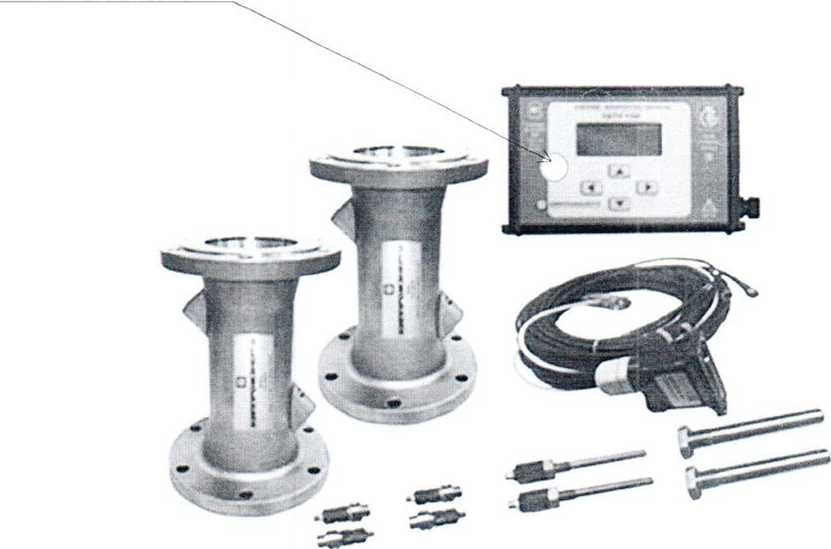

Рисунок 2.1 Схема (рисунок) с указанием места для нанесения знака поверки на счетчики количества теплоты СВ ГУ-ЮМ
11риложсние 3 (обязательное)
Схема пломбировки от несанкционированного доступа
Место пломбировки
Место пломбировки
Место пломбировки

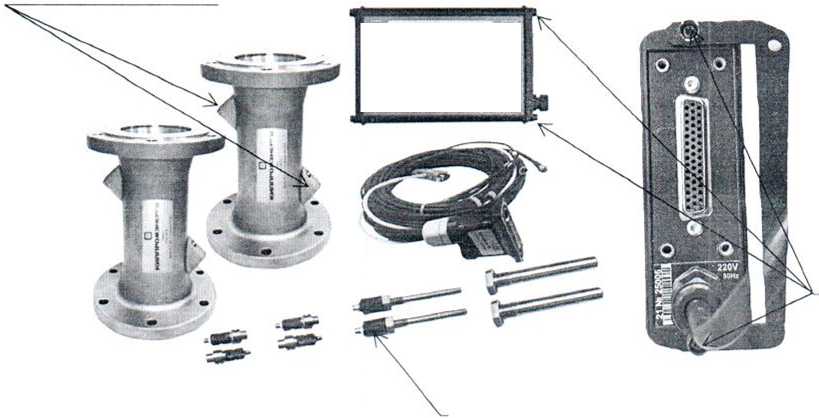

Рисунок 3.1
Схема пломбировки от несанкционированного доступа
