Система автоматизированная контроля и учета электроэнергии КУП «Брестский общественный транспорт» № 18042115
| Номер в ГРСИ РФ: | РБ 03 23 9140 22 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО «Бюро энергорешений», г. Брест |
|
Описание типа РБ 03 23 9140 22 [2022-09-14]
rb-03-23-9140-22_2022-09-14.pdf
|
Скачать |
Система автоматизированная контроля и учета электроэнергии КУП «Брестский общественный транспорт» № 18042115 (далее - АСКУЭ) на базе счетчиков электрической энергии «Гран-Электро СС-301» и УСПД «Гран-Электро» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 9140 22 |
| Наименование | Система автоматизированная контроля и учета электроэнергии КУП «Брестский общественный транспорт» № 18042115 |
| Год регистрации | 2022 |
| Номер сертификата | 15547 |
| Дата регистрации | 2022-09-14 |
| Срок действия | - |
| Получатель сертификата | КУП «Брестский общественный транспорт», г. Брест, Республика Беларусь |
Производитель / Заявитель
ООО «Бюро энергорешений»
Адрес: 224012, г.Брест, ул. Дмитрия Донского, 12А
Контакты: тел.: 8-0162 53-47-61, 8-029 343-90-46, info@brenergo.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» (изменение № 1). |
Поверители
Скачать
|
Описание типа РБ 03 23 9140 22 [2022-09-14]
rb-03-23-9140-22_2022-09-14.pdf
|
Скачать |
Описание типа
Назначение
Система автоматизированная контроля и учета электроэнергии КУП «Брестский общественный транспорт» № 18042115 (далее - АСКУЭ) на базе счетчиков электрической энергии «Гран-Электро СС-301» и УСПД «Гран-Электро» предназначена для измерения потребленной электрической энергии, накопления, обработки, хранения, отображения и передачи информации о потребленной электрической энергии на верхний уровень в центр сбора и обработки данных энергоснабжающей организации.
Описание
АСКУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения, которая обеспечивает измерение параметров, характеризующих электропотрсбленис за заданные временные интервалы по отдельным счетчикам, заданным группам счетчиков и предприятию в целом с учетом мпоготарифности.
Измерительные каналы (далее - ИК) АСКУЭ включают в себя следующие уровни:
первый (нижний) уровень - измерительные трансформаторы тока (далее -ТТ), измерительные трансформаторы напряжения (далее - TH), счетчики электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных;
второй (средний) уровень - устройство сбора и передачи данных (далее -УСПД), которое осуществляют круглосуточный сбор измерительных данных с территориально распределенных счетчиков, накопление, обработку и передачу данных на верхний уровень, сохраняет полученные данные и архивы в энергонезависимую память.
третий (верхний) уровень - измерительно-вычислительный комплекс, включающий в себя сервер точного времени, сервер центра сбора и обработки данных (далее - ЦСОД) энергоснабжающей организации и автоматизированное рабочее место (далее — АРМ) для визуализации цифровой информации. Связь между УСПД и энергоснабжающей организацией происходит посредством 3G/GPRS/EDGE роутера.
В АСКУЭ реализована система обеспечения единого времени на всех уровнях ИК. УСПД проводит синхронизацию времени с сервером точного лист 1 из 8
времени БелГИМ а также в автоматическом режиме проводит синхронизацию времени всех приборов учета, входящих в систему.
АСКУЭ состоит из УСПД «Гран-Электро» № 18042115 и пяти измерительных каналов. Состав ИК АСКУЭ приведен в таблице 1.
Таблица 1
|
№ п/п |
11аименование ИК |
Счетчик электрической энергии |
Трансформатор тока |
Трансформатор напряжения | |||||
|
Тип |
Кл.т |
Тип |
Кл.т |
Ктт |
Тип |
к. ।. । |
Ктт | ||
|
1 |
ПС-110 кВ «Киевская» яч. 44 |
СС-301 |
0,5 S |
ТОЛ-СВЭЛ-10 |
0.5 S |
150/5 |
НТМИ-10 |
0.5 |
10000 100 |
|
2 |
ПС-110 кВ «Киевская» яч. 45 |
СС-301 |
0,5 S |
тол-свэл-ю |
0.5 S |
150/5 |
НТМИ-10 |
0.5 |
10000 100 |
|
3 |
РП-185 ввод№ 1 |
СС-301 |
0.5 S |
ТОП-0.66 |
0,5 S |
400/5 |
- |
- |
- |
|
4 |
РП-185 ввод №2 |
СС-301 |
0.5 S |
ТОП-0.66 |
0.5 S |
600/5 |
- |
- |
- |
|
5 |
Зарядная станция |
СС-301 |
0.5 S |
ГОП-0.66 |
0.5 S |
200/5 |
- |
- |
- |
Допускается замена средств измерений, входящих в измерительные каналы АСКУЭ на аналогичные утвержденных типов с метрологическими и техническими характеристиками, не отличающимися от приведенных в таблице.
Обязательные метрологические требования
Метрологические характеристики системы приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Суточный ход часов УСПД, с/сут, не более |
± 3 |
|
Допускаемая абсолютная погрешность синхронизации часов счетчиков с часами УСПД, с, не более |
± 3 |
|
11редел допускаемой погрешности информационного обмена, не более |
± 2 единицы младшего разряда |
Пределы суммарной относительной погрешности измерения активной электрической энергии измерительных каналов АСКУЭ приведены в таблице 3. Таблица 3
|
Состав измерительных каналов: |
Нагрузка |
§ик, % |
|
- счетчик электрической энергии кл.т. 0.5S - трансформаторы тока кл.т. 0.5S -трансформаторы напряжения кл.т. 0,5 |
1100% cos (р-0.8 |
± 1.9 |
|
1100% cos ф=0.5 |
±2,8 | |
|
- счетчик электрической энергии кл. т. 0.5S - трансформаторы тока кл.т. 0.5S |
1100 % cos ф=0.8 |
± 1.8 |
|
1100 % cos ф=0.5 |
± 2.5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Технические характеристики АСКУЭ приведены в таблице 4. Таблица 4
|
Наименование характеристики |
Значение |
|
Количество входных каналов учета УСПД |
15 |
|
Функция синхронизации времени |
сервер БелГИМ |
|
Защита от несанкционированного доступа |
программно-аппаратная |
|
Напряжение питания от сети переменного тока с частотой (50 ± 1) Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В А, не более |
100 |
|
Сохранение информации при пропадании сетевого напряжения, не менее, мес |
24 |
|
Версия ПО для УСПД «ССПД-С12», не ниже |
2.2 |
|
Средняя наработка на отказ, ч не менее |
40000 |
|
Средний срок службы, лет |
12 |
|
Рабочие условия эксплуатации: |
от минус 40 до плюс 40 |
|
диапазон температуры окружающего воздуха для трансформаторов тока и напряжения, °C | |
|
диапазон температуры окружающего воздуха для счетчиков электрической энергии, °C |
от минус 40 до плюс 70 |
|
диапазон температуры окружающего воздуха для УСПД, °C |
от 5 до 50 |
|
относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
95 |
Комплектность
Комплектность системы указана в таблице 5. Таблица 5
|
Наименование |
Количество |
|
УСПД «Гран-Электро» 013/l/C-IP54-15-GSM*2 |
1 |
|
Автоматизированное рабочее место «АРМ Энергетика» |
1 |
|
Программное обеспечение «ССПД-С12», версия ПО 2.2 |
1 |
|
Паспорт АСКУЭ КУП «Брестский общественный транспорт» |
1 |
|
Счетчики электрической энергии: «Гран-Электро СС-301» № Госреестра РБ 03 13 1316 |
5 |
|
Трансформаторы напряжения: НТМИ-10, 1988 г. (изготовлено в СССР) |
2 |
|
Трансформаторы тока: ТОЛ-СВЭЛ-Ю № Госреестра РБ 03 13 6966 ТОП-0,66 № Госреестра РБ 03 13 4888 |
6 9 |
|
Допускается замена средств измерений, входящих в измерительные каналы АСКУЭ на аналогичные утвержденных типов с метрологическими и техническими характеристиками, не отличающимися от приведенных в таблице 1. | |
Место нанесения знака утверждения типа средств измерении
Знак утверждения тина наносится на титульный лист паспорта
Поверка осуществляется по МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» в редакции изменения № 1.
Технические нормативные правовые акты и технические документы, у с I а на в л и ва го ш и е требования к типу средств измерений:
|
ТУ № 161 от 15.03.2021 |
Технические условия на организацию учета электроэнергии с использованием АСКУЭ для объекта: «Электроснабжение зарядной станции для автобуса с |
|
СТБ 2096-2010 |
электрическим приводом МАЗ 303Е10, расположенной по адресу: г. Брест, ул. Коммерческая, 1», КУ'ГП «Троллейбусный парк», разрешенная к использованию мощность 400 кВт», выданные филиалом «Брестские электрические сети» РУП «Брсстэнерго». «Автоматизированные системы контроля и учета |
|
ТКП 355-201 1 |
электрической энергии. Общие технические требования». «11орядок метрологического обеспечения автоматизи |
|
методику поверки: МП.БР 143-2020 |
рованных систем контроля и учета электрической энергии» Системы автоматизированные информационно-измери |
|
тельные коммерческого учета электрической энергии. Методика поверки» в редакции изменения № 1. |
Перечень средств поверки
- ноутбук с устройством сопряжения оптическим УСО-2;
- секундомер С-01;
- прибор измерительный ПИ-002/1;
- барометр БАММ-1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Идентификация программного обеспечения
Программное обеспечение (далее - ПО) ССПД С12 для управления УСПД предназначено для автоматизации сбора данных со счетчиков по цифровым интерфейсам, их обработку, хранение и передачу данных по протоколу С12 энергоснабжающей организации.
Защита системы от несанкционированного вмешательства предусмотрена системой паролей доступа на программном уровне, а также аппаратной защитой посредством опломбирования компонентов системы и шкафа УСПД.
лист 4 из 8
Идентификационные данные 110 приведены в таблице 6. Таблица 6
|
Идентификационные данные |
Значение |
|
1 (аименование ПО |
ССПД С12 |
|
Версия |
2.2 |
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и технической документации производителя
Система автоматизированная кошроля и учета электроэнергии КУ11 «Брестский общественный транспорт» № 18042115 соответствует техническим условиям № 161 от 15.03.2021, СТБ 2096-2010, ТИП 355-2011.
Поверку проводить в соответствии с МП.БР 143-2020 «Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Методика поверки» в редакции изменения № 1.
Знак поверки наносится на свидетельство о поверке в виде клейма-наклейки.
Производи гель средств измерений
ООО «Бюро энергорешений»
224012, г. Брест, ул. Дмитрия Донского, 12А телефон: +375 162 53-47-61, +375 29 343-90-46 e-mail: info@brenergo.by
Уполномоченное юридическое лицо, проводившее метрологическую экспертизу средств измерений
РУП «Брестский центр стандартизации, метрологии и сертификации».
224001, Республика Беларусь, г. Брест, ул. Кижеватова 10/1,
тел. +375 162 53-72-67; факс: + 375 162 58-08-71
e-mail: csm.@brest.by
11риложепия: 1 .Фотографии общего вида компонентов системы на 2-х листах 2. Место нанесения знака поверки.
Директор РУ11 «Брестский I (СМС»
А. А. I (рокопук
ПРИЛОЖЕНИЕ 1 (обязательное) Фотографии общего вила компонентов системы
фГРАН
1=1 СИСТЕМА-С
Устройство сбора и передачи данных
ТУВУ 100832277.009-2008
-230 V 50 Hz 100 VA
Сделано в Беларуси
УСПД «ГРАН-ЭЛЕКТРО» uiiHiiaiiiiiiii 013/1/C-IP64-16-GSM-2
код 022599 зав № 18042115
® [RI
ФА

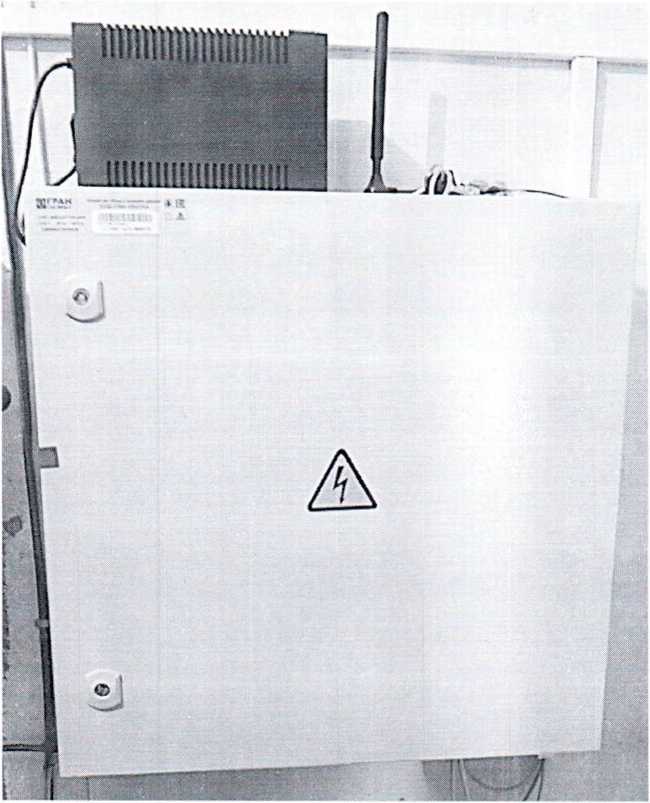

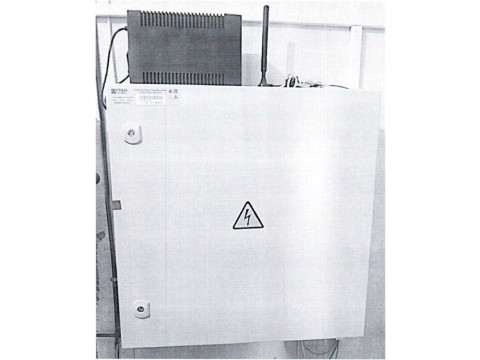

Рисунок I - Фотография общего вида УСПД

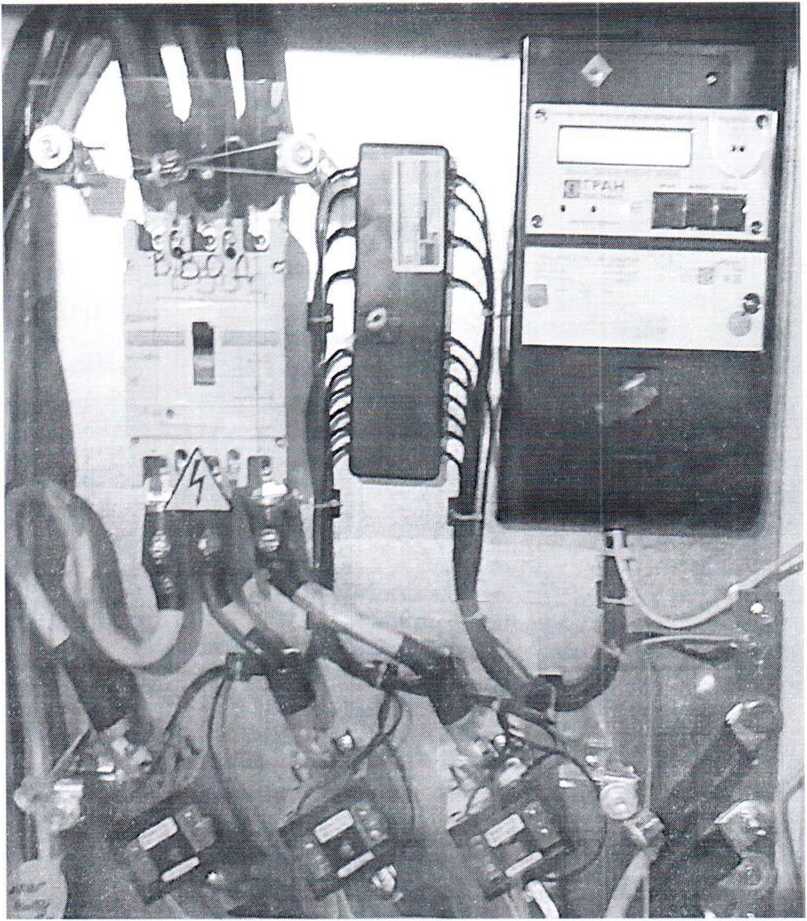

Рисунок 2 - Фотография компонентов измерительного канала АСКУЭ при применении счетчика электрической энергии «Гран Электро СС-301» и трансформаторов тока ТОП-0,66.
ПРИЛОЖЕНИЕ 2 (обязательное) Место нанесения знака поверки
Знак поверки наносится на свидетельство о поверке.
