Станции дорожно-измерительные ДИС-01М
| Номер в ГРСИ РФ: | РБ 03 23 2945 06 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | УП "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СИСТЕМ АВТОМАТИЗАЦИИ" (НИИСА), г. Минск |
|
Описание типа РБ 03 23 2945 06 [2006-01-01]
rb-03-23-2945-06_2006-01-01.pdf
|
Скачать |
Станция дорожно-измерительная ДИС-01М (далее - станция) предназначена для измерения, хранения и передачи на диспетчерскую станцию значений температуры окружающей среды, температуры дорожного покрытия, температуры грунта, относительной влажности воздуха, а также для регистрации, хранения, передачи на диспетчерскую станцию метеопараметров (скорости и направления ветра, наличия и интенсивности осадков) и для информирования водителей о транспортном потоке и об анализе состояния поверхности дороги с целью предупреждения об осадках, замерзании и возможной опасности образования гололеда.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2945 06 |
| Наименование | Станции дорожно-измерительные ДИС-01М |
| Год регистрации | 2006 |
| Номер сертификата | 3985 |
| Дата регистрации | 2006-06-29 |
| Срок действия | - |
| Получатель сертификата | УП "НИИСА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "НИИСА"
Адрес: 220600, г. Минск, пр. Ф.Скорины, 117
Контакты: (017)264-44-55 // (017)264-24-50
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1668-2007 |
Поверители
Скачать
|
Описание типа РБ 03 23 2945 06 [2006-01-01]
rb-03-23-2945-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Станция дорожно-измерительная ДИС-01М (далее - станция) предназначена для измерения, хранения и передачи на диспетчерскую станцию значений температуры окружающей среды, температуры дорожного покрытия, температуры грунта, относительной влажности воздуха, а также для регистрации, хранения, передачи на диспетчерскую станцию метеопараметров (скорости и направления ветра, наличия и интенсивности осадков) и для информирования водителей о транспортном потоке и об анализе состояния поверхности дороги с целью предупреждения об осадках, замерзании и возможной опасности образования гололеда.
Область применения - дорожное и коммуникационное хозяйства.
Описание
Принцип работы станции состоит в измерении температуры окружающей среды, температуры дорожного покрытия, температуры грунта, относительной влажности воздуха, скорости и направления ветра и преобразовании полученных значений в цифровые коды, которые после обработки и усреднения преобразуются в информацию, отображаемую на индикаторе модуля управления и индикации и выдаваемую в канал связи.
Считывание информации с датчиков параметров окружающей среды и модулей детекторов транспорта осуществляется под управлением центрального процессора модуля управления и индикации станции. Затем считанные данные обрабатываются, усредняются и записываются в энергонезависимую память модуля управления и индикации станции.
Выработку необходимых вторичных напряжений питания +5, +12, +24 В обеспечивают источник бесперебойного питания POWERMAN Compact 500 PLUS и блоки питания DR-120-12, DR-120-24, DR-4505.
В состав дорожно-измерительной станции ДИС-01М входит 2 комплекта датчиков.
Комплект измерительных датчиков:
- датчик параметров воздуха 5670.00;
- датчик дорожного покрытия IRS-20;
- анеморумбометр "Пеленг СФ-03" ТУ РБ10023051.165-2000;
Комплект информационных датчиков:
- датчик определения осадков RPS;
- датчик видимости Model 6000.
Внешний вид станции дорожно-измерительной ДИС-01М приведен в приложении А. Место нанесения поверительного клейма-наклейки указано в приложении Б.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики станции дорожноизмерительной ДИС-01М приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры окружающего воздуха, °C |
от минус 40 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерения температуры окружающего воздуха, °C |
±0,5 |
|
Диапазон измерения температуры дорожного покрытия и грунта, °C |
от минус 40 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерения температуры дорожного покрытия и грунта, °C |
±0,5 |
|
Диапазон измерения относительной влажности, % |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения относительной влажности, % |
±5,0 |
|
Условия эксплуатации станции: - температура окружающей среды, °C - относительная влажность |
от минус 45 до плюс 40 98% при температуре 25 °C |
|
Условия транспортирования станции: - температура окружающей среды, °C - относительная влажность |
от минус 50 до плюс 50 98% при температуре 25 °C |
|
Напряжение питания станции, В |
230±23 |
|
Масса станции, кг, не более |
70 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации методом типографской печати и на шильдик с маркировкой станции методом гравировки.
Комплектность

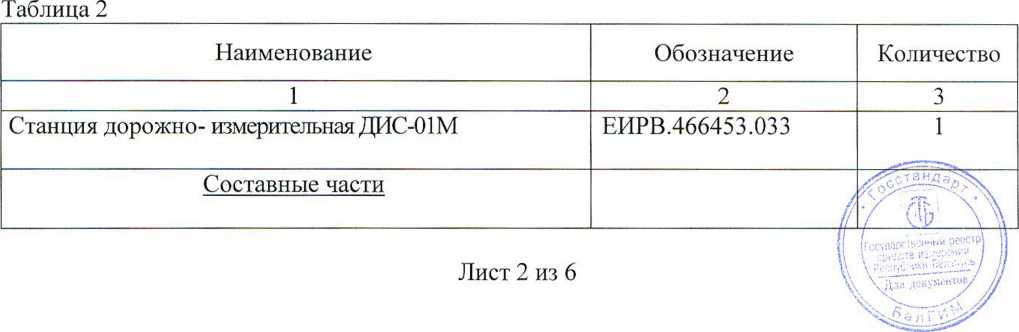

Комплектность станции дорожно-измерительной ДИС-01М указана таблице 2.
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Датчик параметров воздуха 5670.00 |
1 | |
|
Датчик определения осадков RPS |
1 | |
|
Датчик дорожного покрытия IRS-20 |
2 | |
|
Датчик видимости Model 6000 |
1 | |
|
Анеморумбометр "Пеленг СФ-03" ТУ РБ10023051.165-2000 |
1 | |
|
Ключ |
4 | |
|
Шкаф, в нем: |
ЕИРВ.656357.001 |
1 |
|
GSM-модем Wavecom 1206 |
1 | |
|
Модуль управления и индикации MDTKS 15XT-28D транспорта |
1 | |
|
Источник бесперебойного питания PowerMan Compact 500 Plus |
1 | |
|
Блок питания DR-4505 |
1 | |
|
Блок питания DR-120-12 |
1 | |
|
Блок питания DR-120-24 |
1 | |
|
Блок сетевых розеток SD-D/SD/LA |
1 | |
|
Блок сетевых розеток EMG 90-2SD-D/LA |
1 | |
|
Термореле SK3110000 |
1 | |
|
Нагреватель SK3115000 |
1 | |
|
Выключатель автоматический двухполюсный 5ТЕ711216А |
1 | |
|
Комплект монтажных частей |
ЕИРВ.466941.016 |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика проверки МРБ МП. 1668-2007 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230547.018-2007 Станция дорожно-измерительная ДИС-01М. Технические условия.
МРБ МП. 1668-2007 Станции дорожно-измерительные ДИС-01М. Методика поверки.
Заключение
Станции дорожно-измерительные ДИС-01М соответствуют требованиям ТУ BY 100230547.018-2007.
Межповерочный интервал - 24 месяца.
Научно-исследовательский
Испытательный центр БелГИМ
г.Минск, Старовиленский тракт, 93,
тел. (017)234-98-13
аттестат аккредитации № BY 112.02.1.0.0025
