Системы измерительные управляющие TRICON, TRIDENT (далее - системы) предназначены для измерения и преобразования параметров технологического процесса и сбора данных о его состоянии и изменениях с целью прогнозирования аварийных ситуаций.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 2180 10
Наименование	Системы измерительные управляющие TRICON, TRIDENT
Год регистрации	2010
Номер сертификата	6269
Дата регистрации	2010-01-28
Срок действия	2015-01-28
Получатель сертификата	фирма "Invensys Systems Inc.", США (US)

Производитель / Заявитель

фирма "Invensys Systems Inc."

Адрес: 33 Commercial Street, Foxboro, MA 02035-2099

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.МН 1388-2004

Поверители

Скачать

	Описание типа РБ 03 23 2180 10 [2010-04-26] rb-03-23-2180-10_2010-04-26.pdf	Скачать
	Описание типа РБ 03 23 2180 10 [2010-01-01] rb-03-23-2180-10_2010-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Системы обеспечивают восприятие и обработку сигналов напряжения постоянного тока, силы постоянного тока, импульсных последовательностей, сигналов от термоэлектрических преобразователей различных градуировок; преобразование двоичных кодов в аналоговые сигналы силы постоянного тока; регистрацию и хранение измеренных значений; восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих и аварийных аналоговых и дискретных сигналов.

Область применения - предприятия топливно-энергетической, химической, нефтехимической, энергетической и других отраслей промышленности. Системы могут использоваться в технологических процессах с критическими условиями при наличии жестких требований к безопасности и непрерывности функционирования, например, в системах аварийной остановки на нефтеперерабатывающих, нефтехимических предприятиях, в системах защиты и пожарной безопасности паровых котлов и бойлеров.

Описание

Системы имеют архитектуру с тройным модульным резервированием (TMR) с целью обеспечения их отказоустойчивости. Каждый модуль содержит три независимых канала. Каждый канал входного модуля получает данные о параметрах контролируемого технологического процесса и передает их на соответствующий главный процессор. Три главных процессора соединены между собой высокоскоростной шиной TRIBUS, которая передает информацию обо всех аналоговых и цифровых входных сигналах на каждый главный процессор, и затем сравнивает выходные данные с каждого главного процессора. Главные процессоры производят мажоритарную выборку входных сигналов, выполняя заданную программу управления, и посылают обработанные сигналы на выходные модули, где также производится мажоритарная выборка. Это позволяет выявлять и компенсировать любые ошибки. Кроме того, при неисправности основного модуля ввода/вывода управление передается на соответствующий резервный модуль, находящийся в режиме "горячего" резерва. ___

Системы TRICON могут быть смонтированы в стойке или на панели в стандартных промышленных шкафах NEMA. Типичная система TRIDENT состоит из одной или . \

нескольких вертикальных линеек модулей ввода/вывода, установленных на DIN - рейках, ■ которые монтируются на металлической панели. > / /

Лист 1 из 6

Внешний вид систем представлен на рисунках 1,2.

Место нанесения знака поверки в виде клейма - наклейки на измерительный модуль системы приведено в Приложении.

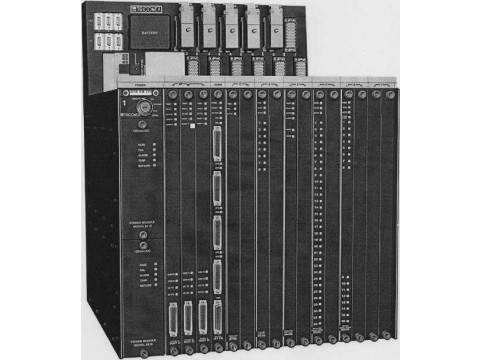

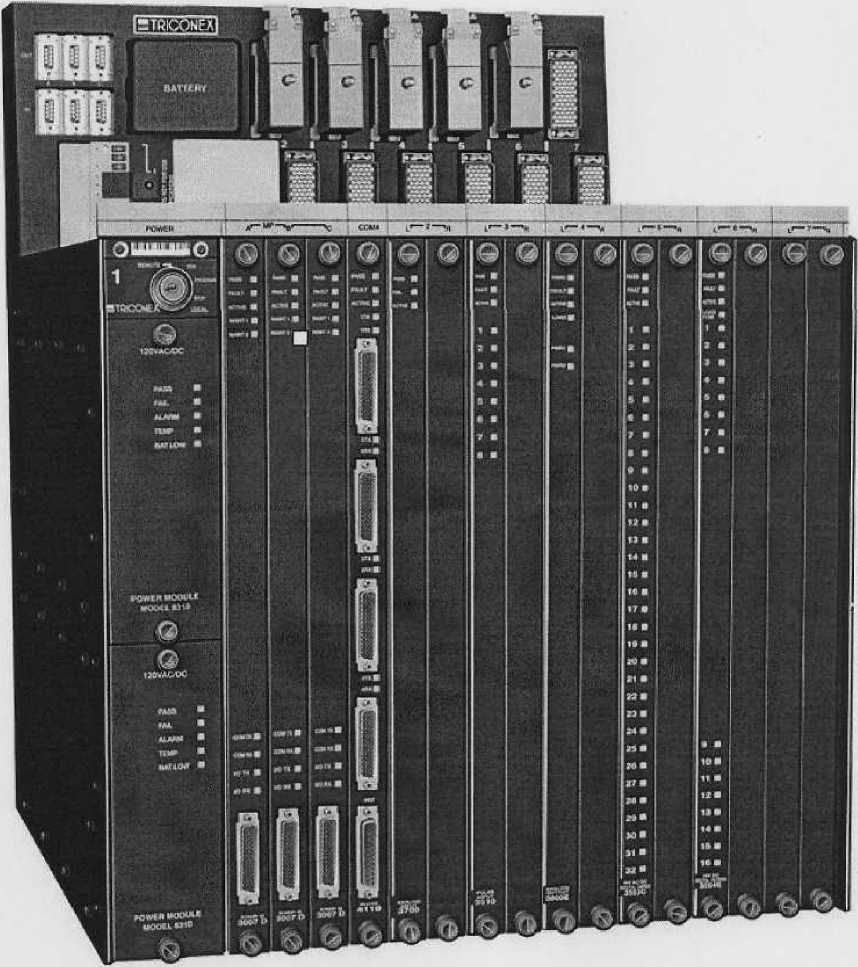

Рисунок 1. Система TRICON

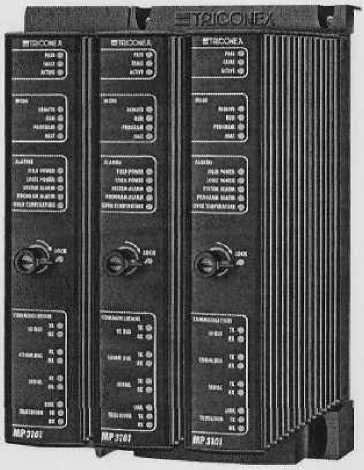

Рисунок 2. Система TRIDENT

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерительных модулей системы TRICON указаны в таблицах 1 - 3, системы TRIDENT - в таблице 4.

Таблица 1

Измерительный модуль TRICON	Диапазоны входных сигналов	Диапазон выходных сигналов	Пределы приведенной погрешности
модуль аналогового входа TMR3700	32 канала от 0 до 5 В	12 бит	±0,15 %
модуль аналогового входа TMR3701	32 канала от 0 до 10В	12 бит	±0,15 %
модуль аналогового входа TMR3703E	16 каналов от 0 до 5 В или от 0 до 10В	12 бит	±0,15 %
модуль аналогового входа TMR 3704Е	64 канала от 0 до 5 В или от 0 до 10 В	12 бит	±0,25 %
модуль аналогового входа TMR3720	64 канала от 0 до 5 В	12 или 14 бит (программируемый)	±0,15 %
модуль аналогового входа TMR3721	32 канала от 0 до 5 В или от -5 до +5 В	12 или 14 бит (программируемый	±0,15 %
модуль аналогового выхода TMR 3805E	12 бит	8 каналов от 4 до 20 мА	± 0,25 %
модуль аналогового выхода TMR 3806Е	12 бит	6 каналов от 4 до 20 мА 2 канала от 20 до 320 мА	±0,25%
модуль аналогового выхода TMR 3807	13 бит	4 канала от -60 до +60 мА	± 0,25 %

Таблица 2

Термопарный модуль TRICON TMR 3706
Тип термопары по ГОСТ 6616-94	J	К	Т
Диапазон измеряемых температур	от минус 157 °C до 0°С	от минус 157 °C до 0 °C	от минус 157 °C до 0 °C
Диапазон измеряемых температур	от 0°С до плюс 1200°С	от 0 °C до плюс 1371 °C	от 0°С до плюс 400 °C
Пределы допускаемой основной абсолютной погрешности при температуре (25 ± 5) °C	±2,8 °C от минус 157 °C до 0°С	±3,4°С от минус 157 °C до 0°С	±2,8 °C от минус 157 °C до 0°С
	±2,3 °C от 0°С до плюс 1200°С	±2,3°С от 0 °C до плюс 1371 °C	±1,7 °C от 0°С до плюс 400 °C
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур (от 0 до 60 °C)	±3,9 °C от минус 157 °C до 0°С	±5,0 °C от минус 157 °C до 0°С	±5,0 °C от минус 157 °C до 0°С
	±2,8 °C от 0°С до плюс 1200°С	±3,4 °C от 0 °C до плюс 1371 °C	±2,8 °C \ otQ?C до плюс 400 °C

Лист 3 из 6

Таблица 3

Термопарный модуль TRICON TMR 3708Е
Тип термопары по ГОСТ 6616-94	J	К	Т	Е
Диапазон измеряемых температур	от минус 150°С до 0°С	от минус 150 °C до 0°С	от минус 161 °C до 0°С	от минус 200 °C до 0°С
Диапазон измеряемых температур	от 0 °C до плюс 760 °C	от 0 °C до плюс 1370 °C	от 0 °C до плюс 400 °C	от 0 °C до плюс 999 °C
Пределы допускаемой основной абсолютной погрешности при температуре (25 ±5)°C	±1,7°С от минус 150°С до плюс 760°С	± 2,3 °C от минус 150°С до плюс 1370°С	±1,7°С от минус 161 °C до плюс 400°С	±1,7°С от минус 200°С до плюс 999°С
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур (от 0 до 60 °C)	± 5,0 °C от минус 150°С до 0°С	±4,5°С от минус 150 °C до 0°С	± 4,8 °C от минус 161 °C до 0°С	±4,5°С от минус 200 °C до 0°С
	±3,1°С от 0 °C до плюс 760 °C	±3,9°С от 0 °C до плюс 1370 °C	± 2,5 °C от 0 °C до плюс 400 °C	±2,8°С от 0 °C до плюс 999 °C

Таблица 4

Измерительный модуль TRIDENT	Диапазоны входных сигналов	Диапазон выходных сигналов	Пределы приведенной погрешности
модуль аналогового входа TMR3351 (с монтажной платой 2351)	32 канала от 4 до 20 мА	12 бит	±0,15 %
модуль импульсных входов TMR3381	Импульсы частотой от 0,5 до 32000 Гц	24 бита (пропорционально частоте)	± 0,1 % (от 0,5 до 2000 Гц) ± 0,01 % (св. 2000 до 32000 Гц)
модуль аналогового выхода TMR3481	12 бит	4 канала от 4 до 20 мА	± 0,25 %
модуль аналогового выхода TMR 3482	12 бит	4 канала: Каналы 1 и 2 от 4 до 20 мА. Каналы 3 и 4 от 4 до 40 мА.	±0,25% ±0,25%
