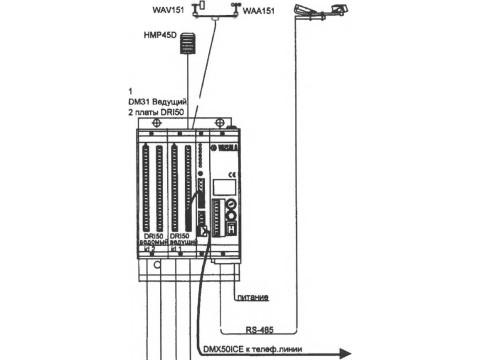

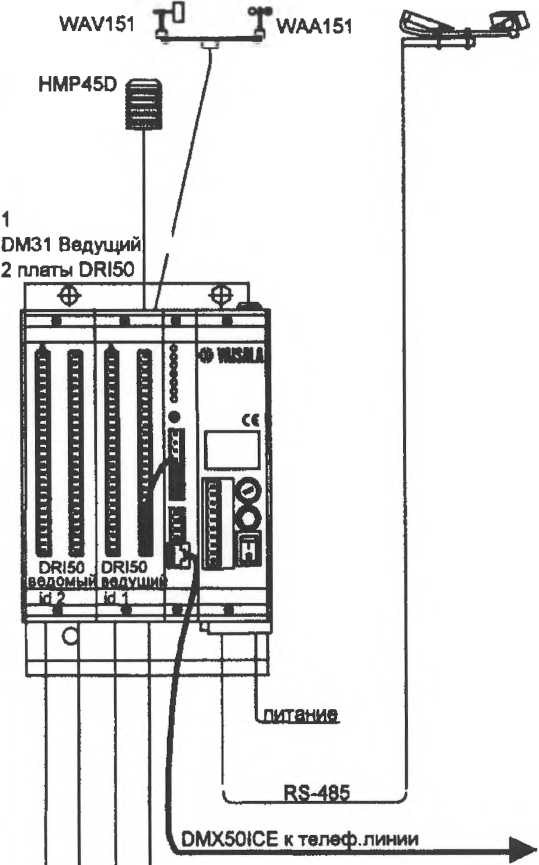

Системы анализа состояния поверхности дорог ROSA

Канал измерения влажности и температуры окружающего воздуха (датчик НМР 45А и HMP45D)

Температура

НМР 45А

HMP45D

Pt 1000 класс В по ГОСТ 6651

Pt 100 класс В по ГОСТ 6651

Диапазон измерения температуры воздуха, °C

От минус 40 до плюс 50

Пределы допускаемой абсолютной погрешности измерения температуры воздуха, °C

+ 0,5

Влажность

Диапазон измерения относительной влажности, %

От 0,8 до 100

Пределы допускаемой абсолютной погрешности измерения относительной влажности, %

±5,0

Габаритные размеры датчика, мм, не более

240 х 24 х 20,5

Масса датчика, кг, не более

0,35

Канал измерения видимости (датчик PWD11, PWD12)

Диапазон измерения дальности видимости, м

От 10 до 2000

Пределы допускаемой относительной погрешности измерения дальности видимости, %

±30

Напряжение питания постоянного тока, В

24

Масса датчика, кг, не более

2,8

Габаритные размеры датчика, мм, не более

220 х 720 х 320

Канал измерения скорости ветра (анемометр WAA151)

Диапазон показаний скорости ветра, м/с

От 0,4 до 75

Диапазон измерения скорости ветра, м/с

От 0,4 до 10

Пределы допускаемой абсолютной погрешности измерения скорости ветра, м/с

±0,5

Напряжение питания постоянного тока, В

24

Габаритные размеры анемометра, мм, не более

240 х 90 х 90

Масса анемометра, кг, не более

0,57

Канал измерения направления ветра (флюгер WAV 151)

Диапазон измерения направления ветра, град.

От 0 до 360

Пределы допускаемой абсолютной погрешности измерения направления ветра, град

±3,0

Напряжение питания постоянного тока, В

24

Потребляемый ток, мА

20

Габаритные размеры флюгера, мм, не более

300 х 90х 90

Масса флюгера, кг, не более

0,66

Канал измерения температуры поверхности дс (датчик состояния дороги DRS511

щоги и грунта 0

Диапазон измерения температуры поверхности дороги и грунта, °C

От минус 40 до плюс 50

Пределы допускаемой абсолютной погрешности измерения температуры поверхности дороги и грунта, °C

±0,5

Габаритные размеры датчика, мм, не более

75x8^3^,

Масса датчика с кабелем 50 м, кг, не более

q

,1

Канал измерения атмосферного давления (датчик РТВ100А)

Диапазон измерения атмосферного давления, кПа

От 80 до 106

Пределы допускаемой абсолютной погрешности измерения атмосферного давления, кПа

±0,3

Масса датчика, кг, не более

0,085

Наименование параметров

Значения

Номинальное напряжение питания от сети переменного тока, В

230

Индикация состояния поверхности дороги

0 - датчик поверхности не работает;

1 - сухо - поверхность сухая;

2 - влажно - влага на поверхности, но нет льда, воды;

3 - мокро - вода на поверхности, но нет льдщ

4 - мокро и вода;

5 - иней - иней на поверхности;

6 - снег - снег на поверхности;

7 - лед - лед на поверхности;

8 - влажно, нет льда и снега

Индикация состояния дождя

0 - нет дождя - дождь не идет;

1 - дождь - идет дождь или снег;

2 - облачно - дождь не идет;

3 - ясно - дождь не идет

Предупреждения и тревоги

1 - предупреждения по льду - на поверхности нет льда, но вероятно он скоро появится;

2 - тревога по льду - лед или снег на поверхности дороги;

3 - предупреждение по инею - на поверхности иней или вероятно его появление;

4 - предупреждение по дождю - прошел дождь и есть опасность образования льда

Наименование

Количество

Система ROSA

1

Датчик влажности и температуры НМР 45А и HMP45D

1

Датчик видимости и фактической погоды PWD11, PWD12

1*

Датчик измерения параметров ветра (анемометр WAA151, флюгер WAV 151)

1*

Датчик состояния дороги DRS511

Не менее 2

Датчик атмосферного давления типа РТВ100А

1*

Руководство по эксплуатации

1

Методика поверки МП.МН 1361-2004

1

Примечание: "* " - поставляется по требованию заказчика в соответствии с заказом и комплектом технической документации.
