Осциллографы запоминающие цифровые С8-39

Назначение

Осциллографы запоминающие цифровые С8-39 предназначены для исследования периодических в полосе частот до 50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц. наблюдения их формы на жидкокристаллическом экране (далее ЖКЭ), измерения амплитудных параметров исследуемого сигнала в диапазоне напряжений от 20 мВ до 240 В и временных интервалов в диапазоне длительностей от 10 нс до 16 с.

Область применения: ремонт, наладка, техническое обслуживание различных электронных приборов и узлов автоматики, вычислительной техники и связи.

Описание

Осциллограф содержит следующие составные части:

- блок питания;

- блок регистрации;

- видеоконтроллер;

- индикатор.

Осциллограф выполнен в виде настольного переносного прибора.

Внешний вид осциллографа С8-39 представлен на рис. 1

Блок питания подает на осциллограф напряжение постоянного тока в диапазоне от 9 до 18 В.

Блок регистрации принимает исследуемые сигналы, производит их ослабление или усиление до необходимой величины, преобразует в цифровой код и передает видеоконтроллеру для последующей обработки.

Видеоконтроллер управляет режимами работы осциллографа, принимает цифровую информацию о сигнале, производит ее обработку в соответствии с алгоритмом, заложенным в ПЗУ и передает на индикатор.

Индикатор под управлением видеоконтроллера производит отображение информации на экране.

Схема пломбировки осциллографа от несанкционированного доступа с указанием мест для нанесения оп иска клейма поверителя приведена в Приложении к описанию типа.

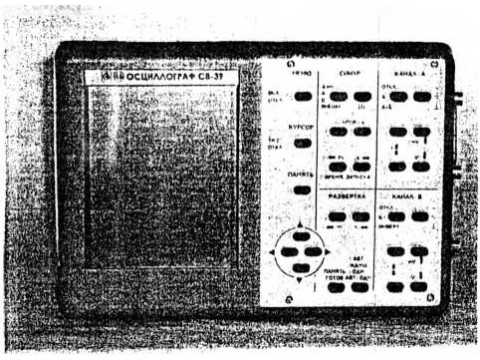

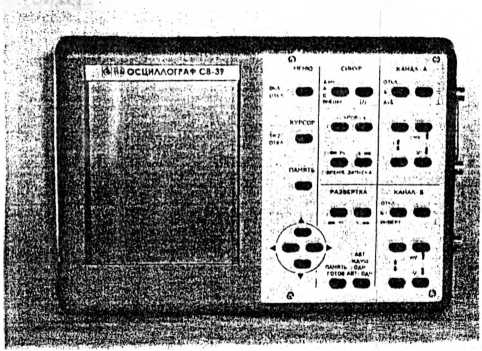

Рисунок 1. Внешний вид осциллографа С8-39.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Размер экрана, мм                                                       94x124.

2 Количество каналов                                                         2.

3 Диапазон коэффициентов отклонения, В/дел                        от 0,005 до 5.

4 Пределы основной погрешности измерения напряжения, %:     5и = ± ( 2 + Un/U ),

где U„= 10Коткл - конечное значение установленного поддиапазона, В;

КО1кл - коэффициент отклонения, В/дел;

U - значение измеряемого напряжения, В.

5 Диапазон коэффициентов развертки, с/дел                           от 10'8до 2.

6 Пределы основной погрешности измерения временных интервалов, %

при коэффициентах развертки от 0,5 мкс/дел до 2с/дел: 5r= ± [ 1,5+( Т„/Т -1)], где Г.^ЗКраш-длительность развертки, нс;

Т - длительность измеряемого интервала, нс;

при коэффициентах развертки от 10 нс/дел до 0,2 мкс/дел:    5Г= ± ( 2,5 + Тп/Т),

где Г,,=81<раЭ1>-длительность развертки, нс;

Краз„ - коэффициент развертки, нс/дел;

Т - длительнос ть измеряемого интервала, нс.

7 Параметры переходной характеристики, не более:

- время нарастания, нс

- выброс,

- время установления, нс

- неравномерность на участке установления ,%

- неравномерность, %

8 11 и iaiше напряжением переменного тока                   (220±22)В, (50±0,5) Гц.

9 Потребляемая мощность, В А, не более

10 Масса, кг. не более

1 I Диапазон рабочих температур, С                            от 5 до 40.

12 Уровень индустриальных помех, создаваемых осциллографом, не превышает значений, установленных СТ13 ГОСТ Р 5 13 18.22 (класс Б).

13 Осциллограф устойчив к воздействию внешних помех и соответствует степени жесткости 2 по СТБ ГОСТ Р 51317.4.2; степени жесткости 2 по

СТБ ГОСТ Р 51317.4.4; степени жесткости 2 по СТБ ГОСТ 51317.4.11; степени жесткости 2 по СТБ ГОСТ Р 51317.4.3, Критерий качества функционирования «В» по ГОСТ 29073.

14 Степень защиты оболочки 1Р20 по ГОСТ 14254.

15 Средняя наработка на отказ, ч, не менее                                    15000.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра Республики Беларусь наносится на переднюю панель методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Осциллограф С8-39.

2 Комплект ЗИП эксплуатационный.

3 Руководство по эксплуатации.

4 Методика поверки МП.МН 1411-2004.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия; ГОСТ 22737-90 Осциллографы электронно-лучевые. Общие технические требования и методы испытаний, УШЯИ.411161.041 ТУ Технические условия.

Заключение

Осциллограф С8-39 соответствует ГОСТ 22261-94, ГОСТ 22737-90, УШЯИ.411161.041 ТУ.

Межповерочный интервал - 1 год.

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
