Контроллеры модульные промышленные Аксиома
| Номер в ГРСИ РФ: | РБ 03 23 2001 03 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "Аксиома", г. Минск |
|
Описание типа РБ 03 23 2001 03 [2003-01-01]
rb-03-23-2001-03_2003-01-01.pdf
|
Скачать |
Контроллер модульный промышленный АКСИОМА (в дальнейшем - контроллер) предназначен для измерения, обработки и регистрации параметров регулируемых процессов, а также для автоматического регулирования или программного управления технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2001 03 |
| Наименование | Контроллеры модульные промышленные Аксиома |
| Год регистрации | 2003 |
| Номер сертификата | 2509 |
| Дата регистрации | 2003-09-30 |
| Срок действия | - |
| Получатель сертификата | ООО "Аксиома", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Аксиома"
Адрес: ул. Фабрициуса, д.2, корп. 25, комн. 214, 220007, г. Минск
Контакты: (017)212-90-16 / 284-25-67
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1332-2003 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 23 2001 03 [2003-01-01]
rb-03-23-2001-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Контроллер модульный промышленный АКСИОМА (в дальнейшем - контроллер) предназначен для измерения, обработки и регистрации параметров регулируемых процессов, а также для автоматического регулирования или программного управления технологическими процессами.
Контроллер предназначен для информационной связи с другими изделиями и может применяться автономно или в составе информационно-измерительных систем, а также в автоматизированных системах управления технологическими процессами.
Область применения - предприятия энергетической, химической, нефтехимической и других отраслей промышленности.
Описание
Конструктивно контроллер состоит из набора следующих блоков и модулей:
- каркас компоновочный - корпус стандарта "Евромеханика"-би/63ТЕ с установленными в нем кросс-платой и модулем питания;
- модуль центрального процессора (М1ТП);
модули ввода-вывода аналоговых и дискретных сигналов- от 1 до 8. Номенк
латура модулей приведена в таблице 1.
Таблица 1.
|
Наименование модуля |
Количество каналов |
Тип входных/выходных сигналов |
|
Модуль ввода токовых сигналов МВТС-01 |
32 |
постоянный ток |
|
Модуль ввода токовых сигналов МВТС-02 |
8 изолированных |
постоянный ток |
|
Модуль ввода сигналов термоэлектрических преобразователей МВСТП |
16 |
сигналы термоэлектрических преобразователей по ГОСТ 6616 |
|
Модуль ввода сигналов термопреобразователей сопротивления МВСТС |
16 |
сигналы термопреобразователей сопротивления по ГОСТ 6651 |
|
Модуль ввода аналоговых сигналов МВАС |
32 |
напряжение постоянного тока |
|
Модуль вывода аналоговых сигналов МАВ |
8 |
постоянный ток |
|
Модуль ввода дискретных сигналов МВДС-01 |
32 |
состояния датчиков типа "сухой контакт" |
|
Модуль ввода дискретных сигналов МВДС-02 |
24 |
напряжение постоянного/ переменного тока |
|
Модуль вывода дискретных сигналов МДВ-01 |
16 |
состояния "замкнуто"/ "разомкнуто" |
Количество входных и выходных каналов контроллера определяется количеством
и характеристиками модулей, входящих в состав контроллера.
Каркас компоновочный выполняет функции питания, конструктивного и электрического объединения модулей, входящих в состав контроллера.
Модуль центрального процессора выполняет следующие функции:
- управление работой контроллера в соответствии с заданной программой, размещаемой в электрически репрограммируемом запоминающем устройстве. Пользователь имеет возможность изменять алгоритмы приема, обработки данных и управления;
- управление модулями ввода-вывода. Обмен данными и командами между МЦП и модулями ввода-вывода осуществляется по параллельной 8-разрядной шине межмодульного интерфейса;
- обмен данными с персональным компьютером по одному из внешних последовательных интерфейсов;
- вывод информации на встроенный жидкокристаллический индикатор.
Модули ввода-вывода обеспечивают прием и преобразование сигналов первичных преобразователей и датчиков в кодированный электрический сигнал, а также формирование выходных аналоговых и дискретных сигналов.
Основные технические характеристики
Нормальные условия эксплуатации
- температура окружающего воздуха, °C
- относительная влажность, %
- атмосферное давление, кПа Рабочие условия эксплуатации
- температура окружающего воздуха, °C - относительная влажность, %
- атмосферное давление, кПа Напряжение питания, В
Частота питающей сети, Гц
Потребляемая мощность, В А, не более Габаритные размеры, мм, не более Масса, кг, не более
от минус 10 до плюс 40 до 95 % от 86 до 106,7 220 + 22 50+1
40
390 х 275 х 240 6,0
Скорость обмена по внешним последовательным интерфейсам, бит/с - интерфейс радиальный последовательный ("20-мА токовая петля") - RS-232
- RS-485
20 + 5
от 30 до 80 от 86 до 106,7
от 150 до 9600 от 150 до 57600 от 150 до 57600
Технические характеристики измерительных модулей контроллера приведены в таблицах 2, 3, 4. Технические характеристики модулей ввода-вывода дискретных сигналов приведены в таблице 5.
Таблица 2. Технические характеристики модулей ввода-вывода аналоговых сигналов
|
Наименование модуля |
Количество каналов |
Входной сигнал |
Выходной сигнал |
Пределы допускаемой основной приведенной погрешности измерения |
Пределы допускаемой дополнительной погрешности измерения, вызванной отклонением температуры окружающего воздуха от нормальной |
Входное сопротивление |
Нагрузочное сопротивление |
|
МВТС-01 |
32 |
постоянный ток |
24 бит |
± 0.05 % |
не более 200 Ом | ||
|
от 0 до 20 мА | |||||||
|
МВТС-02 |
8 изолированных |
ПОСТОЯННЫЙ ток |
24 бит |
±0,1 % |
не более 200 Ом | ||
|
от 0 до 20 мА | |||||||
|
МВАС |
32 |
напряжение постоянного тока |
24 бит |
± 0,05 % |
не менее 100 кОм | ||
|
от -10 до 10 В | |||||||
|
МАВ |
8 |
12 бит |
постоянный ток |
±0,1 % |
± 0,025 % на каждые 10 °C |
не более 500 Ом | |
|
от 0 до 20 мА |
Таблица 3. Технические характеристики модуля ввода сигналов термоэлектрических преобразователей МВСТП
|
Количество каналов |
16 | ||||||||
|
Входной сигнал |
напряжение постоянного тока | ||||||||
|
от минус 70 до плюс 70 мВ | |||||||||
|
Выходной сигнал |
24 бит | ||||||||
|
Входное сопротивление |
не менее 15 кОм | ||||||||
|
Тип и литерное обозначение НСХ термоэлектрических преобразователей по ГОСТ 6616 |
ТПП 13 R |
ТПП 10 S |
ТПР в |
тжк J |
ТМКн Т |
тнн N |
ТХА К |
ТХКн Е | |
|
Пределы измерения температуры, ° С |
от 0 до 1300 |
от 0 до 1300 |
от 600 до 1600 |
от -200 до 750 |
от -200 до 350 |
от -270 до 1200 |
от -200 до 1200 |
от -200 до 700 | |
|
Пределы основной погрешности измерения |
абсолютной |
± 0,65 °C |
± 0,65 °C |
± 0,50 °C |
± 0,47 °C |
± 0,27 °C |
± 0,70 °C |
± 0,70 °C |
± 0,45 °C |
|
приведенной |
± 0,05 % | ||||||||
|
Пределы допускаемой дополнительной погрешности измерения, вызванной отклонением температуры окружающего воздуха от нормальной |
± 0,05 % на каждые 10 ° С | ||||||||
Таблица 4. Технические характеристики модуля ввода сигналов термопреобразователей сопротивления МВСТС
|
Количество каналов |
16 | ||||||||
|
Входной сигнал |
сопротивление постоянному току | ||||||||
|
от 0 до 1000 Ом | |||||||||
|
Выходной сигнал |
24 бит | ||||||||
|
Тип и условное обозначение НСХ термопреобразователей сопротивления по ГОСТ 6651 |
ТСП 10П W100=l,385 |
ТСП 50П W100=l,385 |
ТСП 100П W1()0=l,385 |
ТСП 500П W100=l,385 |
ТСП 10П W1Oo=l,391 |
ТСП 50П W100= 1,391 |
ТСП 100П W100=l,391 |
ТСП 500П wloo= 1,391 | |
|
Пределы измерения температуры, °C |
от 0 до 850 |
от -200 до 850 |
от-200 до 850 |
от-200 до 260 |
от 0 до 850 |
от -200 до 850 |
от -200 до 850 |
от -200 до 260 | |
|
Пределы основной погрешности измерения |
абсолютной |
± 0,42 ° С |
±0,52 ° С |
± 0,52 ° С |
± 0.23 ° С |
± 0,42 ° С |
± 0,52 ° С |
±0,52 ° С |
± 0,23 ° С |
|
приведенной |
± 0,05 % | ||||||||
|
Пределы допускаемой дополнительной погрешности измерения, вызванной отклонением температуры окружающего воздуха от нормальной |
± 0,05 % на каждые 10 °C | ||||||||
Продолжение таблицы 4
|
Тип и условное обозначение НСХ термопреобразователей сопротивления по ГОСТ 6651 |
тем ЮМ W100= 1,426 |
ТСМ 50М W1Oo= 1,426 |
ТСМ Ю0М Wloo= 1,426 |
ТСМ ЮМ W100=l,428 |
ТСМ 50М W100= 1,428 |
ТСМ ЮОМ W, 00= 1,428 |
ТСН юон Wioo=l,617 | ||
|
Пределы измерения температуры, °C |
от 0 до 850 |
от -200 до 850 |
от -200 до 850 |
от -200 до 260 |
от 0 до 850 |
от -200 до 850 |
от -200 до 850 | ||
|
Пределы основной погрешности измерения |
абсолютной |
± 0,42 ° С |
± 0,52 0 С |
± 0,52 ° С |
± 0,23 0 С |
± 0,42 ° С |
± 0,52 ° С |
±0,52 °C | |
|
приведенной |
± 0,05 % | ||||||||
|
Пределы допускаемой дополнительной погрешности измерения, вызванной отклонением температуры окружающего воздуха от нормальной |
± 0,05 % на каждые 10 °C | ||||||||
Таблица 5. Технические характеристики модулей ввода-вывода дискретных сиг
|
Наименование модуля |
Наименование параметра |
Значение |
|
МВДС-01 |
Количество каналов |
32 |
|
Тип входного сигнала |
состояние двухпозиционного датчика типа "сухой контакт" | |
|
Внутреннее сопротивление датчика (вместе с соединительными линиями): - в состоянии "замкнуто", Ом, не более - в состоянии "разомкнуто", МОм, не менее |
200 1 | |
|
МВДС-02 |
Количество входных каналов |
24 |
|
Тип входного сигнала |
напряжение постоянного или переменного тока | |
|
Диапазон изменения входного сигнала, В |
от 0 до 36 | |
|
Входное сопротивление, кОм, не менее |
15 | |
|
Порог переключения: - нижний предел, В, не более - область переключения, В - верхний предел, В, не менее |
10 от 10 до 15 15 | |
|
МДВ-01 |
Количество выходных каналов |
16 |
|
Тип выходного сигнала |
логические состояния ’’замкнуто" и "разомкнуто" | |
|
Максимальное коммутируемое напряжение постоянно-го/переменного тока. В, не менее |
60 | |
|
Максимальный коммутируемый постоянный/переменный ток, А, не менее |
1 |
Знак Государственного реестра
Знак Государственного реестра наносится на табличку (этикетку) с маркировочными данными, находящуюся на боковой стенке корпуса контроллера, методом химического оксидирования или печатным способом и типографским способом на эксплуатационные документы.
Комплектность
Комплектность контроллера представлена в таблице 6.
Таблица 6.
|
Обозначение |
Наименование |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
ИДЖШ.420002.001 |
Контроллер модульный промышленный АКСИОМА: | ||
|
■ ■ |
Каркас компоновочный |
1 | |
|
ИДЖШ.426471.001 |
Модуль центрального процессора |
1 | |
|
Модуль питания |
1 | ||
|
ИДЖШ.420002.001 РЭ |
Контроллер модульный промышленный АКСИОМА. Руководство по эксплуатации |
1 | |
|
ИДЖШ.420002.001 ПС |
Контроллер модульный промышленный АКСИОМА. Паспорт |
1 | |
|
МП. МН 1332-2003 |
Контроллер модульный промышленный АКСИОМА. Методика поверки |
1 | |
|
ИДЖШ. 00004-01 |
Контроллер модульный промышленный АКСИОМА. Программное обеспечение |
1 |
Носитель ГМД 3,5" или CD |
|
ИДЖШ.00004 31 01 |
Программное обеспечение контроллера модульного промышленного АКСИОМА. Описание применения |
1 | |
|
Модули ввода-вывода: |
от 1 до 8 |
Количество и номенклатура модулей определяется требованиями заказчика | |
|
ИДЖШ.426431.001 |
Модуль ввода токовых сигналов МВТС-01 | ||
|
ИДЖШ. 426431.003 |
Модуль ввода токовых сигналов МВТС-02 | ||
|
ИДЖШ.426431.002 |
Модуль ввода аналоговых сигналов МВАС | ||
|
ИДЖШ.426436.002 |
Модуль вывода аналоговых сигналов МАВ | ||
|
ИДЖШ.42643 2.001 |
Модуль ввода сигналов термоэлектрических преобразователей мвстп |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
|
ИДЖШ.426432.002 |
Модуль ввода сигналов термопреобразователей сопротивления мвстс | ||
|
ИДЖШ.426437.001-01 |
Модуль ввода дискретных сигналов МВДС-01 | ||
|
ИДЖШ.426437.001-02 |
Модуль ввода дискретных сигналов МВДС-02 | ||
|
ИДЖШ.426436.001-01 |
Модуль вывода дискретных сигналов МДВ-01 | ||
|
- |
Упаковка |
Поверка
Поверка контроллера проводится в соответствии с МП. МН 1332-2003 "Контроллер модульный промышленный АКСИОМА. Методика поверки". Основные средства измерений, применяемые для поверки, приведены в таблице 7. Межповерочный интервал -12 месяцев.
Таблица 7.
|
Наименование эталонного оборудования. Основные метрологические и (или) технические характеристики |
Тип | |
|
1 |
Прибор для поверки вольтметров программируемый Поддиапазон 10 В. Пределы допускаемой основной погрешности установки напряжений ±(5-10'5-UK + 40) мкВ |
В1-13 |
|
2 |
Калибратор программируемый Поддиапазон 10 мА - пределы допускаемой основной погрешности ±(0,14К + 0,1) мкА. Поддиапазон 100 мА - пределы допускаемой основной погрешности ±(0,1-1к + 1) мкА. |
П320 |
|
3 |
Компаратор напряжений. Класс точности 0,0005 |
Р 3003 |
|
4 |
Мера электрического сопротивления. Сопротивление 100 Ом; 2 разряд |
Р 331 |
|
5 |
Мера электрического сопротивления многозначная. Устанавливаемые значения сопротивления от 0,01 до 10000 Ом. Класс точности 0,002 |
Р 3026-1 |

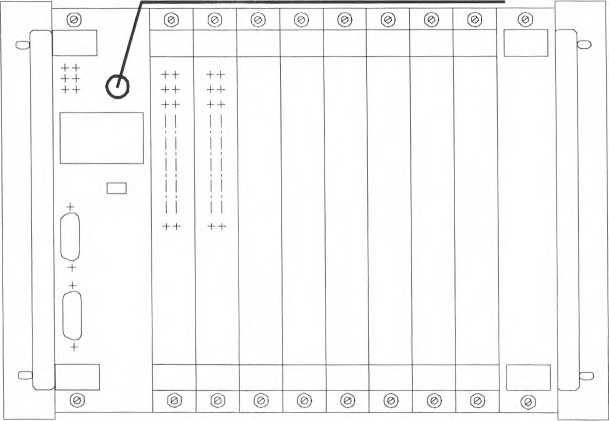

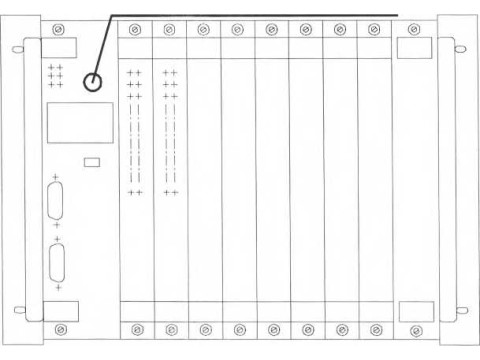

Клеймо-наклейка наносится на переднюю панель модуля центрального процессора рядом с жидкокристаллическим индикатором в соответствии с рисунком 1.
Место нанесения клейма-наклейки
Рисунок 1.
Нормативные документы
1 ТУ РБ 100118138.004-2004 Контроллер модульный промышленный АКСИОМА. Технические условия;
2 ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
3 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);
4 ГОСТ 26104-89 Средства измерений электронные. Технические требования в части безопасности. Методы испытаний.
Заключение
Контроллер соответствует ТУ РБ 100118138.004-2004, ГОСТ 12997-84, ГОСТ 14254-96, ГОСТ 26104-89.
налов.
Смотрите также
