Счетчики электрической энергии трехфазные индукционные СА4-514
| Номер в ГРСИ РФ: | РБ 03 13 1562 03 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | СООО "МЗЭП-1", г. Брест |
|
Описание типа РБ 03 13 1562 03 [2003-01-01]
rb-03-13-1562-03_2003-01-01.pdf
|
Скачать |
Счетчик электрической активной энергии трехфазный индукционный СА4-514 (далее-счетчик) предназначен для измерения потребления активной энергии в трехфазных четырехпроводных цепях переменного тока .
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1562 03 |
| Наименование | Счетчики электрической энергии трехфазные индукционные СА4-514 |
| Год регистрации | 2003 |
| Номер сертификата | 2513 |
| Дата регистрации | 2003-09-30 |
| Срок действия | - |
| Получатель сертификата | СООО "МЗЭП-1", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "МЗЭП-1"
Адрес: ул. Московская, 202, 224020, г. Брест
Контакты: (0162) 40-91-54 / (0162) 40-92-16 / mzep@brest.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.259-77 |
Поверители
Скачать
|
Описание типа РБ 03 13 1562 03 [2003-01-01]
rb-03-13-1562-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчик электрической активной энергии трехфазный индукционный СА4-514 (далее-счетчик) предназначен для измерения потребления активной энергии в трехфазных четырехпроводных цепях переменного тока .
Счетчик предназначен для работы в закрытых помещениях при температуре от минус 20 до плюс 50° С и относительной влажности воздуха не более 80 % при температуре 25° С.
Счетчик СА4-514 - непосредственного включения, однотарифный;
Область применения счетчика - измерение активной электрической энергии на объектах промышленности и в быту.
Описание
Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.
Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на раме и закрывается кожухом, изготовленным из «Лексана».
Измерительный механизм счетчика состоит из вращающего элемента, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Класс точности по ГОСТ 6570-96 - 2,0.
2 Номинальное линейное напряжение - 380 В.
3 Номинальный ток: 10 А
4 Максимальный ток: 40 А
5 Масса, не более 3,2 кг.
6 Габаритные размеры: 283x174x129 мм.
7 Средний срок службы не менее: 32 лет
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра указан в паспорте счетчика.
Комплектность
В комплект поставки входят: счетчик электрической энергии, крышка зажимной коробки, руководство по эксплуатации, коробка упаковочная .
Допускается групповая потребительская тара без индивидуальных упаковочных коробок.
Поверка
Осуществляется согласно:
- ГОСТ 8.259-77 "ГСИ. Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки.”
Межповерочный интервал - 4 года.
Поверка производится на стенде для регулировки и поверки трехфазных счетчиков активной электрической энергии ОТИБ.468219.128 или других установках, прошедших метрологическую поверку в установленном порядке.
Нормативные документы
ГОСТ 6570-96 "Счетчики электрической активной и реактивной энергии индукционные. Общие технические условия”
ТУ 4228-047-00226023-99 "Счетчики электрической активной энергии трехфазные индукционные СА4-514, СА4-516 Технические условия”.

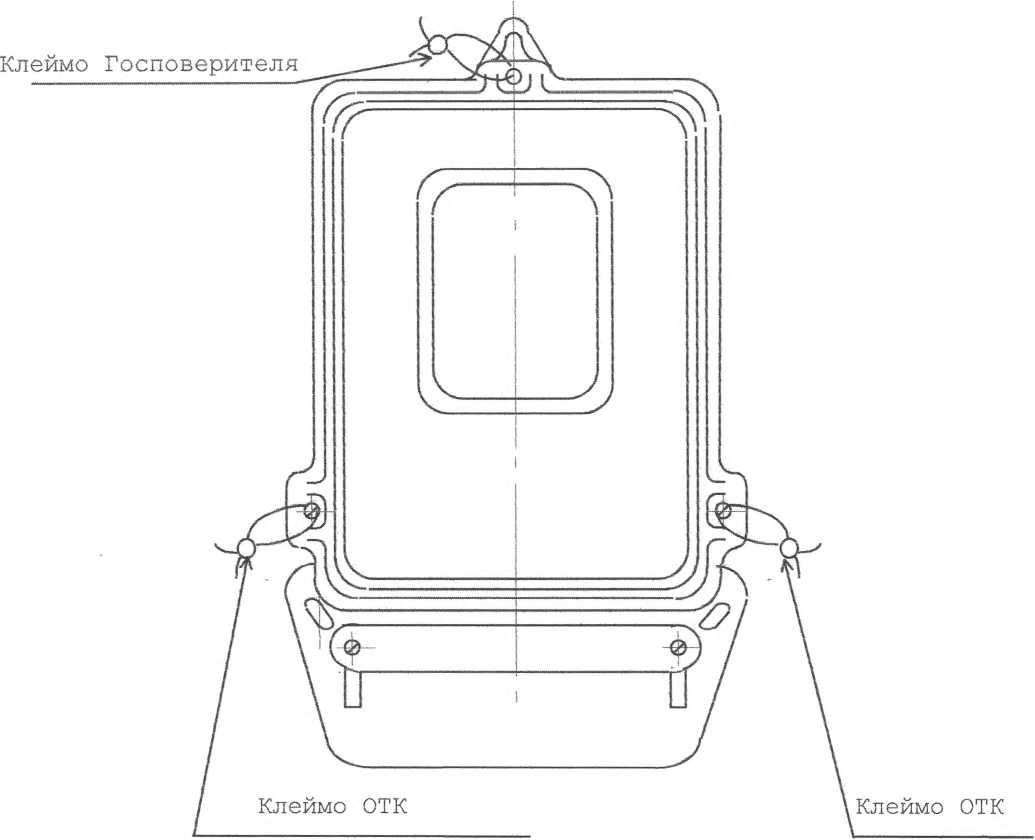

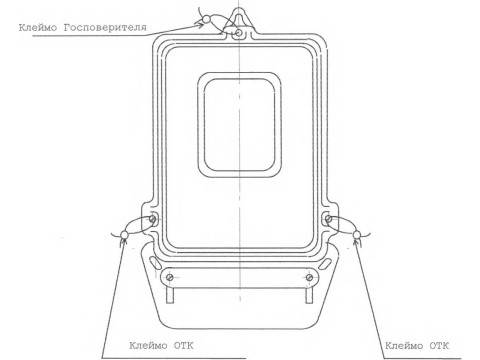

Место клеймения
Заключение
Счетчик электрической активной энергии трехфазный индукционный СА4-514 требованиям распространяющихся на него нормативнотехнических документов соответствует.
