Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш

Назначение

Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш (далее - счетчики) исполнения с шунтовым преобразователем тока предназначены для измерения и учета активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве для работ в закрытых помещениях при температуре от минус 30 до плюс 50 °C и относительной влажности воздуха 90 % при температуре 30 °C.

Описание

Счетчики представляют собой интегрирующий измерительный прибор электронной системы, в состав которого входят:

- измерительный элемент, создающий на выходе импульсы, число которых пропорционально измеряемой активной энергии;

- счетный механизм шагового действия с числом разрядов слева от запятой не менее пяти и одним разрядом справа от запятой, дающий показания непосредственно в киловатт-часах;

- совмещенные основное передающее устройство и испытательный выход (в дальнейшем телеметрическое устройство);

- светодиодный индикатор функционирования, мигающий синхронно с импульсами на испытательном выходе;

- щиток с указанием параметров счетчиков.

Механизм счетчиков, расположенный в круглом цоколе, закрывается прозрачным или непрозрачным кожухом.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности

-1,0

- 220 В

-50 Гц

-5 А

-(187 - 242) В - (0,25 - 60) А

Номинальное напряжение Номинальная частота

Номинальный ток

Диапазон изменения напряжения

Диапазон изменения тока

Диапазон изменения частоты Цена одного разряда счетного механизма:

младшего

старшего, не менее Постоянная счетчика Условия эксплуатации Потребляемая мощность в цепи напряжения:

полная

активная в цепи тока:

полная

Средняя наработка до отказа

Средний срок службы Масса счетчика, не более Габаритные размеры, не более

- (47,5 - 52,5) Гц

- 0,1 кВт-ч

- 10000 кВт-ч

- от 1000 до 64000 имп/(кВт-ч)

- от минус 30 до плюс 50 °C

-4,5 В-А

- 1,0 Вт

-0,15 В-А

- 320 000 ч

- 30 лет

- 0,7 кг

-(212x137x118) мм

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на щитке счетчика методом офсетной печати или другим способом, не ухудшающим качества, и на паспорт.

Комплектность

В комплект поставки входят: счетчик с крышкой зажимной коробки, паспорт, упаковочная коробка, методика поверки (поставляется по отдельному договору).

Поверка

Поверка осуществляется по методике поверки МП.БР 023-2003

Межповерочный интервал - 5 лет.

ПЕРЕЧЕНЬ ОСНОВНОГО ОБОРУДОВАНИЯ, НЕОБХОДИМОГО ДЛЯ ПОВЕРКИ

Установка для регулировки и поверки счетчиков электрической энергии ЦУ68ОО.

Универсальная пробойная установка У ПУ-10.

Разрешается применение других средств измерения, обеспечивающих требуемую точность измерений и прошедших метрологическую поверку в установленном порядке.

Нормативные документы

ГОСТ 30207-94 "Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2)".

ТУ РБ 200032892.009-2003 "Счетчики электрической энергии однофазные электронные ЦЭ2736-Ш, ЦЭ4003-Ш. Технические условия".

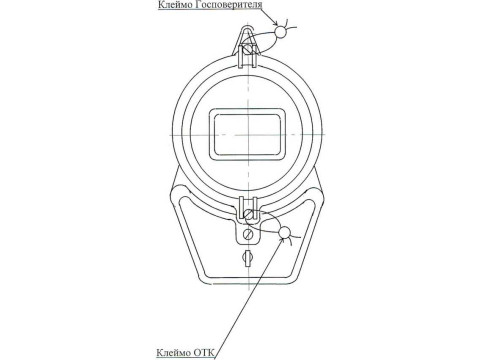

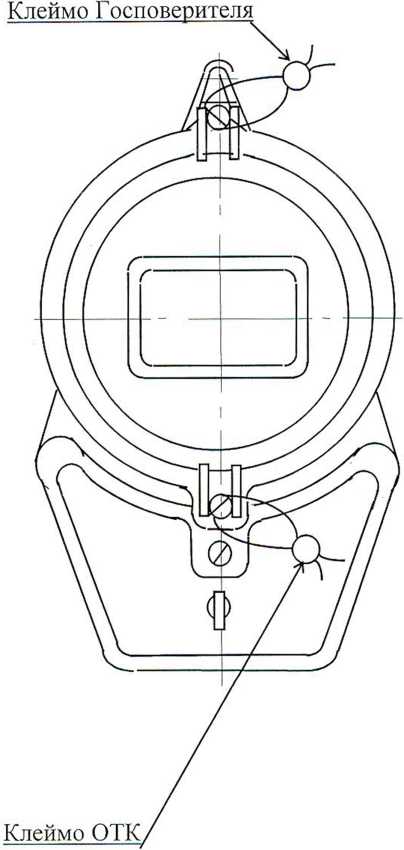

МЕСТО КЛЕИМЕНИЯ

Заключение

Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш требованиям, распространяющихся на них нормативно-технических документов, соответствуют.
