Комплекты образцов КСОП

Номер в ГРСИ РФ:	РБ 03 20 3766 14
Раздел:	Средства неразрушающего контроля [20]
Производитель / заявитель:	ООО НПК "ЛУЧ", г. Москва

Скачать

	Описание типа РБ 03 20 3766 14 [2014-12-16] rb-03-20-3766-14_2014-12-16.pdf	Скачать
	Описание типа РБ 03 20 3766 14 [2008-07-15] rb-03-20-3766-14_2008-07-15.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Комплекты образцов КСОП (далее по тексту - комплекты) предназначены для настройки, поверки и калибровки вихретоковых дефектоскопов, проверки порога чувствительности и рабочего зазора.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 3766 14
Наименование	Комплекты образцов КСОП
Год регистрации	2014
Номер сертификата	9334
Дата регистрации	2014-08-26
Срок действия	2016-08-01
Получатель сертификата	ООО "НПК "ЛУЧ", г. Балашиха Московской обл., Россия (RU)

Производитель / Заявитель

ООО "НПК "ЛУЧ"

Адрес: ш. Ильича, д. 1, мкр. Салтыкова, г. Балашиха, Московская обл., 143930

Контакты: (498) 520-77-99, 961-09-03, luch@luch.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится: для средств измерений изготовленных до 01.07.2011 по документу КСОП-70.47621206.00 ПС, утвержденному в 2006 г.; для средств измерений, изготовленных после 01.07.2011 по документу ЛИВЕ.415119.023 ПС, утвержденному в 2011 г.
Признание поверки	Первичная при выпуске из производства: ООО "НПК "ЛУЧ" (номер реестра - №1825, шифр поверительного клейма - ГБМ)(НТК №09-14).

Поверители

Скачать

	Описание типа РБ 03 20 3766 14 [2014-12-16] rb-03-20-3766-14_2014-12-16.pdf	Скачать
	Описание типа РБ 03 20 3766 14 [2008-07-15] rb-03-20-3766-14_2008-07-15.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Комплект состоит из образцов с искусственными дефектами СОП-Д.М и образцов зазора СОН-Т.Н. Фотографии образцов представлены на рисунке 1.

Образцы СОП-Д.М воспроизводят дефекты типа нарушения сплошности материала (поверхностные трещины) и представляют собой металлический брусок в виде параллелепипеда, на поверхностях которого нанесены от одного до пяти искусственных дефектов разной глубины и ширины.

В обозначении СОП-Д.М принято: Д - количество искусственных дефектов на образце; М - число, определяющее материал образца:

001 - сталь 45;

002 - сплавД16Т;

003 - коррозионно-стойкая, жаростойкая и жаропрочная сталь марки 12XI8H10T*;

004 - титановый сплав марки ВТ 1-0*;

005 - углеродистая конструкционная сталь марки 20*;

006 алюминиевый сплав марки АК9*;

007 - легированная конструкционная сталь марки 20Х*;

008 - магниевый сплав марки МА12*;

009 - теплоустойчивая сталь марки 12МХ*;

010 - медно-цинковый сплав марки JI63*.

* По заказу потребителя в качестве материала образца допускается использование других марок материалов данного вида.

Образцы СОП-Т.Н воспроизводят зазор и представляют собой прямоугольную пластину из диэлектрического материала, например, гетинакса. определенной толщины.

В обозначении СОП-Т.Н принято: Г - образец зазора; Н - толщина образца в десятых долях миллиметра.

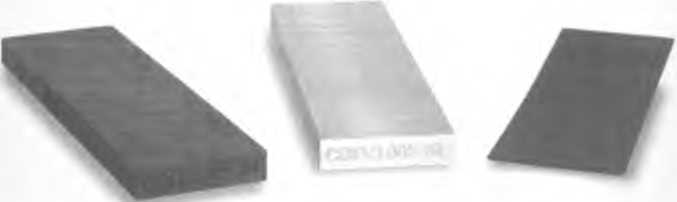

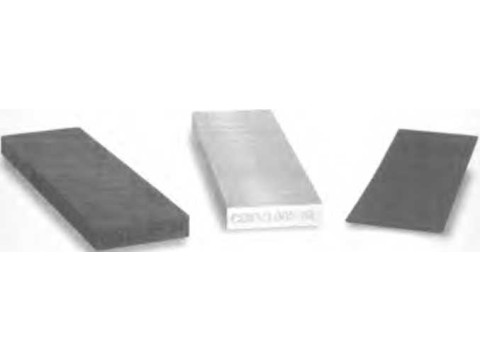

Рисунок 1 - Общий вид образцов СОП-Д.М и СОП-Т.Н

Технические характеристики

Основные характеристики образцов представлены в таблицах 1 и 2.

Таблица 1 - Образцы с искусственными дефектами СОП-Д.М.

Наименование параметра		Значение параметра
Диапазон глубины дефектов, мм		от 0,1 до 10,0
Шаг глубины дефектов, мм		0,1
Пределы допускаемой абсолютной погрешности значения глубины дефектов, мм, в диапазоне глубин	от 0,1 до 1,0 мм	±0,05
	от 1,1 до 3,0 мм	±0,10
	от 3,1 до 5,0 мм	±0,25
	от 5,1 до 10,0 мм	±0,50
Диапазоны ширины дефектов, мм, в диапазоне глубин	от 0,1 до 0,5 мм	от 0,05 до 0,15
	от 0,6 до 1,0 мм	от 0,05 до 0,25
	от 1,1 до 3,0 мм	от 0,10 до 0,30
	от 3,1 до 10,0 мм	от 0,10 до 0,50
Пределы допускаемой абсолютной погрешности значения ширины дефектов, мм		±0,ЗХ, где X -действительное значение ширины дефекта, мм
Шероховатость поверхности Ra, мкм, не более		2,5
Габаритные размеры, мм, не более	длина	100
	ширина	30
	высота	от 5 до 15

Таблица 2 - Образцы зазора СОП-Т.Н.

Наименование параметра		Значение параметра
Диапазон толщины образцов, мм		от 0,1 до 10,0
Шаг толщины образцов, мм		0,1
Пределы допускаемой абсолютной погрешности значения толщины образцов, мм, в диапазоне толщин	от 0,1 до 0,9 мм	±0,05
	от 1,0 до 2,9 мм	±0,10
	от 3,0 до 4,9 мм	±0,25
	от 5,0 до 10,0 мм	±0,50
Габаритные размеры, мм, не более	длина	100
	ширина	30
	высота	от 0,1 до 10,0

Условия эксплуатации:

- температура окружающего воздуха от минус 10 до 50 °C;

- относительная влажность до 80% при 25 °C;

- атмосферное давление от 84,0 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта КСОП, ЛИВЕ.415119.023 ПС типографским способом.

Комплектность

№	Наименование	Количество
1	Образец с искусственными дефектами СОП-Д.М*	1* шт.
2	Образец зазора СОП-Т.Н*	1* шт.
3	Чехол**	1 шт.
4	Комплект образцов КСОП. Паспорт. ЛИВЕ.415119.023 ПС.	1 экз.

* Количество образцов в комплекте и их типы определяются при оформлении

заказа.

* *Поставляется по дополнительному заказу.

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» паспорта

Комплект образцов КСОП. ЛИВЕ.415119.023 ПС», утвержденным ГЦИ СИ ФГУП •ВНИИМС» в мае 2011 г.

Основные средства поверки: микрометр гладкий МК25, 0,01 (ГОСТ 6507-90), профилограф-профилометр Форм Талисурф Интра, диапазон измерения шероховатости поверхности 1мм , погрешность 3% (регистрационный номер Государственного реестра № 20668-00), индикатор часового типа с ценой деления 0,01 мм, мод. ИЧ 10 (регистрационный номер Государственного реестра № 40149-08).
