Приборы для измерения люфта рулевого управления автотранспортных средств ИСЛ-401М

Назначение

Приборы для измерения суммарного люфта рулевого управления автотранспортных средств ИСЛ-401М (далее прибор) предназначены для измерения суммарного люфта рулевого управления автотранспортных средств, в том числе легковых, грузовых автомобилей, автобусов и др.

Описание

Принцип действия прибора основан на измерении основным блоком угла поворота рулевого колеса автотранспортных средств от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону от положения, примерно соответствующего прямолинейному движению автотранспортного средства.

Конструктивно прибор состоит из двух функциональных блоков: основного блока (ОБ) и датчика начала поворота управляемого колеса (ДНП). Основной блок прибора состоит из несущей системы с пружинными захватами для установки блока на обод рулевого колеса автотранспортного средства. На несущей системе установлен узел электроники, содержащий измеритель угла, микропроцессорную систему, жидкокристаллический знаковый индикатор, две кнопки управления и разъемы для подключения кабеля ДНП и кабеля питания от гнезда прикуривателя. Датчик начала поворота управляемого колеса выполнен на базе преобразователя углового перемещения поворотной планки в линейное. Поворотная планка ДНП опирается на обод управляемого колеса в двух точках, располагаемых симметрично относительно оси вращения колеса. При достижении определенного углового перемещения управляемого колеса ДНП вырабатывает команду микропроцессору ОБ на начало, а затем (при повороте в противоположную сторону) на конец измерения угла суммарного люфта. ДНП имеет Т-образную опору, регулируемую по высоте. В ДНП установлен встроенный аккумулятор для автономного питания прибора. Па ДНП расположены также разъем для зарядки аккумулятора и светодиод для индикации завершения процесса зарядки.

Прибор имеет две модификации (модели): ИСЛ-401М и ИСЛ-401МК. Модель ИСЛ-401МК дополнительно имеет вывод данных с ОБ на компьютер через порт RS-232. Прибор имеет следующие дополнительные функции:

- автоматическое отключение при отсутствии действий оператора;

- вывод данных с ОБ на компьютер через порт RS-232 (для модели ИСЛ-401 МК).

Фотография общего вида прибора представлена на рисунке 1. Схемы пломбировки от несанкционированного доступа изображены на рисунке 2.

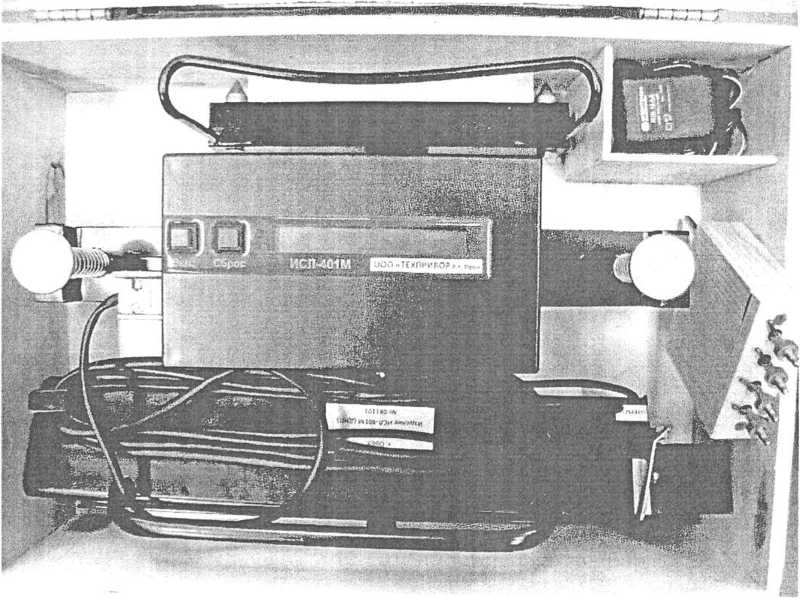

Рисунок 1. Фотография общего вида прибора в укладочной таре.

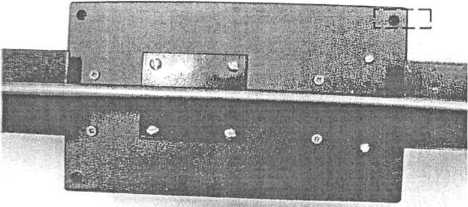

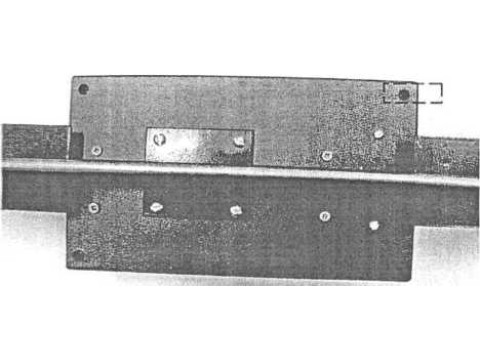

Основной блок (тыльная сторона)

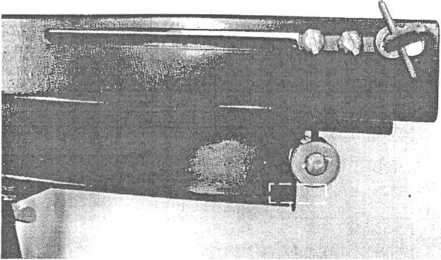

Датчик начала поворота управляемого колеса

Рисунок 2. Схемы пломбировки прибора.

Программное обеспечение

Программное обеспечение осуществляет определение и индикацию измеренных величин.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренны? изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Диапазон измерений угла суммарного люфта рулевого управления, °            0-30

Пределы допускаемой основной абсолютной погрешности измерений угла суммарного люфта рулевого управления, °

±0,5 0,06±0,01

Угол регистрации начала поворота управляемого колеса.

Норвоьные условия эксплуатации: ^етвратура окружающего воздуха, °C; отвосжтельная влажность. %

Рэабочве условия эксплуатации: ^емиерогура окружающей среды, °C;

ОЕЖЮпеяьная влажность воздуха при 25°С, %, не более

Условия транспортирования и хранения: ьоешсршура окружающей среды, °C;

С'стоежгедьная влажность воздуха при 25°С, %, не более

НкнфЖЖЕКие питания постоянного тока, В Пстреоляемая мощность. Вт, не более Ггб&зжшые размеры, мм, не более:

ССЖЯН0ГО блока;

датчика начала поворота управляемого колеса;

sfMoopa з таре

МЬасса. кг. не более: основного блока;

датчика начала поворота управляемого колеса;

прибора в таре

Срок службы. лет, не менее

15-25

50-80

минус 10-40

95

минус 30-40 98 11,0- 14,5

415x135x140 455x150x310 550x160x360

3

8

14

8

Звяк утверждения типа

Знак утверждения типа наносят типографским способом на титульные листы паспорта я руководства по эксплуатации и на шильдик, закрепленный на корпусе основного блока.

Кжмплектность средства измерений

1. Прибор (блоки ОБ и ДНП)......................................................................................1 шт.

2. Упор...........................................................................................................................2 шт,

3. Упор длинный...........................................................................................................2 шт.

4. Зарядное устройство для аккумулятора.................................................................1 шт.

5. Кабель питания от гнезда прикуривателя автомобиля.........................................1 шт.

6. Тара............................................................................................................................] шт.

7. Руководство по эксплуатации (включая методику поверки)..............................1 экз.

8. Паспорт.....................................................................................................................1 экз.

Пвверкэ

осуществляется по документу МП 06/009-11 «Приборы для измерения суммарного люфта рулевого управления автотранспортных средств ИСЛ-401 М. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29 сентября 2011 г.

Основные средства поверки:

-установка поверочная УПЛ-М, задаваемые углы суммарного люфта рулевого управления О; 10; 20; 25 и 30°, абсолютная погрешность А-±6’;

-индакалор часового типа ИЧ 10,(0-10) мм, КТ 1.

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации прибора.

НормпквыехтЕШнвсаЕ j—л ш ши, устанавливающие требования к приборам для измерения «зумянрмм* лнфтя рулевого управления автотранспортных средств исл-тм

L КшшхиЙ регзапвент о безопасности колесных транспортных средств. -

ГОСТ Р           Ажплриааюртные средства. Требования безопасности к техническому состоянию и жжай

2 ГОСТЖЖ6-81 Государственный первичный эталон и государственная поверочная схема дзя средгтз измерении плоского утла.

3 . ТУ 4577-003-318831157-2006. Прибор для измерения суммарного люфта рулевого управления азтстреэспортных средств ИСЛ-401М. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- осуществление мероприятий государственного контроля (надзора).
