Стенды для измерения, контроля и регулировки углов установки колес автомобилей GT

Назначение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей GT предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей и грузовых автомобилей.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.

Описание

Фирма "Precyzja-Technik Sp. z о.о." выпускает следующие стенды для измерения, контроля и регулировки углов установки колес автомобилей GT (далее - стенды GT): базовая модель - GTI Geomaster, модификации - GTI Progeo 838, GeoTest 60, GTO Laser, GTL Truck.

Стенды GTI Geomaster выпускают трех исполнений:

GTI Geomaster Standard - стенды оснащены измерительной системой с передачей измеренных данных по проводной связи. Основные конструктивные элементы стенда расположены в шкафчике;

GTI Geomaster Radio - стенды оснащены измерительной системой, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц;

GTI Geomaster Specjal - стенды оснащены измерительной системой с передачей измеренных данных по проводной связи. Основные конструктивные элементы стенда расположены на передвижной стойке.

Обработка информации в стендах GTI Geomaster и выдача результатов измерений проводится с помощью стандартного персонального компьютера и программным обеспечением версии VI.8.

Стенды GTI Progeo 838 выпускают двух исполнений:

GTI Progeo 838 Standard - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, с передачей измеренных данных по проводной связи;

GTI Progeo 838 Radio - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц;               ___

Обработка информации в стендах GTI Progeo 838 и выдача результатрй^йэм^вний проводится с помощью стандартного персонального компьютера с^рро^ммньШ обеспечением версии V02.06.00.                                                  // .(„.д,.,. Д?INM„п

Il I 'Г'.' 1 .1 .‘л*-рИ:»|Й / /I

V \1 < •         Беларусь / I

стр. 1 из 7                                                 #

GeoTest 60 выпускаются двух исполнений:

GeoTest 60 Standard - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, с передачей измеренных данных по проводной связи;

GeoTest 60 Radio - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц.

Обработка информации в стендах GeoTest 60 и выдача результатов измерений проводится с помощью стандартного персонального компьютера с про1"раммным обеспечением версии VI.8.

Стенды GTI Geomaster, GTI Progeo 838 и GeoTest 60 конструктивно состоят из передвижного блока управления, в котором установлены персональный компьютер, цветной монитор, клавиатура, принтер, четыре измерительные головки с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и два электронных или механических поворотных диска. Стенды GTI Geomaster Radio, GTI Progeo 838 Radio и GeoTest 60 Radio дополнительно содержат пульт дистанционного управления, радиопередатчик и приемник сигналов.

Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

В измерительных головках стенда GTI Geomaster используют прецизионные многооборотные потенциометры, сопряженные друг с другом при помощи эластичных тяг.

В измерительных головках стенда GTI Progeo 838 и GeoTest 60 используют прецизионные датчики измерения углов установки колес автомобилей. Для измерения углов схождения используются сенсоры с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. Для измерения углов развала и наклона осей используются биаксиальные сенсоры отклонения (инклинометры).

На панели измерительных головок стендов GTI Geomaster, GTI Progeo 838 и GeoTest 60 имеются кнопки управления и уровень.

Стенды GTO Laser конструктивно состоят из четырех или двух измерительных головок, которые хранятся на передвижной приборной стойке или на настенном кронштейне, комплекта вспомогательных устройств для крепления их на колесах автомобиля и двух механических поворотных дисков. Передние измерительные головки состоят из корпуса с консолью, механического модуля и механизма схождения, закрепленного на консоли. В корпусе смонтирован лазер, проектирующий луч на задние измерительные головки, разъемы питания и светодиоды, сигнализирующие о работе лазера и разрядке аккумуляторных батарей. Механический модуль содержит уровень и лимбы для измерения угла наклона колеса и угла наклона шкворня. В механизм схождения смонтирован лазер, излучающий луч на противоположную измерительную головку со шкалой для измерения схождения колес. Задняя измерительная головка состоит из корпуса, механического модуля и зеркала с откидным экраном. Механический модуль содержит уровень и лимбы для измерения угла схождения и угла наклона колеса.

Стенды GTL Truck выпускают трех исполнений:

GTL Truck Standard - стенды оснащены измерительной системой расположенной на стойке. Выдача результатов измерений проводится на встроенном жидкокристаллическом дисплее измерительных головок;

GTL Truck LUX - стенды оснащены измерительной системой расположенной в шкафчике. Выдача результатов измерений проводится на встроенном жидкокристаллическом дисплее измерительных головок;                                            ____

GTL Truck Profi - стенды оснащены измерительной системой pacru^rwvHiTtxi в шкафчике. Обработка информации и выдача результатов измерений проводит^ с^мдшвю стандартного персонального компьютера.                                ff .....Д; «

В стендах GTL Truck используется программное обеспечение версии vl(XL/I Стенды GTL Truck конструктивно состоят из приборной стойки, двух Измерительных a n г

головок с комплектом вспомогательных устройств, двух механических поворотных дисков и двух измерительных линеек. Приборная стойка служит для подзарядки аккумуляторов и хранения измерительных головок.

Измерительная головка состоит из корпуса и консоли. Внутри корпуса находятся оптоэлектронные датчики измерения вертикальных углов (уклономеры), лазер и процессор для обработки информации. На поверхности корпуса находится жидкокристаллический дисплей для отображения информации, электронный уровень, кнопки управления и светодиод, сигнализирующий о разрядке аккумуляторных батарей. На конце консоли находится прецизионный потенциометр, оснащенный зацепкой для эластичных тяг, служащий для измерения схождения передних колес.

В комплект вспомогательных устройств входят два экрана, закрепляемых на задних колесах. Линейки измерительные закрепляются на раму автомобиля и служат для определения оси симметрии.

В стендах GTI Geomaster, GTI Progeo 838, GeoTest 60 и GTL Truck Profi управление процессом измерений производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера заложена база около 10000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

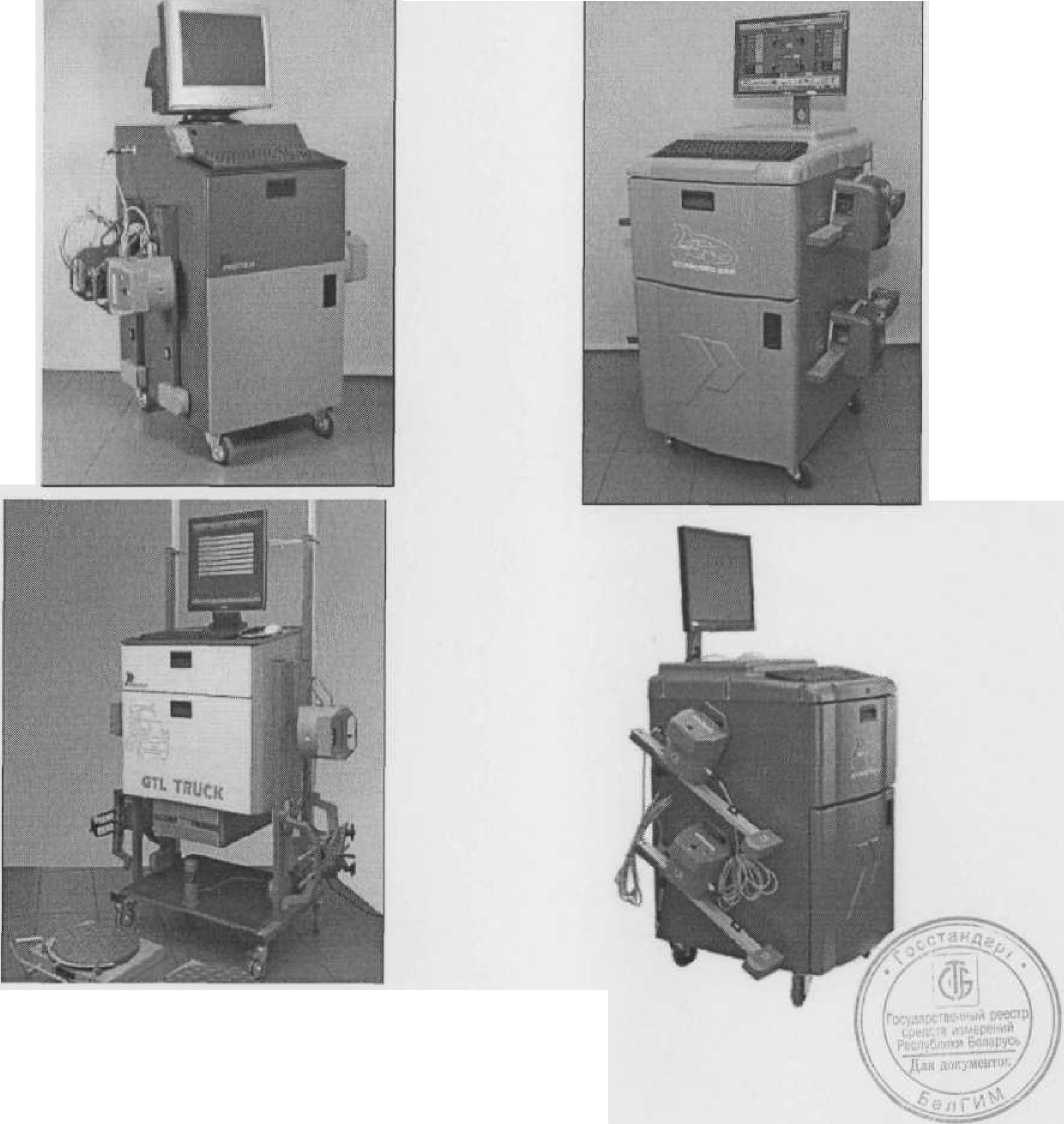

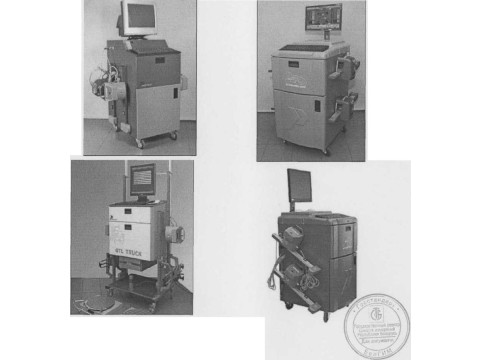

Внешний вид стендов представлен на рисунке 1.

Рисунок 1 стр.3 из 7

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики стендов для измерения, контроля и регулировки углов установки колес автомобилей GT приведены в таблице 1.

Таблица 1

Гиэдасс           и

I           /1>Ч)<!НИЙ I

\            b..''WpW. /

\ Дл;< v/

Продолжение таблицы 1

* - значение приведено для поддиапазона измерений ±2°/ для полного диапазона измерений.

** - расчетный параметр, производное от углов схождения и развала, обеспечивается конструкцией стендов.

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов GT входят:

- стенд для измерения, контроля и регулировки углов установки колес автомобилей;

- пакет программного обеспечения для GTI Geomaster;

- пакет программного обеспечения для GTI Progeo 838;

- пакет программного обеспечения для GTL Truck;

- пакет программного обеспечения для GeoTest 60;

- фиксаторы рулевого колеса и педали тормоза;

- электронные или механические поворотные круги;

- провода соединительные;

- измерительные комплекты, передние и задние;

- руководство по эксплуатации;

- методика поверки МРБ МП. 1464-2005.

Дополнительные принадлежности:

- спойлер-адаптеры для автомобилей с нестандартной конфигурацией бамперов (для GTI Geomaster, GTO Laser);

- дополнительное программное обеспечение со снимками и описанием регулировок (HELP) (для GTI Progeo 838);

- дополнительное программное обеспечение для автомобилей группы VW (MULTILINK) (для GTI Progeo 838);

- дополнительное программное обеспечение для автомобилей Mercedes GTI Progeo 838);

- зажим быстрофиксирующий Pro Clamp 12"-22" Progeo (максимальный диаметр обода колеса 566 мм) (для GTI Progeo 838);

- зажим быстрофиксирующий Pro Clamp Plus 12"+24" Progeo (максимальный диаметр обода колеса 616 мм) (для GTI Progeo 838);

- зажим универсальный SL Progeo 12"-Н20" (максимальный диаметр обода колеса 546 мм) (для GTI Progeo 838);

- стабилизатор напряжения для компьютера со специальным фильтром антишумовым и аварийным питанием типа-UPS 250 (для GTI Progeo 838).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Precyzja-Technik Sp. z о.о.", Польша.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования".

МРБ МП. 1464-2005 "Стенды для измерения, контроля и регулировки углов установки колес автомобилей GT. Методика поверки".

Заключение

Стенды для измерения, контроля и регулировки углов установки колес автомобилей GT соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Межповерочный интервал: не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт,93, тел. 3349813. Аттестат аккредитации № BY/112 02.1.0.0025.
