Дозиметр поисковый микропроцессорный МКС-РМ1402

Назначение

Дозиметр поисковый микропроцессорный МКС-РМ1402 (далее по тексту дозиметр) является профессиональным прибором, предназначенным для поиска, обнаружения и локализации радиоактивных материалов по внешнему гамма излучению,.

Дозиметр может быть использован для поиска и обнаружения радиоактивных веществ и специальных ядерных материалов в составе систем физической защиты АЭС, радиохимических производств, хранении ядерных материалов, в службах спецконтроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.

Описание

Принцип действия дозиметра основан на сравнении числа импульсов, поступающих с выхода блока детектирования гамма излучения с пороговым значением, рассчитанным на основе измерения текущего гамма фона (полученного при калибровке прибора) и установленных коэффициентов.

Блок детектирования гамма излучения выполнен в виде отдельного блока на основе сцинтиллятор-фотодиод. Блок детектирования преобразует гамма кванты в электрические импульсы квазигауссовой формы, которые затем поступают в блок обработки.

Блок обработки осуществляет тестирование прибора , управляет всеми режимами работы , ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), звуковой сигнализатор и сигнализатор вибрационный. Выдача информации на звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения. Сигнализатор вибрационный выполнен в виде миниатюрного прибора, который с помощью клипсы может крепиться на элементах одежды.

Питание прибора осуществляется от встроенной аккумуляторной батареи напряжением 6 В.

Конструктивно прибор выполнен в виде трех портативных блоков:

- блока детектирования ;

- блока обработки;

- блока сигнализатора вибрационного.

Каждый блок имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.)

Для удобства обследования крупногабаритных объектов блок детектирования может устанавливаться на удлинительную штангу.

На лицевой панели блока обработки расположены кнопки управления, ЖКИ и звуковой сигнализатор. Заряд аккумуляторной батареи осуществляется от внешнего зарядного устройства , которое может поставляться в составе прибора.

Основные технические характеристики.

1 .Диапазон измерения мощности эквивалентной дозы гамма излучения Н*( 10)                                 (0,05-40) мкЗв/ч

2. Диапазон регистрируемых энергий             (0,06-7,2^ МэВ

3. Основная относительная погрешность измерений

мощности эквивалентной дозы по b7Cs, в нормальных

9. Время непрерывной работы дозиметра от

одного комплекта батарей:

- без использования сигнализаторов звукового

и вибрационного,                                          не менее 100ч

- при непрерывной работе сигнализатора

звукового,

- при непрерывной работе сигнализатора вибрационного,

10. Допустимые условия работы :

-диапазон рабочих температур,

-относительная влажность,

-давление,

11. Габаритные размеры составных частей установки:

блок обработки

блок детектирования

сигнализатор вибрационный

12. Масса составных частей установки: блок обработки

-блок детектирования УД КГ

- сигнализатор вибрационный

13. Срок эксплуатации,

14. Средняя наработка на отказ

не менее 25ч

не менее 20ч

от -30 до +50 °C (ЖКИот-Юдо +50 °C) до95 % при 2 5 °C от 84 до 106,7 кПа

107x85x43, мм 188x045, мм 46x013, мм

0,35кг

0,3кг

0,05кг

не менее 8 лет не менее 10000ч

Знак государственного реестра

Знак государственного реестра наносится на эксплуатационную документацию типографским способом

Комплектность

Комплектность МКС-РМ1402 соответствует таблице

Таблица

Продолжение таблицы

Поверка

Поверка прибора осуществляется по методике поверки МП 98.

Средства измерений необходимые для проведения поверки согласно МП98.

Установка поверочная дозиметрическая с источником 137Cs, удовлетворяющая требованиям ГОСТ 8.087-81 и обеспечивающая диапазон мощности от 0,7 до 5,0 мР/ч. Погрешность аттестации установки поверочной дозиметрической не более 6%.

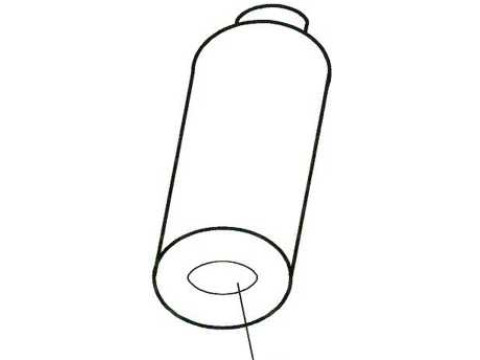

Оттиск поверительного клейма наносится на корпус блока детектирования, входящий в состав прибора,в соответствии с рисунком.

Место нанесения оттиска клеима поверителя

Нормативные документы

Нормативными документами на МКС-РМ1402 являются - технические условия ТУ РБ 14804920.017-98, ГОСТ 27451-87, ГОСТ 25935 -83, МИ 1788-87.

Заключение

Дозиметр поисковый микропроцессорный МКС-РМ1402 соответствует требованиям НД.
