Дозиметры гамма и рентгеновского излучения ДКГ-Д-15К

Номер в ГРСИ РФ:	РБ 03 17 2256 04
Раздел:	Средства измерений ионизирующих излучений [17]
Категория:	Дозиметры
Производитель / заявитель:	ООО «Полимастер», г. Минск

Скачать

Описание типа РБ 03 17 2256 04 [2004-01-01]

rb-03-17-2256-04_2004-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дозиметры гамма и рентгеновского излучения ДКГ-Д-15К (далее - дозиметры) предназначены для измерения мощности индивидуальной эквивалентной дозы (далее - МЭД) рентгеновского и гамма излучений (далее - фотонного излучения) НР (10), измерения мощности индивидуальной поглощенной дозы (далее - МПД) фотонного излучения ^Д(Ю), измерения индивидуальной эквивалентной дозы (далее - ЭД) фотонного излучения ^Д(Ю), измерения индивидуальной поглощенной дозы (далее - ПД) фотонного излучения Dp (10), регистрации времени набора ЭД и ПД и передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметра в персональный компьютер по инфракрасному каналу связи.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 17 2256 04
Наименование	Дозиметры гамма и рентгеновского излучения ДКГ-Д-15К
Год регистрации	2004
Номер сертификата	2883
Дата регистрации	2004-06-24
Срок действия	-
Получатель сертификата	ООО "Полимастер", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "Полимастер"

Адрес: 220141, г. Минск, ул. Ф.Скорины, 51

Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.Мн 1393-2004 (утверждена БелГИМ)

Поверители

Скачать

Описание типа РБ 03 17 2256 04 [2004-01-01]

rb-03-17-2256-04_2004-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность Нормативные документы Заключение

Назначение

Дозиметры могут использоваться персоналом атомных установок, радиологических и отопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, милиции, сотрудниками таможенных и пограничных служб, а также широким кругом потребителей для измерения МЭД, МПД, ЭД и ПД фотонного излучения.

Описание

Принцип действия дозиметра основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД, МПД, ЭД и ПД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности.

Управление всеми режимами дозиметра осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей информации, осуществляет вывод результатов измерения или режимов работы дозиметра на цифровой жидкокристаллический индикатор, управляет работой схемы обеспечения работоспособности детектора, выдает сигнал на звуковой преобразователь в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и персональным 4, компьютером.

В качестве детектора гамма-излучения используется энергокомпенсированный счетчик Г ейгера-Мюллера.

Питание дозиметра осуществляется от химического источника тока.

Конструктивно дозиметр выполнен в часовом корпусе. На лицевой части дозиметра расположены три кнопки управления, жидкокристаллический индикатор и приемо-передающие фотоэлементы инфракрасного канала связи. С помощью кнопок управления осуществляется управление режимами работы дозиметра и подсветка цифрового индикатора.

Дозиметры выпускаются в двух модификациях:

- дозиметр гамма и рентгеновского излучения ДКГ-Д-15К;

- дозиметр гамма и рентгеновского излучения ДКГ-Д-15К-01.

Дозиметр ДКГ-Д-15К отличается от дозиметра ДКГ-Д-15К-01 расширенным диапазоном измерения МЭД и МПД.

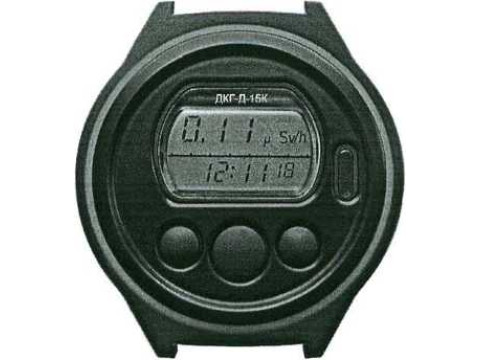

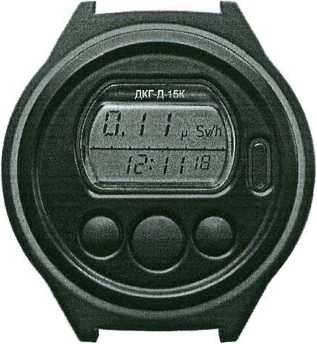

Общий вид дозиметра представлен на рисунке 1.

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики дозиметров представлены в таблице 1.

'’.блица 1

Характеристика	ДКГ-Д-15К	ДКГ-Д-15К-01
1	2	3
Диапазон измерения МЭД	от 1,0 мкЗв/ч до 10,0 Зв/ч	от 1,0 мкЗв/ч до 5,0 Зв/ч
Диапазон измерения МПД	от 1,0 мкГр/ч до 10,0 Гр/ч	от 1,0 мкГр/ч до 5,0 Гр/ч
Диапазон установки и контроля двух пороговых уровней: МЭД МПД	от 1,0 мкЗв/ч до 10,0 Зв/ч от 1,0 мкГр/ч до 10,0 Гр/ч	от 1,0 мкЗв/ч до 5,0 Зв/ч от 1,0 мкГр/ч до 5,0 Гр/ч
Дискретность установки пороговых уровней МЭД и МПД	единица младшего индицируемого разряда
Диапазон измерения ЭД	от 1,0 мкЗв до 9,99 Зв
Диапазон измерения ПД	от 1,0 мкГр до 9,99 Гр
Диапазон установки и контроля двух пороговых уровней: эд пд	от 1,0 мкЗв до 9,99 Зв от 1,0 мкГр до 9,99 Гр

Продолжение таблицы 1

1	2	3
Дискретность установки пороговых уровней ЭД и ПД	единица младшего индицируемого разряда
Дискретность отсчета времени накопления ЭД и ПД	1 ч
Пределы допускаемой основной относительной погрешности измерения МЭД и МПД	±(15 + К/Н), где Н - значение МЭД, мЗв/ч или значение МПД, мГр/ч; К - коэффициент равный 0,02 мЗв/ч или 0,02 мгр/ч
Пределы допускаемой основной относительной погрешности измерения ЭД и ПД	±15%
Пределы допускаемой дополнительной погрешности измерения МЭД, МПД, ЭД и ПД: - при изменении температуры окружающего воздуха от (20 ± 5) °C в диапазоне от минус 15 °C до плюс 50 °C - при отноительной влажности окружающего 98 % при 35 °C - при изменении напаряжения питания от номинального значения до крайних значений напряжения питания - при воздействии радиочастотных электромагнитных полей	±10% ±10% ±10% ±10%
Диапазон регистрируемых энергий, МэВ	от 0,06 до 3,0
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs)	±30 %
Номинальное напряжение питания дозиметра	2,95 В
Время непрерывной работы дозиметра от одного элемента питания, не менее	6 месяцев
Габаритные размеры, мм, не более	50x90x20
Масса, кг, не более	0,085

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на титульный лист руководства по эксплуатации ТИГР.412118.034 РЭ типографским способом.

Комплектность

Комплект поставки дозиметров указан в таблице 2.

Таблица 2

Наименование, тип	Обозначение	Количество
Наименование, тип	Обозначение	ДКГ-Д-15К	ДКГ-Д-15К-01
1	2	3	4
Дозиметр гамма и рентгеновского излучения ДКГ-Д-15К	ТИГР.412118.034	1	—
Дозиметр гамма и рентгеновского излучения ДКГ-Д-15К-01	ТИГР.412118.034-01	—	1
Элемент питания	RENATA CR2032	1	1
Клипса 2)	ТИГР.301561.051	1	1
Диск	ТИГР.305555.007	1	1
Адаптер инфракрасного канала связи	IR-210B Tekram или ACT-IR220L ACTiSYS	1	1
Руководство по эксплуатации	ТИГР.412118.034 РЭ	1	1
Методика поверки 3)	МП.МН 1393-2004	1	1

Продолжение таблицы 2

1	2	3	4
Упаковка	ТИГР.412915.037	1	1
- допускается применение других элементов питания, аналогичных по параметрам;
7 - поставляется по отдельному заказу; 3) - входит в состав РЭ.
