Дозиметр гамма-излучения EL 1101 (ДКГ-1101)

Назначение

Дозиметр гамма - излучения EL 1101 (ДКГ-1101) ТИАЯ. 412153.001 (далее по тексту дозиметр) предназначен для проведения оперативного i поиска источников ионизирующих излучений, радиоактивных материалов, i а также для измерения мощности экспозиционной дозы, мощности i поглощенной в воздухе дозы, мощности амбиентной эквивалентной дозы i гамма-излучения (Н*(10)), средней энергии спектра регистрируемого | гамма-излучения.                                                          i

Примечание. Мощность амбиентной эквивалентной дозы Н*(10) i рекомендована Международной комиссией по радиа- ! ционным единицам и измерениям в качестве характе- i ристики поля проникающего излучения при контроле } радиационной безопасности (МЕРЕ, Доклад 39,1985 г). i

Дозиметр относится к носимым средствам измерения и может i эксплуатироваться в лабораторных и полевых условиях ведомственными i службами радиационной безопасности, службами таможенного досмотра по i предотвращению несанкционированного ввоза - вывоза радиоактивных i источников и материалов, радиологическими службами центров гигиены и i эпидемиологии, а также специалистами различных отраслей { промышленности, сельского хозяйства, транспорта, медицины, науки и i др. , где? используются ядерно-технические установки и источники ионизирующих излучений.                                                   i

!

ОПИСАНИЕ                                    i

I i

Принцип действия дозиметра основан на использовании высоко- | чувствительного метода сцинтилляционной гамма - спектрометрии. ' Его реализация в дозиметре предусматривает измерение, накопление и i математическую обработку амплитудных распределений импульсов, i генерируемых в сцинтилляционном детекторе под воздействием i регистрируемого гамма-излучения.                                        i

Преобразование амплитудных распределений импульсов в i непосредственно измеряемые физические величины (мощность дозы, i । । i I I

среднюю энергию спектра гамма - излучения) осуществляется автоматически с помощью корректирующих функций, значения которых получены предварительно, зависят от выбранного режима измерений и хранятся в постоянном запоминающем устройстве дозиметра. Благодаря этому в дозиметре эффективно реализуется алгоритмическая коррекция энергетической зависимости чувствительности для различных режимов измерений.

Алгоритм работы дозиметра обеспечивает непрерывность процесса измерения, вычисление "скользящих" средних значений и оперативное представление полученной информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменениям уровней радиации.

Управление режимами работы дозиметра, выполнение необходимых вычислений, хранение и индикация результатов измерения, сопряжение дозиметра с внешними устройствами и проведение самодиагностики осуществляется с помощью микропроцессорного устройства.

Дозиметр состоит из отдельных конструктивно законченных блоков: блока детектирования (БД), блока обработки информации (БОИ) и блока питания и заряда аккумуляторов (БПЗА).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Дозиметр имеет индикаторный режим работы "поиск", обеспечивающий срабатывание сигнализации (звуковой и визуальной) при обнаружении радиоактивных источников и материалов.

2. Дозиметр обеспечивает в режиме работы "поиск":

1) вычисление порога срабатывания звуковой сигнализации и

запись в память его значения;

2) индикацию значения порога сигнализации на табло;

хранение

памяти

отключенном питании в течение

значения не менее

3. Чувствительность дозиметра в т оч еч н ых гамма-и ст оч н и к ов на рас ст оя н и и

блока детектирования

Ам-241;  2,40 с-1.кБ

составляет:

для

порога 48 ч.

режиме

сигнали зации

раьоты

п о и ск

см

не менее

Св-137 и

от 1,

4.Дозиметр обнаруживает в режиме работы

источники

-137

с о о т в е т с т в е н н о вплотную к его

на

активностью

расстояниях

(100+-20)

торцевои повер хн о сти

при

для

торцевой п овер хности

4,00

поиск

-i.kBk-1

-1.кБк-1

точечные и (1,04-0

5 см от блока а время не бол

для для

гамма-

2) кБк

5. Средняя скорость счета импульсов фона в режиме работы "поиск" в условиях внешнего радиационного фона от 5 до 20 мкР/ч составляет (304-20) с-1 (с коллиматором - (104-7) с-1).

6. Дозиметр обеспечивает измерение:

1) мощности экспозиционной дозы гамма - излучения в диапазоне от 0,005 до 99,99 мР/ч (режим "mR/h”);

2) мощности амбиентной эквивалентной дозы гамма - излучения в диапазоне от 0,05 до 999,9 мкЗв/ч (режим "uSv/h").

3) мощности поглощенной дозы гамма - излучения в воздухе в диапазоне от 0,05 до 999,9 мкГр/ч (режим "pGy/h").

7. Диапазон энергий регистрируемого гамма - излучения составляет 0,04 - 3 МэВ.

8. Предел допускаемой основной относительной погрешности измерения мощности дозы при доверительной вероятности 0,95 при градуировке по источнику Cs-137 не превышает 4-15 %.

9. Энергетическая зависимость показаний дозиметра не превышает 4-15 % (относительно энергии гамма-излучения 0,662 МэВ).

|П| lol IД I I n I

10. Дозиметр обеспечивает измерение по аналоговой шкале средней энергии спектра регистрируемого гамма-излучения в диапазоне энергий от 0,06 до 1,5 МэВ с погрешностью не более +-20 %.

11. Зависимость дозовой чувствительности дозиметра от угла детектирования относительно направления градуировки (анизотропия) не превышает:

+-25 % в угловом интервале +-120 ° для гамма - источника Ат-241;

+-10 % в угловом интервале +-150 ° для гамма - источника Сз-137;

+-5 % в угловом интервале +-150 ° для гамма-источника Со-60.

12. Дозиметр автоматически вычисляет и индицирует на табло относительные отклонения показаний (коэффициент вариации) в процентах, вызываемые статистическими флуктуациями при доверительной в ер о я т н о с т и 0,95.

13. Время измерения естественного радиационного фона в пределах от 0,008 до 0,020 мР/ч (от 0,080 до 0,200 мкЗв/ч, от 0,080 до 0,200 мкГр/ч) не превышает 60 с при коэффициенте вариации не более +-15 %.

I r^t la I I т | la | ! _ ! I I 1И1 |н I I в | INI ! i I i I Д I IУ I 161 IЛ I I _ I I I IB I 1 о i i о i la | |m ! !

IИ I |н I IВ I INI i _ I i i in I 1 О I |Д I In I I I I i I Д I la | I т I I a I I _ ! i i 1И1 |н I I в | INI In | I о | IД I I л I

14. Дозиметр обеспечивает возможность ввода произвольного в пределах диапазона измерения порогового уровня мощности дозы и звуковую сигнализацию и индикацию при превышении в процессе и зм е р е ний у с та н о в л е н н о г о п ор о г о в о г о у р о в н я.

15, Дозиметр обеспечивает оценку статистической загрузки измерительного тракта в диапазоне от 10 до 105  с-*1 с выводом

информации на табло с учетом множителя 10 и автоматическую сигнализацию превышения уровня 1,3.10s  с-1 (звуковой сигнал и

сообщение "ПППП" на табло).

16. Дозиметр обеспечивает:

1) запись в энергонезависимую память до 100 результатов измерений с последующим хранением их при отключенном питании в течение не менее 48 ч, считыванием на табло и стиранием (режим "записной книжки”);

2) запись в память результата измерения фона, сохранение его в памяти в течение не менее 48 ч (при включенном и отключенном питании), автоматическое его вычитание при измерениях.

17. Дозиметр имеет стандартный интерфейс типа обеспечивающий передачу в ПЭВМ информации из "записной а также текущих результатов измерений при питании переменного тока. Скорость передачи информации 300 Бод.

Длина интерфейсного кабеля до 100 м.

RS232C", книжки", от сети

основных

18. Дозиметр обеспечивает проведение самоконтроля узлов и имеет режим автокалибровки.

к о н тр оля ег о раб от о-с рад и ону к л ид ом С s-13 7

19. Дозиметр обеспечивает возможность способности с помощью контрольного источника активностью 12 кьк, входящего в комплект поставки.

20. Время установления рабочего режима дозиметра 1 мин.

21. Дозиметр сохраняет работоспособность после кратковременного (не более 5 мин) воздействия гамма - излучения со 100-кратным превышением мощности дозы, соответствующей верхнему пределу диапазона измерений. Во время воздействия перегрузки дозиметр обеспечивает аварийную сигнализацию (непрерывный звуковой сигнал) и индицирует на табло значение мощности дозы, соответствующее верхнему пределу диапазона измерения, или сообщение "ПППП" в течение всего периода воздействия перегрузки.

22. Питание дозиметра осуществляется от одного из трех видов и с т оч н и к об п и. та н и я :

1) перезаряжаемого блока аккумуляторов, встроенного в блок обработки информации и содержащего пять последовательно включенных аккумуляторов типа НКГЦ-2,0-Ш, с номинальным напряжением 6 В;

|П | I ОI 'д’ in I । । । t t 1 la J i т | la i

I i ihi Ih I . |b i INI t !

I I

I Д I I У I 161 I л I i _ । i i IB’ i О » i <? i । a । Im I ;и: Ih I I в I INI t _ । _ i i in i I о I 1д I In I I ' i i IД I la I I т I la I ! _ t _ i i |И| IH I I в I INI In I I о I |Д I Iл I

4                        '

I I !

2) блока питания и заряда аккумуляторов, подключаемого к сети | переменного тока напряжением 220 (+22; -33) В, частотой (50+-2) Гц; I

3) внешнего источника постоянного тока   с напряжением |

12 (+2,0; -1,5) В и выходным током не менее 0,5 А.

23. Мощность, потребляемая дозиметром от сети переменного тока I при напряжении 220 В, не превышает 8 BA.

24. Ток, потребляемый дозиметром при питании от блока I аккумуляторов при номинальном напряжении 6 В, не превывшает 125 мА. I

25. Ток, потребляемый дозиметром при питании от источника | постоянного тока при номинальном напряжении 12 В, не превышает I 250 мА.

26. Дозиметр обеспечивает автоматический контроль разряда блока I аккумуляторов. При этом при достижении на блоке аккумуляторов | напряжения (5,55+-0,10) В на табло дозиметра появляется индикация I "bAtO".                                                                                       I

27. БПЗА Формирует следующие вторичные напряжения:

1) при питании его от сети переменного тока напряжением |

220 (+22; -33 ) В частотой 50 Гц:

7 (+0,25; -1,50) В при токе нагрузки (200+-20) мА и амплитуде | импульсных пульсаций не более 0,1 В;

минус (6+-3) В при токе нагрузки не более 20 мА.

2) при питании от внешнего источника постоянного тока | напряжением 12 (+2,0; -1,5) В:

7 (+0,25; -1,50) В при токе нагрузки (200+-20) мА и амплитуде | импульсных пульсаций не более 0,1 В;

2) минус (6+-3) В при токе нагрузки не более 20 мА.

28. БПЗА осуществляет в нормальных климатических условиях I полный заряд блока аккумуляторов, что обеспечивает автономную работу | дозиметра в течение не менее 12 ч.

29. Ток заряда блока аккумуляторов в нормальных климатических | условиях составляет (220+-20) мА как при работе от сети переменного | тока, так и от внешнего источника постоянного тока.

30, БПЗА обеспечивает световую сигнализацию:

процесса заряда и его окончания при достижении на блоке | аккумуляторов напряжения (7,15+-0,10) В;

готовности дозиметра к работе от внешних источников питания | (сети переменного тока или источника постоянного тока).

31. Время непрерывной работы дозиметра не менее:

24 ч при питании от внешних источников питания;

12 ч при автономном питании от полностью заряженного блока I аккумуляторов до его разряда (включения сигнализации о разряде).

32. Нестабильность показаний дозиметра за время непрерывной | работы не более +-5 %.

33. Пределы допускаемой дополнительной относительной | погрешности измерений не превышают:

1) +-20 % (+-5 % с автокалибровкой) при изменении температуры | окружающего воздуха от минус 10 до 40 °C относительно показаний при } нормальных условиях;

2) +-20 % (+-5 % с автокалибровкой) при изменении относительной | влажности окружающего воздуха до 90 % при температуре 35 °C | (с учетом температурной погрешности) ;

3) +- 5 % при изменении атмосферного давления от нормального | значения до 66 кПа ( 495 мм рт.ст.);

4)+-10 % при изменении напряженности постоянного магнитного | поля от нормального значения до 400 А/м ;

5)+- 5 % при изменении напряжений питания от номинального | значения 220 ( + 22;—33) , 12 (+2; -1,5) или 6 (+1,2; -0,65) В).

6) +- 5 % при воздействии синусоидальных вибраций в диапазоне I частот от 10 до 55 Гц;

I

! i I i

I i

!

I

I I

I i

! I !

I

I I

!

i t I t

! f

7) 4-5 % при ударных воздействиях с длительностью ударного импульса 5-6 мс, частотой следования 40-180 импульсов в минуту, максимальным у скорением 98 м/с2.

34. Дозиметр устойчив и прочен к воздействию:

1) рабочей температуры от минус 10 до 40 °C;

2) относительной влажности воздуха до 90 % при температуре 35 °C и более низких температурах без конденсации влаги;

3) атмосферного давления в диапазоне от 66 до 106,7 кПа (от 495 до 800 мм рт.ст.);

4) синусоидальных вибраций в диапазоне частот от 10 до 55 Гц и смещением для частоты перехода 0,35 мм;

5) ударов с максимальным ускорением 98 м/с2 (10g), длительностью ударного импульса 5 - 6 мс, частотой следования 40 180 импульсов в минуту и числом ударов 10004-10.

35. Дозиметр устойчив к воздействию постоянного магнитного поля

in i о

i Д i n

L Sa It ia

!И iH 'в iN

i

i д iy i 6 i л । _ iB I -4 i

ia

напряженностью до 400 А/м.

36. Блок детектирования и

блок

обработки информации дозиметра

имеют пыле—брызгозащищенную конструкцию.

37. Масса дозиметра при использовании его измерения не превышает 3,0 кг, в том числе:

блока детектирования - не более 0,8 кг;

блока обработки информации - не более 2,2

Масса БПЗА не превышает 0,4 кг.

Масса коллиматора не превышает 1,2 кг.

Масса комплекта дозиметра в табельной 9 кг.

как носимое

средство

кг.

упаковке не

превышает

38. Габаритные размеры составных частей дозиметра не более: блока детектирования                            0 54 х 278 мм;

блока обработки информации                  210 х 205 х 90 мм;

БПЗА                                             100 х 60 х 64 мм;

коллиматора                                        182 х 125 мм.

39. Средняя наработка на отказ не менее 8000 ч. 40. Средний срок службы не менее 6 лет. 41, Средний ресурс не менее 10000 ч. 42. Среднее время восстановления работоспособности дозиметра более 1,5 ч.

43. Уровень индустриальных радиопомех, создаваемых дозиметром,

соответствует нормам ГОСТ 23511-79.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

t i_i !                I

i ri I               i

! о ■ । ।

Знак Государственного реестра наносится:

на переднюю панель БОИ - офсетным способом;

на титульный лист паспорта - типографским способом.

Комплектность

1д i i ini i

i t । i I i

I I i и i i н i is i i N i in i ioi ‘Д i

1. Блок детектирования

2. Блок обработки информации

3. Блок питания и заряда аккумуляторов

4. Паспорт

5. Свидетельство (паспорт)

на гамма-источник

6. Комплект принадлежностей

7. Футляр

ПОВЕРКА      X/        /у . У

Поверка проводится по методикам, приведенным в паспорте ТИАЯ.412153.001 ПС, раздел 12 "Поверка дозиметра".

Для определения основной погрешности используется поверочная дозиметрическая установка с источником 1S7Cs, удовлетворяющая требованиям ГОСТ 8.087-81 и обеспечивающая диапазон мощности экспозиционной дозы от 0,007 до 100 мР/ч.

Погрешность аттестации поверочной дозиметрической установки не более 5 %.

Для измерения контрольного значения используется контрольный источник с радионуклидом 137Сз типа ОСГИ-3-1 активностью 12 кБк, входящий в комплект поставки дозиметра.

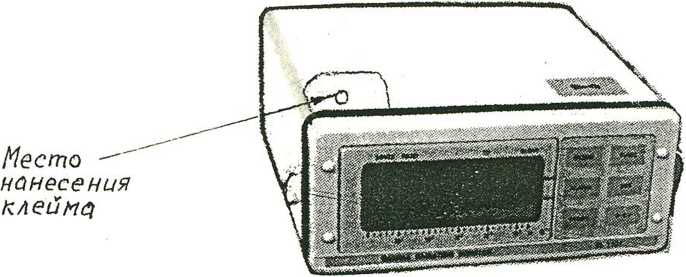

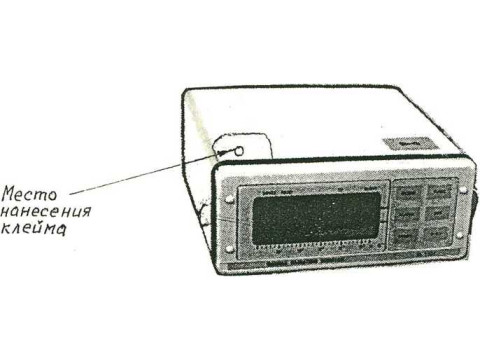

Оттиск поверительного клейма наносится на блок обработки информации в соответствии с рисунком.

П' о i д i п;

< ।

л а Г т ! а ;

Й| н; в ; N!

Д1 у! б! л '

в! о !

I а; м!

и t н i в; N!

Й1 О! Д’ п | л\ а ’ т! a i Й| н; в | № п; о; д! л;

Нормативные документы

ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".

ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические условия и методы испытаний";

МИ 1788-87 "Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методы поверки”.

Заключение

Дозиметр гамма - излучения EL 1101 (ДКГ-1101) требованиям ТУ РБ 37318323.003-95.
