Гамма-радиометры автоматизированные РКГ-01А, РКГ-01А/1

Назначение

Гамма-радиометры автоматизированные РКГ-01А и РГК-01А/1 предназначены для измерения объемной и удельной активности радионуклидов цезия-134, цезия-137, их смеси с известным отношением активностей, радионуклида калий-40 в продуктах питания, кормах и других пробах различной консистенции: твердых (измельченных), жидких, сыпучих и пастообразных. Кроме того, приборы позволяют проводить экспресс-анализ при массовом контроле продуктов питания в стандартных промышленных упаковках без вскрытия.

Описание

Приборы работают по принципу подсчета числа импульсов, зарегистрированных в чувствительном объеме блока детектирования (кристалл Nal(Tl)). Число зарегистрированных импульсов в единицу времени пропорционально активности исследуемого образца.

Энергия гамма-излучения в блоке детектирования преобразуется в импульсы с амплитудой, необходимой для анализа, накопления, математической обработки результатов измерения и вывода их в единицах измеряемой активности Бк/л (Бк/кг).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4 Диапазон измеряемой активности при проведении экспресс-анализа в стеклянной промышленной таре емкостью 0,25; 0,5 и 1 л от 100 до 99990 Бк/л (Бк/кг).

5 Предел допускаемой основной относительной погрешности измерения при проведении экспресс-анализа + -50 %.

Диапазон измеряемой активности радионуклида 4ОК: для объема 1 л от 100 до 20000 Бк/л (Бк/кг); для объема 0,5 л от 300 до 20000 Бк/л (Бк/кг).

основной

относи т ел ь ной погрешн о сти

8 Радиометры обеспечивают:

ввод поправочного коэффициента, учитывающего отношение активностей радионуклидов 1S4Cs/1S7Cs;

вычисление и учет плотности пробы;

ввод массы и объема пробы;

ввод порога в диапазоне от 1 до 99990 Бк/л (Бк/кг) с выдачей звуковой сигнализации при превышении порогового уровня;

автоматическую запись в память результатов измерения;

хранение записанной информации в памяти при отключенном питании;

вычисление и индикацию статистической погрешности измерения;

учет и автоматическое вычитание фона;

подключение к ЭВМ.

9 Время установления рабочего режима - 5 мин.

10 Питание радиометров:

от сети переменного тока напряжением 220 (+22; (50+-2) Гц;

от аккумулятора напряжением 12 (+1,2; -1,8) В.

-33) В, частотой

11 Потребляемая мощность:

8 ВА при питании от сети переменного тока;

4 Вт при питании от аккумуляторов.

12 Время непрерывной работы:

24 ч при питании от сети переменного тока;

6 ч при питании от аккумуляторов.

13

14

Нестабильность показаний не более +-3 %.

У с л о в и я эк сп лу а та ц и и : диапазон рабочей температуры от 1 до относительная влажность воздуха до 75 % атмосферное давление от 84 до 106,7 кПа.

40 °C, при t-ЗО °C;

15

16

17   Средняя наработка на отказ - не менее 8000 ч.

18   Средний срок службы, лет, не менее - 6.

19 Средний ресурс, ч, не менее 15000.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра

наносится

на

т и ту л ь ны й лис т

паспорта типографским способом.

Комплектность

1  Радиометр РКГ-01А (Радиометр РКГ-01А/1)

2 Комплект принадлежностей:

источник контрольный

сосуд Маринелли объемом 1 л

сосуд объемом 0,5 л

шнур сетевой

3 Паспорт

4 Свидетельство (паспорт) на гамма-источник,

входящий в контрольный источник

5 Комплект монтажных и запасных частей

6 Упаковка

Поверка

Поверка проводится по методикам, приведенным в МП 306-97 и паспорте (раздел 11 "Поверка радиометра").

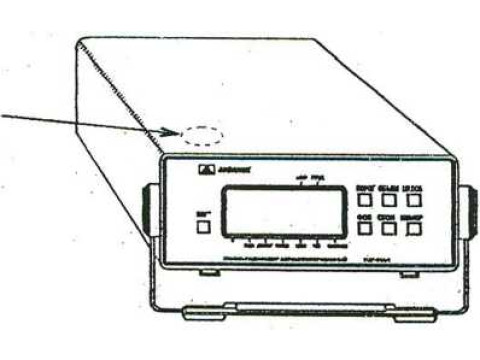

Оттиск доверительного клейма наносится на блок обработки информации в соответствии с рисунком.

Место нанесения клейма

Нормативные документы

ГОСТ 27451-87   "Средства измерений ионизирующих излучений.

Общие технические условия".

ГОСТ 17209-89   "Средства   измерений объемной    активности

радионуклидов в жидкости. Общие технические требования и методы испытаний”.

ГОСТ 23923-89 "Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний".

Заключение

Гамма-радиометры автоматизированные РКГ-01А и РКГ-01А/1 соответствуют требованиям УШЯИ.412128.001 ТУ.
