Генераторы Г4-МВМ-118

Назначение

Генераторы Г4-МВМ-118 (далее - генераторы) предназначены для генерирования колебаний сигналов сверхвысоких частот (СВЧ) в режимах непрерывной генерации на одной частоте (НГ) и перестройки частоты (ПЧ) в диапазоне частот от 78,33 до 118,10 ГГц.

Генераторы могут быть использованы в качестве самостоятельного источника сигнала для проверки и настройки СВЧ аппаратуры в условиях цехов, лабораторий и в поверочных органах, а также в составе автоматизированных систем при работе с управлением от компьютера через USB.

Описание

Генераторы построены по схеме измерительного СВЧ генератора и обеспечивают формирование синусоидального сигнала частотой от 78,33 до 118,10 ГГц с реализацией трех основных режимов управления: а) оперативный (или ручной) с передней панели генератора;

б) автоматический от внешнего компьютера, через интерфейс R.S-232 или USB;

в) в составе измерительной системы с управлением по входу «СИНХРОНИЗАЦИЯ».

В генераторах осуществляется цифровое управление всеми режимами работы, обеспечивается линейность перестройки частоты в рабочем диапазоне частот, имеется цифровая индикация установленных параметров выходного сигнала.

Принцип действия генераторов основан на формировании синусоидального СВЧ сигнала требуемой частоты в частотном диапазоне от 78,33 до 118,10 ГГц путем

синтеза из опорного сигнала частотой 100 МГц.

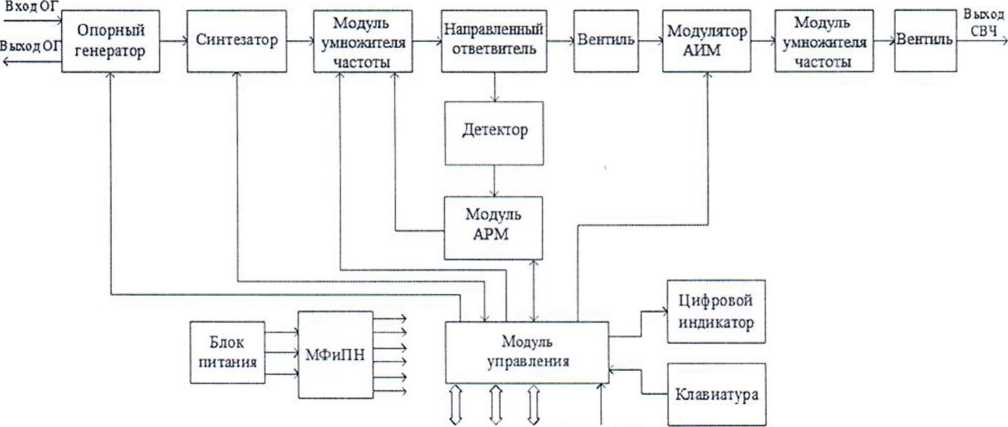

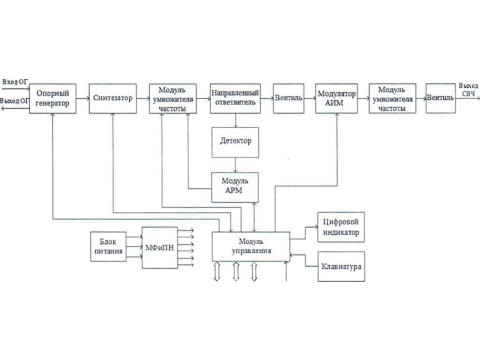

Схема электрическая структурная генератора приведена на рисунке 1.

RS 232 USB Синхр. Внеш. АИМ

Рисунок 1 - Схема электрическая структурная генератора

Опорный генератор (ОГ) построен на основе термостатированного кварцевого генератора, который формирует опорный сигнал частотой 100 МГц. Максимальное старение кварцевого генератора за год ±Г10’' от рабочей частоты, за весь период эксплуатации - не более ±110’6 от рабочей частоты. Время прогрева кварцевого генератора 5 мин. Из-за старения кварца происходит уменьшение точности генератора. Добиться заявленной точности позволяет «коррекция частоты». Для обеспечения максимальной точности установки частоты необходимо проводить калибровку генератора не реже одного раза в год.

Выходной сигнал ОГ поступает на синтезатор, в котором преобразуется в сигнал с точными и высокостабильиыми дискретными значениями частоты в диапазоне от 13,06 до 19,68 ГГц. На выходе синтезатора формируется сигнал заданного уровня, обеспечивающий нормальную работу модуля умножителя частоты. В модуле первого умножителя частоты находится умножитель частоты на 2, перестраиваемый полосовой фильтр, управляемый аттенюатор, усилитель. На выходе модуля умножителя частоты формируется сигнал частотой от 27,10 до 39,36 ГГц.

Сигнал от умножителя частоты поступает на направленный ответвитель (НО) и далее, через вентиль, на модулятор амплитудно-импульсной модуляции (АЙМ). Часть электромагнитной энергии, поступившей от умножителя частоты на направленный ответвитель, проходит через детектор на модуль автоматической регулировки мощности (АРМ), которые образуют канал управления мощностью выходного сигнала генератора и стабилизируют его уровень.

В модуляторе АИМ происходит модуляция сигнала (при работе генератора в режиме АИМ). С выхода модулятора АИМ сигнал поступает на умножитель частоты на 3. На выходе модуля умножителя частоты формируется сигнал частотой от 78,33 до 118,10 ГГц и через вентиль поступает на выходной фланец СВЧ генератора. Вентили, подключенные ко входу и выходу АИМ, обеспечивают поглощение отраженных волн в линии передачи и тем самым улучшают согласование уровней сигналов в цепи.

Модуль фильтров и преобразования напряжения (МФиПН) вместе с блоком питания создают необходимые уровни питающего напряжения для обеспечения нормальной работы узлов и модулей генератора.

Обязательные метрологические требования

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа наносят на переднюю панель генератора методом шелкографии.

Поверка

Поверка осуществляется по документу МРБ МП.2665-2017 «Генератор Г4-МВМ-118. Методика поверки» с учетом извещения ГЛЮИ.04-2021, утвержденному БелГИМ от 15.04.2021.

Перечень средств поверки:

- частотомер электронно-счетный Р43-72(3), диапазон частот от 37,5 до 178.4 ГГц. пределы допускаемой основной относительной погрешности ±5-10'7;

- ваттметр поглощаемой мощности с преобразователем ПП-15 в диапазоне частот от 78,33 до 118.10 ГГц, диапазон измерений мощности от 0,3 мкВт до 10 мВт, пределы допускаемой относительной погрешности: ±[25+0,4 (Рк/Рх-1)] % - в диапазоне измерений мощности от 0,3 мкВт до 1 мкВт; ±[15+0,25 (Рк/Рх-1)] % - в диапазоне измерений мощности от 1 мкВт до 10 мкВт; ± 10 % - в диапазоне измерений мощности от 10 мкВт до 10 мВт (Рк - предел измерений мощности, мВт; Рх - измеряемая мощность, мВт);

- измеритель КСВН и ослаблений панорамный РР2-01, диапазон частот от 78,33 до 118,10 ГГц, диапазон измерений КСВН от 1,1 до 5, пределы допускаемой основной относительной погрешности ±(5Ксти + 6) %, где Кети - измеренное значение КСВН. отн. ед.; диапазон измерений ослабления от 0 до 30 дБ, пределы допускаемой основной относительной погрешности ±(0,06Ах + 0.6) дБ. где Ах -измеренное значение ослабление, дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

Приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие требования к генераторам Г4-МВМ-118

ТУ BY 100363945.027-2016 «Генераторы Г4-МВМ-118. Технические условия».

Идентификация программного обеспечения

Таблица 4
