Осциллографы цифровые запоминающие С8-40

Назначение

Осциллограф цифровой запоминающий С8-40 (далее осциллограф) предназначен для исследования в одно- и двухканальном режимах периодических и однократных электрических сигналов в диапазоне частот от 0,6 Гц до 200 МГц с максимальной частотой дискретизации 200 Мв/с (двести мегавыборок в сек).

Областью применения осциллографа являются настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Описание

Осциллограф разработан с применением в своем составе ПЭВМ типа IBM PC, и помимо основного модуля, обеспечивающего функции осциллографа, включает в себя следующие компоненты:

- блок управления режимами работы осциллографа;

- программное обеспечение осциллографа;

- материнская плата компьютера;

- видеокарта;

- модуль памяти;

- процессор;

- накопитель на жестком магнитном диске;

- накопитель на гибком магнитном диске;

- накопитель на компакт диске;

- компьютерный источник питания

- монитор;

- клавиатура;

- манипулятор “мышь”.

Основной модуль выполняет функцию аналого-цифрового преобразования сигналов на двух входах осциллографа в заданных амплитудном и частотном диапазонах. Цифровой код под управлением ПЭВМ далее передается в модуль памяти, где осуществляется его накопление и обработка. Программное обеспечение осциллографа обеспечивает визуализацию электрических сигналов на экране монитора, измерение амплитудных и временных параметров, математическую обработку результатов измерений, а также возможность сохранения измерительных данных на жестком или мягком магнитных дисках.

Осциллограф работает в режиме ручного управления и дистанционного управления через интерфейс RS-232.

Программное обеспечение осциллографа работает в операционной системе Microsoft Windows.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- число входных каналов                                                     2;

- диапазон коэффициентов отклонения                    от 2 мВ/дел до 5 В/дел;

- пределы допускаемой основной погрешности при измерении напряжения - ± 1 % от максимального входного диапазона напряжений на выбранном коэффициенте отклонения;

- пределы допускаемой погрешности при измерении напряжения в диапазоне рабочих температур - ±2 % от максимального входного диапазона напряжений на выбранном коэффициенте отклонения;

- допускаемое суммарное значение напряжения постоянного тока и напряжения переменного тока на открытом и закрытом входах, В, не более                400;

- параметры переходной характеристики (ПХ) приведены в таблице:

- Диапазон коэффициентов развертки от 10 нс/дел до 10 с/дел;

- пределы допускаемой основной погрешности измерения временных интервалов при измерении временных интервалов между двумя метками, %, не более

5 = ± ( 0,001 +2*Т0 / Тизм )*100% ,

где Тизм - измеренный временной интервал, с.

То - минимальный временной дискрет, с.

Пределы допускаемой основной погрешности измерения периода и частоты при автоматическом измерении периода и частоты сигналов, %, не более

5т = ± (То / Тизм + 10‘4)*100%.

Тизм - измеренное значение периода, с,

5f = ± (To I (1 Яизм) + 10'4)*100%.

Тизм - измеренное значение частоты, Гц.

- Коэффициенты изменения масштаба по горизонтали - 100:1; 50:1; 20:1 ;10:1; 5:1; 2:1; 1:1; 1:2; 1:5; 1:10;

- задержка изображения (предзапуск) в пределах до 100% от максимального регистрируемого временного интервала с дискретностью одна сотая деления; задержка запуска развертки (послезапуск) в пределах до 100% от максимального регистрируемого временного интервала с дискретностью одна сотая деления;

- диапазон частот внутренней и внешней синхронизации гармоническим или импульсным сигналами от 0,6 Гц до 200 МГц;

- автоматическая установка размеров изображения (автопоиск) постоянных, а также периодических сигналов с частотой от 50 Гц до 100 МГц и размахом от 100 мВ до 40 В по вертикали для обоих каналов и по горизонтали для активного канала в режиме внутренней синхронизации.

- Осциллограф обеспечивает следующие дополнительные режимы работы:

- хранение в памяти сигналов, количество которых ограничивается только объемом свободной памяти управляющей ПЭВМ;

- хранение в памяти состояний панели и сигналов;

- обработка сигнала, записанного в памяти;

- режим усреднения периодических сигналов;

- сложение и вычитание сигналов по двум каналам;

- спектральный анализ сигналов;

- сравнение измеряемого сигнала с заданными верхними и нижними значениями амплитуды сигнала с включением режима регистрации при выходе за пределы заданных параметров;

- напряжение питания от сети переменного тока              (220±22) В, (50±1,0) Гц;

- мощность, потребляемая от сети:

без монитора, В*А, не более

с монитором, В*А, не более

- габаритные размеры осциллографа, мм, не более                  408x362x165;

- масса осциллографа (без монитора), кг, не более,

- диапазон рабочих температур ,°С                                  от +10 до +35;

- средняя наработка на отказ, ч, не менее                                    10000.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на лицевую панель методом шелкографии и на титульный лист " Руководства по эксплуатации " - типографским методом.

Комплектность

Комплектность соответствует таблице 1

Таблица 1

Поверка

Поверка осуществляется в соответствии с методикой поверки МП.МН 1324 -2003.

Межповерочный интервал - 12 мес.

Рекомендуемые средства поверки:

Калибратор осциллографов импульсный И1-9, генератор испытательных импульсов И1-15, генератор сигналов низкочастотный ГЗ-112/1, генератор сигналов высокочастотный Г4-176, генератор импульсов Г5-75, частотомер электронно-счетный 43-54

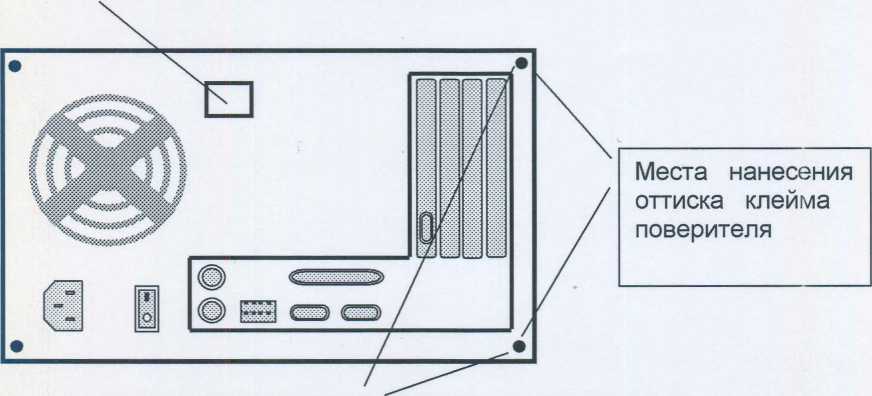

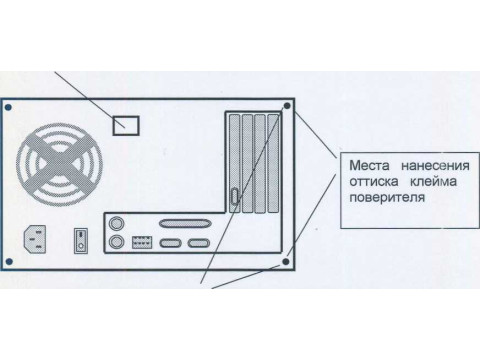

Место нанесения оттиска клейма поверителя указано на рисунке 1

Место нанесения клейма-наклейки

Винты крепления задней панели прибора

Рисунок 1

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия", ГОСТ 26104-89 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний",

ТУ РБ 100235722.130-2003 "Осциллограф цифровой запоминающий С8-40. Технические условия".

Заключение

Осциллограф цифровой запоминающий С8-40 соответствует требованиям ГОСТ 22261-94, ГОСТ 26104-89, ТУ РБ 100235722.130-2003.

*
