Генератор функциональный Г6-43

Назначение

Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Рабочими условиями эксплуатации являются:

температура окружающего воздуха от 5 до 40 °C;

относительная влажность воздуха до 80 % при температуре 25 °C;

атмосферное давление         от 630 мм Hg(84 кРа) до 800 mm Hg (106,7 кРа).

Описание

Функциональный генератор Г6-43 построен по схеме автогенератора аналогового типа с электронным управлением частотой.

Выбор поддиапазонов осуществляется путем переключения образцовых конденсаторов и коммутацией токов управления с помощью блока переключателей.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Формирование сигналов синусоидальной, треугольной и прямоугольной формы

Диапазон частот от 1 до 106 Гц

Поддиапазоны: от 1 до 10 Гц; от 10 до 100 Гц; от 100 до 1000 Гц; от 1 до 10 кГц; от 10 до 100 кГц; от 0,1 до 1 МГц (плавная регулировка частоты в пределах каждого поддиапазона)

Предел допускаемой основной погрешности установки частоты - 10 % от максимальной частоты поддиапазона

Запас по частоте на краях поддиапазонов не менее 5 % от максимальной частоты поддиапазона

Наибольшее гарантируемое значение амплитуды напряжения выходного сигнала - 5 В на согласованную нагрузку 600 Ом и 10 В при работе без нагрузки

Плавное ослабление выходных сигналов по основному выходу не менее 20 дБ

Ступенчатое ослабление выходного сигнала: 0, минус 20, минус 40 дБ

Вход для автоматического управления (модулирования) частотой. Полярность управляющего сигнала - любая с максимальной амплитудой 5 В

Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы: от 1 Гц до 100 кГц - менее 1,5 %; от 100 кГц до 1 МГц - менее 3%

Коэффициент гармоник синусоидального сигнала в диапазоне от 10 Гц до 100 кГц не более 5%

Коэффициент нелинейности сигнала треугольной формы -менее 5 %

Время спада (нарастания) сигнала прямоугольной формы - не более 150 нс

Потребляемая мощность - не более 10 ВА

Габаритные размеры - 200x235x71 мм

Масса - 2 кг

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносится на переднюю панель генератора.

Комплектность

1. Генератор функциональный Г6-43

2. Комплект принадлежностей

3. Руководство по эксплуатации

Поверка

Поверка осуществляется в соответствии с МП МН 756-99 генератора функционального Г6-43.

Места пломбирования и нанесения клейма поверителя указаны на рисунке 1.

Рекомендуемые средства поверки:

- частотомер 43-57;

- осциллограф С1-117;

- вольтметр универсальный В7-46;

- вольтметр универсальный цифровой ВЗ-49;

- вольтметр универсальный цифровой быстродействующий В7-43;

- измеритель нелинейных искажений СК6-13;

- источник постоянного тока Б5-44А.

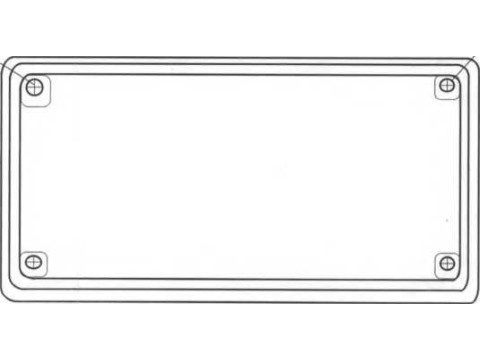

Место нанесения клейма поверителя

Рисунок 1

Место пломбирования

Нормативные документы

ГОСТ 22261-94, ГОСТ 26245-90, ГОСТ 2.601-95, ГОСТ 26104-89.

Заключение

Генератор функциональный Г6-43 соответствует требованиям НД на него.
