Измерители временных интервалов В-471

Назначение

Измерители временных интервалов В-471 (далее измерители), предназначены для измерения временных интервалов в диапазоне от 10 нс до 1000 с между импульсными сигналами положительной или отрицательной полярности амплитудой от 0,5 до 50 В и длительностью не менее 10 нс.

Области возможного использования измерителя - экспериментальные и производственные установки, требующие регистрации временных интервалов в потоке событий, а также наладка, контроль и ремонт измерительных приборов и устройств различного назначения.

Описание

Измеритель работает в режиме дистанционного управления через интерфейс USB персонального компьютера.

Измеритель включает в себя следующие функциональные узлы:

- измерительный блок;

- компьютер;

- программное обеспечение;

- блок питания.

Измерительный блок выполнен в малогабаритном пластмассовом корпусе. На передней панели приборов расположены разъемы измерительных входов «0 I», «® II» и выхода калибратора «ОК» с соответствующими индикаторными светодиодами, а также индикатор питания.

На задней панели расположены разъемы входа и выхода синхронизации «0 СИНХР» и «ОСИНХР», разъемы для подключения интерфейсного кабеля и блока питания.

Функции включения и выключения питания измерительного блока возложены на программное обеспечение: после запуска программы происходит включение питания измерительного блока, по завершению работы программы питание отключается.

Работа измерителей основана на счетно-импульсном принципе, заключающемся в подсчете количества импульсов рабочей частоты в течение измеряемого временного интервала.

С помощью программного обеспечения выполняется установка режимов работы измерителя, калибровка, запуск на измерение, отображение и сохранение результатов измерений;

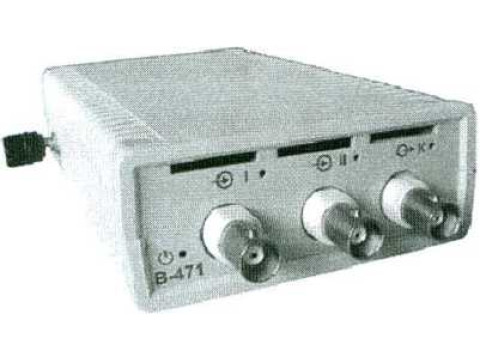

Внешний вид измерителя приведен на рисунке 1.

Рисунок 1 - Измеритель временных интервалов В-471

Схема пломбирования измерителей от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- количество измерительных каналов

2;

от 10 нс до 1000 с;

2,5-10'9;

от 0,5 до 50;

- диапазон измерения временных интервалов

- разрешающая способность, с

- амплитуда измеряемых входных сигналов, В

- диапазон установки уровня дискриминации входных импульсных сигналов, В:

при коэффициенте ослабления встроенного аттенюатора 1:1

при коэффициенте ослабления встроенного аттенюатора 1:10

- пределы абсолютной погрешности установки уровня дискриминации, В:

при коэффициенте ослабления встроенного аттенюатора 1:1

при коэффициенте ослабления встроенного аттенюатора 1:10

- входное сопротивление измерительных каналов, МОм                            1 ± 0,05;

- входная емкость измерительных каналов, пФ, не более

- пределы относительной погрешности по частоте встроенного опорного

генератора (за 12 месяцев)                                                             ±1-10’6;

- пределы относительной погрешности установки действительного значения частоты встроенного опорного генератора относительно номинального

значения 10 МГц                                                                 ±1-10-7;

- пределы относительного изменения частоты встроенного опорного генератора при изменении температуры на 1 °C в диапазоне рабочих температур                   ±5-10 8;

- время установления рабочего режима, ч, не более

1;

230 ±23;

20;

195x115x45;

- диапазон напряжения питания переменного тока, В

— потребляемая мощность, ВА, не более

- габаритные размеры, мм, не более

- масса, кг, не более

- степень защиты оболочек по ГОСТ 14254-95

Управляющий компьютер должен соответствовать следующим требованиям:

- частота процессора, не ниже

1 ГГц;

256 Мб;

USB 2.0;

Microsoft Windows 2000/ХР.

- объем оперативной памяти, не менее

- интерфейс

- операционная система

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносят на лицевую панель методом шелкографии и на титульный лист «Руководства по эксплуатации» - типографским методом.

Комплектность

Комплектность соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100235722.168-2007. Измеритель временных интервалов В-471. Технические условия.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.2.091-2002. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

МРБ МП 1680-2007. Измеритель временных интервалов В-471. Методика поверки.

Заключение

Измерители соответствуют требованиям ТУ BY 100235722.168-2007, ГОСТ 22261-94, ГОСТ 12.2.091-2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
