Анализаторы цифровых трактов ONT50 (30)

Назначение

Анализаторы цифровых трактов ONT50 (ONT30) (далее - анализаторы) предназначены для измерения и контроля параметров оптоволоконных и электрических сетей передачи данных.

Область применения - тестирование сетей передачи данных, в том числе нового поколения -Next Generation SDH (Ethemet-over-SDH) и ONT (системы передачи с использованием технологии DWDM).

Описание

Анализаторы семейства ONT-30/50 представляют собой тестеры сетей нового поколения. Они представляют собой модульную конструкцию с цветным сенсорным дисплеем, удобным графическим интерфейсом пользователя и множеством интерфейсов для подключения внешних устройств.

Измерения, проводимые анализаторами серии ONT можно разделить на 4 категории:

- тестирование традиционных технологий SDH уровней STM-0/1/4/16;

- тестирование параметров транспортных технологий Next Generation SDH уровней STM-1/4/16;

- тестирование параметров взаимодействия оборудования передачи данных Ethernet и сетей Next Generation SDH;

- тестирование параметров технологии OTN и параметров среды передачи, влияющих на надежную работу систем OTN.

Функциональные и измерительные возможности анализаторов при тестировании традиционных технологий передачи SDH:

- генерация и анализ сигналов о неисправностях и ошибках;

- генерация и анализ указателей;

- анализ ошибок в соответствии с рек. ITU-T G.826, G.828 и G.829;

- тестирование передачи IP-трафика через SDH (PoS), в соответствии с протоколами формирования кадров HDLC/PPP и CISCO HDLC.

Функциональные и измерительные возможности анализаторов при тестировании традиционных технологий передачи Next Generation SDH:

- анализ работы специфичных параметров технологий New Generation SDH:

- анализ виртуальных сцепок (VC - Virtual Concatenation);

- виртуальных групп сцепок (VCG -Virtual Concatenation Group);

- механизмов управления полосой пропускания LCAS (Link Capacity Adjustment Scheme);

- размещения асинхронной нагрузки в виде данных в контейнеры VC (GFP - Generic Frame Procedure) и т.д.

При проведении тестирования взаимодействия оборудования Ethernet и сетей Next Generation SDH, анализаторы оснащаются дополнительным модулем: оптический интерфейс

или интерфейс на витую пару 10/100/1000 на 4 порта). Таким образом, обеспечива^яЙЙв^ое^ тестирование сети/оборудования Next Generation SDH путем изменения napaMeTEOB^^oiuHiwTb Ethemet-трафика (формата, длины кадра, скорости и т.д.).                         \\             I

V. \Для ДОЯУ****^ Jf

При проведении тестирования сетей OTN (Optical Transport Network), обеспечивается анализ структуры сигнала OTN на скоростях 2,7G (STM-0/1 /4/ 16+OTN1) и 10,7G (STM-64+OTU2), а также специализированных параметров, таких как механизм обнаружения и исправления ошибок FEC - Forward Error Correction.

Для тестирования дополнительных параметров, влияющих на передачу сигнала, тестеры семейства ONT обеспечивают:

- анализ и генерацию джиттера/вандера сигнала SDH уровня STM-64 и сигнала OTN уровня 10,7G;

- анализ Q-параметра для измерения ошибок в сетях OTN;

- спектральный анализ систем DWDM в диапазоне длин волн от 1250 до 1650 нм.

Место нанесения знака поверки указано в Приложении.

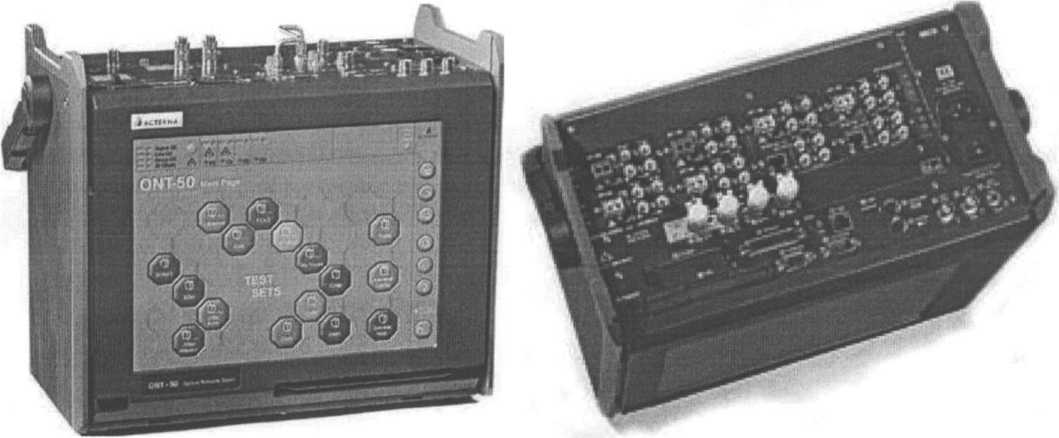

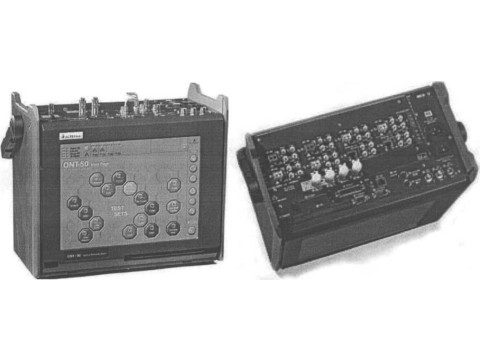

Внешний вид анализатора представлен на рисунке 1.

Рисунок 1. Внешний вид анализатора цифровых трактов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Базовый блок ONT-50

- относительная погрешность внутренней частоты опорного генератора ±4,6-10’6 Гц;

Однопортовый и двухпортовые модули DSn/PDH

- чувствительность входа <6 дБ для интерфейсов El (RH=75 Ом для несимметричного сигнала и RH=120/100 Ом для симметричного сигнала) и <12 дБ для интерфейсов Е4 (RH=75 Ом для несимметричного сигнала);

- форма и амплитуда генерируемых импульсов - в соответствии со спецификацией рекомендации Международного союза электросвязи G.703 (ГОСТ 26886-86).

Модули 2.5G, 1310 нм; 2.5G, 1310/1550 нм; NewGen 2.5G, 1310/1550 нм; OTN 2.5/2.7G, 1310/1550 нм

- чувствительность входа <минус 28 дБм для OC48/STM-16, OS12/STM-4 и <минус 34 дБм для STM-1, STM-0;

- выходной уровень сигнала от минус 2 до 3 дБм;

- форма генерируемых импульсов - в соответствии со спецификациями рекомендаций Международного союза электросвязи G.957/GR.253.

Для докумеитов

Модули 10G, 1310 нм; 10G-B, 1310 нм; 10G, 1550 нм; 10G-B, 1550 нм; NewGen 10

- чувствительность входа: <минус 14 дБм для длины волны 1550 нм и <м длины волны 1310 нм;

Госудаэсгзсниий реестр

- выходной уровень сигнала: от минус 2 до 3 дБм для длины волны 1550 н 0 дБм для длины волны 1310 нм;

- форма генерируемых импульсов - в соответствии со спецификациями рекомендаций Международного союза электросвязи G.691/GR.253.

Модули OTN 10/10.7G, 1550 нм; OTN 10/10.7G-B, 1550 нм; OTN 10/10.7G-B, 1310 нм

- чувствительность входа <минус 14 дБм;

- выходной уровень сигнала от минус 3 до 2 дБм.

- форма генерируемых импульсов - в соответствии со спецификациями рекомендаций Международного союза электросвязи G.691/GR.253.

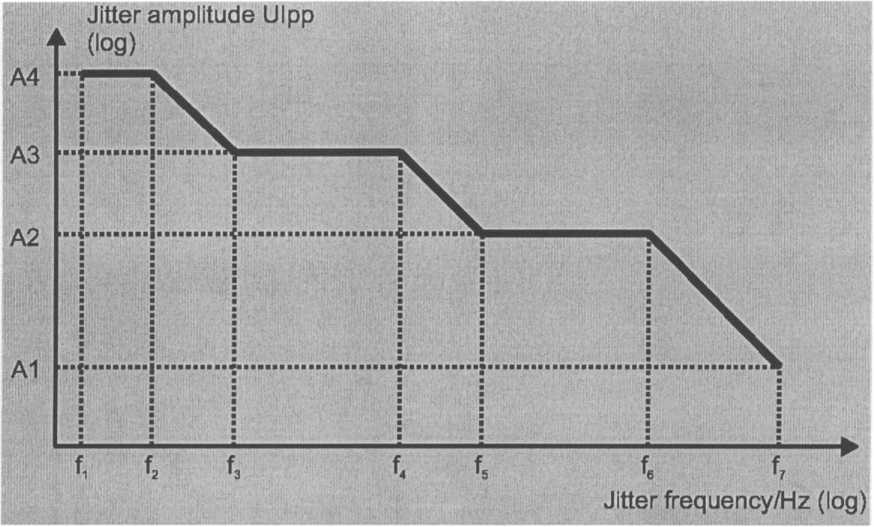

Модули джиттера 10G-B; 10/10.7G-B

- амплитуда генерируемого джиттера от 0 до 3200 UIpp

- погрешность генерируемой амплитуды джиттера в соответствии со спецификациями рекомендаций Международного союза электросвязи Т 0.172/0.173;

- измерение джиттера

- погрешность измерения амплитуды джиттера в соответствии со спецификациями рекомендаций Международного союза электросвязи Т 0.172/0.173.

Модули анализатора однопортовые OSA-160, OSA-161 и двухпортовый OSA-201

- диапазон измерения мощности от минус 75 до 15 дБм;

- абсолютная погрешность измерения мощности не более ±2,0 дБ, для диапазона длин волн от 1310 до 1490 нм;

- абсолютная погрешность измерения мощности не более ±1,0 дБ, для диапазона длин волн от 1490 до 1520 нм;

- абсолютная погрешность измерения мощности не более ±0,5 дБ, для диапазон^^^^з^ от 1520 до 1580 нм (для уровня сигнала минус 10 дБм и для температуры 23±5 °C);

- абсолютная погрешность измерения мощности не более ±0,8 дБ, для диапаз< 1580 до 1615 нм;

IT

- абсолютная погрешность измерения мощности не более ±1,0 дБ, для длины вол

Модули анализатора однопортовые OSA-ЗОО, OSA-301 и двухпортовый OSA-303

- диапазон измерения мощности от минус 75 до 15 дБм;

- абсолютная погрешность измерения мощности не более ±2,0 дБ, для диапазона длин волн от 1310 до 1490 нм;

- абсолютная погрешность измерения мощности не более ±0,6 дБ, для диапазона длин волн от 1490 до 1520 нм;

- абсолютная погрешность измерения мощности не более ±0,4 дБ, для диапазона длин волн от 1520 до 1580 нм (для уровня сигнала минус 10 дБм и для температуры 23±5 °C);

- абсолютная погрешность измерения мощности не более ±0,8 дБ, для диапазона длин волн от 1580 до 1615 нм;

- абсолютная погрешность измерения мощности не более ±2,0 дБ, для длины волны 1620 нм.

Основные технические характеристики анализаторов представлены в таблице.

Таблица

Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.

Комплектность

Анализаторы цифровых трактов ONT50 (ONT30).

Руководство по эксплуатации.

МРБ МП.1912а-2007 ’’Анализаторы цифровых трактов ONT50 (ONT30). Методика поверки".

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "JDSU Deutshland", Германия.

МРБ МП.1912а-2007 "Анализаторы цифровых трактов ONT50 (ONT30). Методика поверки".

Заключение

Анализаторы цифровых трактов ONT50 (ONT30) соответствуют технической документации фирмы "JDSU Deutshland*’, Германия.

Межповерочный интервал - не более 12 месяцев, для анализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
