Системы повременного учета длительности соединений автоматизированные АПУС АТС Alcatel 1000S12 EEPWR1A

Назначение

Системы повременного учета длительности соединений автоматизированные АПУС АТС Alcatel 1000S12 EEWR1А предназначены для регистрации и измерения длительности состоявшихся телефонных соединений абонентов автоматической цифровой телефонной станции (далее - АТС Alcatel 1000S12).

Область применения -местная, междугородная и международная телефонная связь,

Описание

Системы повременного учета длительности соединений автоматизированные АПУС АТС Alcatel 1000S12 EEWR1A (далее-АПУС АТС Alcatel 1000S12 EEWR1A) программно реализованы на базе цифровых телефонных станций Alcatel 1000S12.

Этапы установления соединений отслеживаются аппаратно-программными средствами АТС Alcatel 1000S12. Данные о состоявшихся исходящих телефонных соединениях абонентов АТС Alcatel 1000S12 хранятся в циклической базе данных СУД S12 в виде рабочих файлов (Working File). Накопленные в циклической базе данных рабочие файлы для их дальнейшей обработки в вычислительном центре могут передаваться 2 способами:

- рабочие файлы переносятся на цифровую звуковую ленту, имеющую стандартный формат записи;

- передача рабочих файлов осуществляется по каналам данных с использованием стандартных сетевых протоколов и открытых интерфейсов Х.25 и TCP/IP.

Этапы установления соединения отслеживаются аппаратно-программными средствами АТС.

Сохраненная в базе данных информация о состоявшихся соединениях абонентов может быть выведена на монитор персонального компьютера.

Внешний вид АТС приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки и место нанесения Знака утверждения типа приведено на рисунке в приложении А.

1 из 4

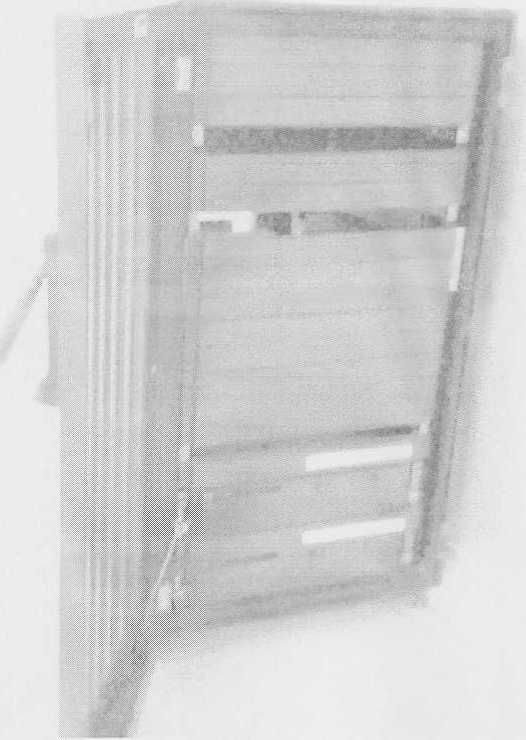

Рисунок 1 Внешний вид АПУС АТС Alcatel 1000S12 EEWR1A

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версии программного обеспечения...................................................EEWR1A.

Номинальное напряжение питания постоянного тока, В...........................минус

Минимальная длительность соединений, с

Допускаемая абсолютная погрешность измерения длительности соединений, с, не более

Допускаемая абсолютная погрешность измерения времени за сутки, с, не более.... ±1.

Сохранение информации (на магнитных носителях)

при отключении от сети...................................................................неограниченно.

Климатические условия при эксплуатации: - температура окружающего воздуха. °C..............................................(20±5),

- относительная влажность, %.......................от 45 до 85 при температуре 25 °C,

- атмосферное давление, кПа,...............................................от 84.0 до 106.7.

Климатические условия при транспортировании:

- температура окружающего воздуха, °C.

от минус 40 до 79,

I                                 1

Госудврствеяьый pwc’p] I сиелсгв измерении I \ Республики Беларусь / \Длй докумсктоу

Сванда

3 из 4

маки»» реери event'» xi-epw"*!

i Pvcnvf’.W Беппру?* / \д« ж»'™/

- относительная влажность, %,.......................от 45 до 80 при температуре 25 °C,

- атмосферное давление, кПа,...............................................от 84,0 до 106,7.

Защита от поражения электрическим током по СТБ МЭК 60950-1-2003.........класс I.

Знак утверждения типа

Знак утверждения типа наносится на нижнюю раму статива АТС и на титульный лист эксплуатационной документации АТС.

Комплектность

АПУС АТС Alcatel 1000S12 EEWR1A в составе АТС Alcatel 1000S12 EEWR1А...................................................1 комплект

Эксплуатационная документация на АТС Alcatel 1000S12 EEWR1А.......1 комплект

Методика поверки МП.МН 13320-2003 - 2008......................................... 1 экземпляр

ЗАКЛЮЧЕНИЕ                     ;

Системы повременного учета длительности соединений автоматизированные АПУС АТС Alcatel 1000S12 EEWR1А с версией программного обеспечения EEWR1А соответствуют техническим требованиям документации фирмы-изготовителя в условиях кондиционирования помещений и обеспечения номинального напряжения питания.

Межповерочный интервал - не более 12 мес (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
