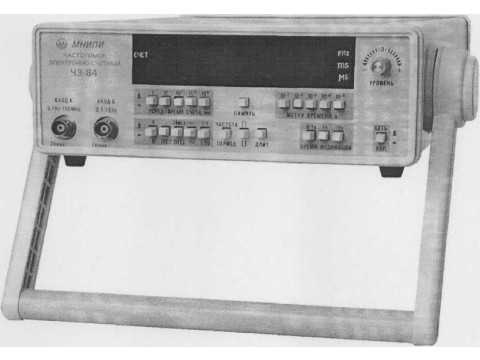

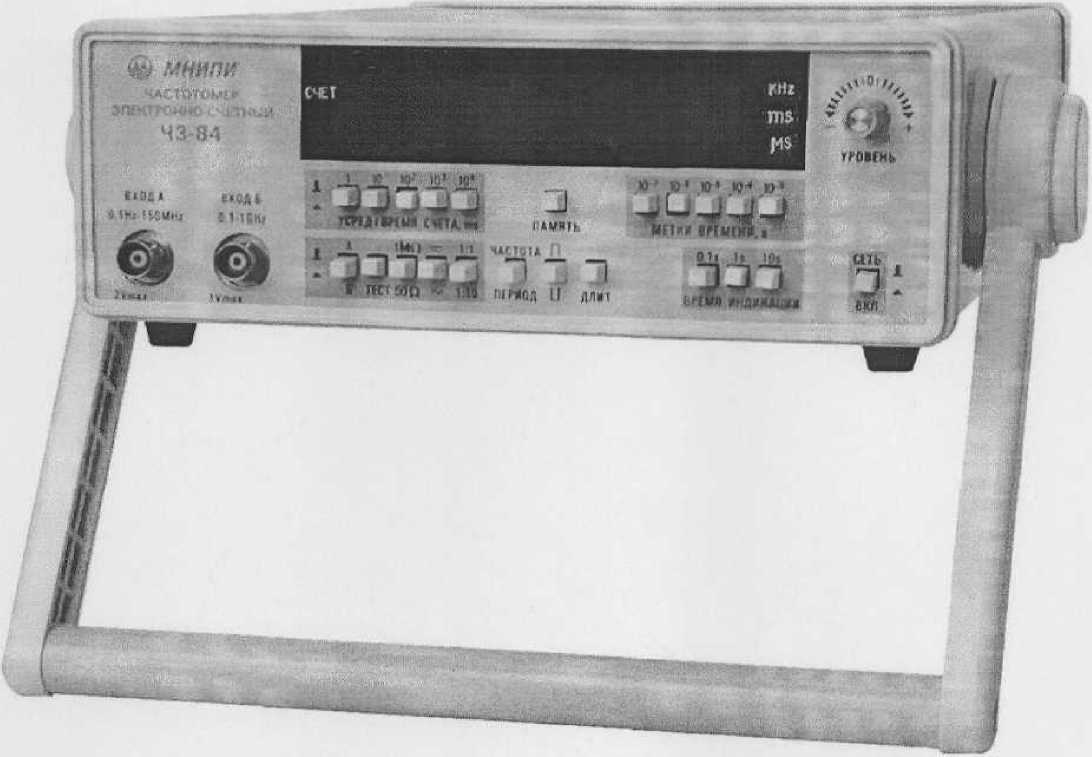

Частотомеры электронно-счетные Ч3-84

Наименование характеристики

Значение

1 Диапазон измерения частот синусоидальных сигналов и импульсных сигналов по входу А

от 0,1 Гц до 150 МГц

1 1 Уровень входного сигнала при входном сопротивлении

1 МОм:

- для сигнала синусоидальной формы *;

- для сигнала импульсной формы ** при длительности импульсов не менее 10 нс

от 0,02 до 10 В

от 0,05 до 10 В

1.2 Уровень входного сигнала при входном сопротивлении 50 Ом:

- для сигнала синусоидальной формы;

- для сигнала импульсной формы при длительности импульсов не менее 10 нс

от 0,02 до 2 В

от 0,05 до 2 В

2 Диапазон измерения частот синусоидальных сигналов по входу Б

от 100 до 1000 i\4Tn~

2.1 Уровень входного сигнала - среднее квадратическое значение напряжения переменного тока

OI            ДО 1/ mi уда,'..', ■ ' • г, ,t            1

--------------------------------------п—1        111 «nimii’—7—г

Наименование характеристики

Значение

3 Пределы допускаемой относительной погрешности измерения частоты синусоидальных или импульсных сигналов 3/ не более значений, вычисляемых по формуле:

<?/=±(|<50|+-Г-),

/ • Z”

J X сч

где д„ - относительная погрешность по частоте встроенного опорного генератора;

fx- измеряемая частота, Гц;

rt<(- время счета частотомера, с.

4 Пределы допускаемой относительной погрешности частоты встроенного опорного генератора д0 по истечении времени установления рабочего режима, равного 1 ч, не более значений:

- за 30 суток:

1) частотомеров 43-84, 43-84/1

2) частотомера 43-84/2

- за 12 месяцев:

1) частотомеров 43-84, 43-84/1

2) частотомера 43-84/2

±5Ю*8; ±2,5-10'6

±1-10‘7; ±5-10’6

4.1 Номинальное значение частоты встроенного опорного генератора

5 МГц

4.2 Пределы допускаемой погрешности установки действительного значения частоты встроенного опорного генератора относительно номинального значения частоты:

- частотомеров 43-84, 43-84/1;

- частотомера 43-84/2

±110'8

±5-10’7

5 Диапазон измерения периода синусоидальных или импульсных сигналов по входу А при длительности импульсов не менее 0,05 мкс

от 0,1 мкс до 100 с

5.1 Уровень входного сигнала при входном сопротивлении 1М0м:

- для сигнала синусоидальной формы

- для сигнала импульсной формы

от 0,02 до 10 В от 0,05 до 10 В

5.2 Уровень входного сшналапри входном сопротивлении 50Ом:: - для сигнала синусоидальной формы

- для сигнала импульсной формы

от 0,02 до 2 В от 0,05 до 2 В

5.3 4исло усредняемых периодов входного сигнала

1, 10, 102, 103, 104

5.4 Период меток времени, с

10’7, 10’6, 10 s, юА 10'3

6 Пределы допускаемой относительной погрешности измерения периода синусоидального и импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера дт не более значений, вычисляемых по формуле:

^=±(15,1 + ^+-^-), п п'

где ^„-относительная погрешность запуска;

п - число усредняемых периодов входного сигнала;

Т(,- период меток времени частотомера, с;

Тх — измеряемый период, с.

6.1 Пределы допускаемой относительной погрешности измерения периода импульсного входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера 8/- не более значений, вычисляемых по формуле:

St = Ж | +    •

п ■ Тх где п - число усредняемых периадйг'~ ; входного сигнала;         и( ЦЬ >

То- период меток времени ч±'тртацера^с;-': Тх - измеряемый период, с. \\

Наименование характеристики

Значение

7 Диапазон измерения длительности импульсов любой полярности при частоте следования импульсов не более 500 кГц

от 1 мкс до 100 с

7.1 Напряжение входного сигнала:

- при входном сопротивлении 1 МОм

- при входном сопротивлении 50 Ом

от 0,05 до 10 В; от 0,05 до 2 В

8 Пределы допускаемой абсолютной погрешности измерения длительности импульсов (Д(х, с) не более значений, вычисляемых по формулам:

- при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера;

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

=±(|гг0| g

&i, =±(|<?о1л+л>)>

где Тф, тс — длительности фронта и среза измеряемого импульса, с;

tx - длительность измеряемого импульса на уровне 0,5, с

9 Время счета частотомера при измерении частоты

1; 10; 102; 103; 104 мс

10 Формат индикации результатов измерения

8 разрядов

11 Потребляемая мощность, не более

20 В А

12 Питание от сети переменного тока напряжением

(230±23) В частотой (50± 1) Гц

13 Диапазон рабочих температур:

- для частотомера 43-84

- для частотомеров 43-84/1,43-84/2

от минус 10 °C до плюс 50 °C; от 5 °C до 40 °C

14 Масса частотомера, не более

2,8 кг

15 Габаритные размеры, не более

262x88x320 мм

* Сигнал синусоидальной формы - среднее квадратическое значение напряжения переменного тока.

* * Сигнал импульсной формы - амплитудное значение напряжения.
