Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ-АПП"
| Номер в ГРСИ РФ: | РБ 03 15 1242 10 |
|---|---|
| Раздел: | Средства измерений времени и частоты [15] |
| Производитель / заявитель: | РУП "Белтелеком", г. Минск |
Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ—АПП" (далее - изделие) предназначена для измерения длительности соединений, регистрации, накопления и сохранения информации о количестве и длительности соединений, а также для расчета оплаты за пользование телефонными и интернет услугами с учетом действующих тарифов и льгот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 15 1242 10 |
| Наименование | Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ-АПП" |
| Год регистрации | 2010 |
| Номер сертификата | 6835 |
| Дата регистрации | 2010-12-28 |
| Срок действия | 2015-12-28 |
| Получатель сертификата | РУП "БЕЛТЕЛЕКОМ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Белтелеком"
Адрес: ул. Энгельса, 6, г. Минск, 220030
Контакты: 2171642
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 947-2001 |
Поверители
Скачать
|
Описание типа РБ 03 15 1242 10 [2011-02-10]
rb-03-15-1242-10_2011-02-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 15 1242 10 [2010-01-01]
rb-03-15-1242-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ—АПП" (далее - изделие) предназначена для измерения длительности соединений, регистрации, накопления и сохранения информации о количестве и длительности соединений, а также для расчета оплаты за пользование телефонными и интернет услугами с учетом действующих тарифов и льгот.
Область применения: коммутация и повременный учет длительности телефонных и интернет соединений на предприятиях связи.
Описание
Изделие изготавливается следующих модификаций:
АКПУС "БУСЕЛ-АПП-М" - для измерения длительности телефонных соединений;
АКПУС "БУСЕЛ-АПП-МИ" - для измерения длительности интернет соединений.
АКПУС "БУСЕЛ-АПП-ТИ" - для измерения длительности телефонных и интернет соединений.
Количество одновременно коммутируемых линий в модификациях
АКПУС "БУСЕЛ-АПП-М", АКПУС "БУСЕЛ-АПП-МИ", АКПУС "БУСЕЛ-АПП-ТИ" ограничивается производительностью оператора.
Изделия АКПУС "БУСЕЛ-АПП-М", АКПУС "БУСЕЛ-АПП-МИ", АКПУС "БУСЕЛ-АПП-ТИ состоят из ПЭВМ со встроенным блоком коммутации линий и программного обеспечения "Pkpwin 1.11", функционирующего под управлением операционной системы WINDOWS.
Изделие обеспечивает подключение линий телефонных аппаратов и линий пользовательских терминалов к линиям автоматических телефонных станций (далее - линий АТС) при введении в ПЭВМ информации о внесении аванса с одновременной выдачей информации о подключении на экране монитора управляющей ПЭВМ. При нажатии кнопки “ОТВЕТ” на телефонном аппарате (далее - ТА) или кнопки “ENTER” на пользовательском терминале (далее - ПТ) изделие осуществляет обратный отсчёт времени соединения.
Изделие осуществляет выдачу на монитор ПЭВМ и сохранение на его магнитных носителях следующей информации по каждому соединению:
- номера вызывающего и вызываемого абонентов;
- введенную сумму аванса и итоговую сумму в условных единицах;
- заданное время соединения в начале соединения;
- дату и время начала соединения;
- отсчет времени соединения в течение соединения до его окончания;
- факт окончания соединения;
- реально состоявшуюся длительность соединения.
При телефонном соединении изделие осуществляет посылку в ТА предупредительного сигнала за (30±2) с до размыкания линии АТС с линией ТА.
При интернет соединении за три минуты до окончания времени подключения в изделии должен прозвучать предупредительный сигнал, а на мониторе ПТ должно появиться информационное окно с сообщением об окончании соединения.
Изделие осуществляет размыкание линий АТС с линиями телефонных аппаратов, а также линиями ПТ по окончании времени соединения.
Принцип действия заключается в том, что при получении соответствующей команды, изделие в зависимости от выбранного вида соединения, подключает к линии АТС линию ТА или линию ПТ посредством программного обеспечения, а по окончании времени подключения, разрывает это соединение.
Защита от несанкционированного доступа осуществляется системой паролей.
Внешний вид изделия представлен на рисунке 1.
Схема с указанием мест для нанесения знака поверки в виде клейма-наклейки и оттиска клейма со знаком поверки на мастику в пломбировочную чашечку приведена в Приложении А.

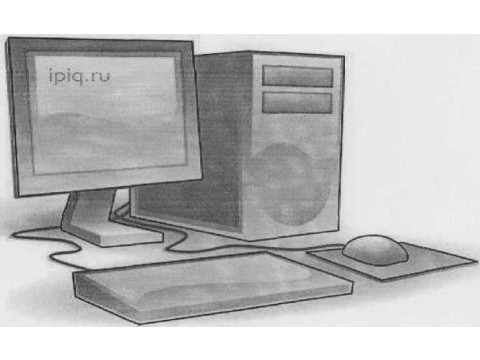

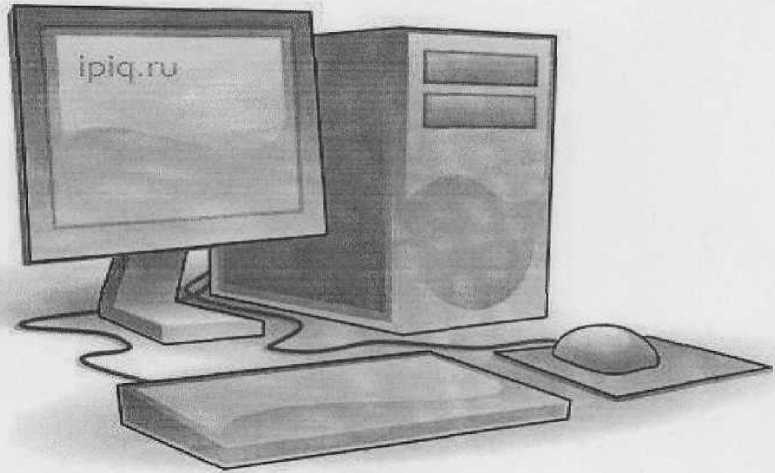

Рисунок 1 Внешний вид аппаратуры коммутации и повременного учёта телефонных и интернет соединений модификаций АКПУС ’’БУСЕЛ-АПП-М ”, АКПУС ’’БУСЕЛ-АПП-МИ”, АКПУС ’’БУСЕЛ-АПП-МТИ ”
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения длительности телефонных соединений, с |
от 60 до 3600 |
|
Диапазон измерения длительности интернет соединений, с |
от 60 до 7200 |
|
Допускаемая абсолютная погрешность измерения длительности соединений, с, не более |
±5 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Номинальное напряжение питания, В |
230 |
|
Номинальная частота тока, Гц |
50 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры, мм, не более - ПЭВМ |
330x370x140 |
|
Масса, кг, не более - ПЭВМ |
20 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
|
Среднее время восстановления, ч, не более |
3 |
|
Средний срок службы, лет, не менее |
10 |
|
Степень защиты от поражения электрическим током по СТБМЭК 60950-1-2003 |
I |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 |
IP 20 |
|
Климатические условия при эксплуатации: - диапазон температур окружающего воздуха, °C -относительная влажность, %, при 25°С - атмосферное давление, кПа |
от плюс 10 до плюс 35 до 80 от 84,0 до 106,7 |
|
Климатические условия при транспортировании: - диапазон температур окружающего воздуха, °C -относительная влажность, %, при 25°С - атмосферное давление, кПа |
от минус 50 до плюс 50 до 98 от 84,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на панель корпуса изделия способом, обеспечивающим его сохранность в течение всего срока службы.
Комплектность
Комплект поставки аппаратуры коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ-АПП-М" приведен в таблице 3.
Таблица 3__________
|
Наименование |
Количество |
|
Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС “БУСЕЛ-АПП” |
1 |
Программное обеспечение"Pkpwin 1.11" для АКПУС "БУСЕЛ-АПП-М, АКПУС "БУСЕЛ-АПП-МИ, АКПУС "БУСЕЛ-АПП-ТИ |
1 |
|
Руководство по эксплуатации |
1 |
|
Руководство оператора |
1 |
|
Методика поверки МП.МН 947-2001 |
1 |
Технические документы
ТУ РБ 100435338.004-2001 Аппаратура коммутации и повременного учёта телефонных и интернет соединений АКПУС “БУСЕЛ-АПП”. Технические условия.
МП. МН 947-2001 Аппаратура коммутации и повременного учёта телефонных и интернет соединений АКПУС “БУСЕЛ-АПП”. Методика поверки.
ГОСТ 15150-69 “Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды”.
Заключение
Аппаратура коммутации и повременного учета телефонных и интернет соединений АКПУС "БУСЕЛ-АПП" соответствует требованиям ТУ РБ 100435338.004-2001, атак же ГОСТ 15150-69.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский
Испытательский центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
