Мультиметры портативные МП-3/1
| Номер в ГРСИ РФ: | РБ 03 13 9465 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 9465 23 [2023-01-16]
rb-03-13-9465-23_2023-01-16.pdf
|
Скачать |
Мультиметры портативные МН-3/1 (далее - мультиметры) предназначены для измерений напряжения постоянного тока, срсдпсквадра тического значения напряжения переменного тока синусоидальной формы, силы постоянного тока, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 9465 23 |
| Наименование | Мультиметры портативные МП-3/1 |
| Год регистрации | 2023 |
| Номер сертификата | 15970 |
| Дата регистрации | 2023-01-16 |
| Срок действия | 2028-01-16 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3487-2022 «СОЕИ РБ. Мультиметры портативные МП-3/1. Методика поверки УФЦИ.411182.003-01 МП» |
Поверители
Скачать
|
Описание типа РБ 03 13 9465 23 [2023-01-16]
rb-03-13-9465-23_2023-01-16.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры портативные МН-3/1 (далее - мультиметры) предназначены для измерений напряжения постоянного тока, срсдпсквадра тического значения напряжения переменного тока синусоидальной формы, силы постоянного тока, электрического сопротивления постоянному току.
Область применения измерение электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание
Принцип действия мультиметров основан на преобразовании измеряемой величины в нормированное постоянное напряжение с последующим сю измерением аналого-цифровым преобразователем (далее - АЦП) интегрирующего типа и выводом результатов измерения на дисплей мультиметра.
Преобразователь переменного напряжения представляет собой линейный преобразователь средних квадратических значений.
Измерение электрического сопротивления осуществляется при помощи АЦП путем сравнения падения напряжения на измеряемом сопротивлении и па соединенном последовательно с ним образцовом резисторе.
Измерение силы тока осуществляется путём преобразования измеряемой силы тока в напряжение при протекании тока через образцовые сопротивления токовых шунтов.
Управление мультиметром осуществляется при помощи поворотного переключателя и кнопок, расположенных па передней панели.
Мультиметры выполнены в малогабаритном корпусе из ударопрочного полистирола, состоящего из двух частей - верхней крышки и основания.
На передней панели мультиметров расположены входные разъёмы для подключения измерительных кабелей. поворотный переключатель режимов работы и жидкокристаллический дисплей. Па задней напели расположен отсек для установки элементов питания и подставка для удобства работы с мультиметром в настольном положении.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1. Таблица 1
|
Наименование |
Значение |
|
1 Измерение напряжения постоянного тока | |
|
1.1 диапазон измерений |
от 1 мВ до 500 В |
|
1.2 пределы измерений |
200 мВ; 2; 20; 200; 500 В |
|
1.3 пределы допускаемой основной абсолютной погрешности, мВ (В) на пределе измерений: 200 мВ; 2; 20: 200 В 500 В |
±(0,01 •Ux+ 2 ед. мл. р.) ±(0,012Ux + 5 ед. мл. р.) |
|
2 Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы | |
|
2.1 диапазон измерений |
от 20 до 500 В |
|
2.2 пределы измерений |
200;500 В |
|
2.3 пределы допускаемой основной абсолютной погрешности, В на пределе измерений: 200 В; 500 В |
±(0.025 Ux± 10 ед. мл. р.) |
|
2.4 диапазон частот на пределе измерений: 200 В: 500 В |
от 40 до 400 Гц |
|
3 Измерение силы постоянного тока | |
|
3.1 диапазон измерений |
от 1 мкА до 10 А |
|
3.2 пределы измерений |
200 мкА; 2; 20; 200 мА; 10А |
|
3.3 пределы допускаемой основной абсолютной погрешности. мкА (мА, А) на пределе измерений: 200 мкА; 2; 20; 200 мА 10 А |
±(0,012 1х± 2 ед. мл. р.) ±(0,02'1х± 3 ед. мл. р.) |
|
4 Измерение электрического сопротивления постоянному току | |
|
4.1 диапазон измерений |
от 1 Ом до 1,9 МОм |
|
4.2 пределы измерений |
200 Ом; 2; 20; 200 кОм; 2 МОм |
|
4.3 пределы допускаемой основной абсолютной погрешности. Ом (кОм, МОм) на пределе измерений: 200 Ом; 2; 20; 200 кОм 2 МОм |
±(0,01 Ux± 5 ед. мл. р.) ±(0.015 Ux+ 5 ед. мл. р.) |
|
Примечания Ux, 1х, Rx- значения измеряемой величины напряжения мВ (В), силы тока мкА (мА, А), сопротивления Ом (кОм, МОм). ед. мл. р. - единица младшего разряда. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания от источника постоянного тока . В |
от 6.4 до 9.6 |
|
Потребляемый ток, мА, не более |
2,5 |
|
Габаритные размеры (длина, ширина, высота), мм. не более |
190x84x37 |
|
Масса мультиметра (без элементов питания), кг, не более |
0,35 |
|
Масса мультиметра с упаковкой, кг. не более |
0.7 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха при температуре 25 °C, %, не более |
от 10 до 35 80 |
|
Пределы допускаемой дополнительной относительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне рабочей температуры, % |
±2-8* |
|
Условия транспортирования: диапазон температуры окружающего воздуха, °C относительная влажность воздуха при температуре 35 °C. %, не более |
от минус 50 до плюс 50 98 |
|
*8 - пределы допускаемой основной относительной погрешности, % | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Мультиметр портативный МП-3/1 |
1 |
|
Кабель «1<1». Красный* |
1 |
|
Кабель «К2». Черный * |
1 |
|
Руководство по эксплуатации УФ1 JH.411182.003-01 РЭ |
1 |
|
Методика поверки УФЦИ.411182.003-01 МП* |
1 |
|
Упаковка |
1 |
|
доставляется по отдельному запросу | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель мультиметра и на титульный лист руководства по эксплуатации.
Поверка осуществляется но МРБ МП.3487-2022 «Система обеспечения единства измерений Республики Беларусь. Мультиметры портативные МП-3/1. Методика поверки УФЦИ.411182.003-01 МП».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 190737825.007-2012 «Мультиметры портативные МП-3, МП-3/1. Технические условия»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/201 1).
Методику поверки:
МРБ МП. 3487-2022 «Система обеспечения единства измерений Республики
Беларусь. Мультиметры портативные МП-3/1. Методика поверки У ФЦИ.411182.003-01 МП».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_________________________________________________________________________
Наименование и тип средств поверки
Термогигрометр UNITESSTIIB 1
Универсальная пробойная установка УПУ-1М_________________________________
Калибратор универсальный с усилителем напряжения Н4-7______________________
Усилитель напряжения из комплекта калибратора универсального Н4-7____________
Магазин сопротивлений Р4831 _________________________________________
Магазин сопротивлений Р40108_____________________________________________
Преобразователь напряжения-тока Я9-44_______________________________________
Примечания:
Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью;
Все средства измерений должны иметь действующие знаки поверки и (или) свидетельства о поверке.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: мультиметры портативные МП-3/1 соответствуют требованиям ТУ BY 190737825.007-2012. ГОСТ 22261-94. ТР ТС 004/2011, ТР ТС 020/2011.
11роизводитель средс тв измерений
Унитарное предприятие «Завод СВ Г»
Республика Беларусь, 220005, г. Минск, пр-т Независимости. 58, к. 30
Телефон+375 17 293-94-68
факс+375 17 284-46-47
сай т: www.zsvt.bv
Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт мстрологии» (Бсл1 ’ИМ)
Республика Беларусь, 220053. г. Минск, С таровилснский тракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@belgim.by
Приложение: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием мес та для нанесения знака поверки средств измерений на 1 листе.
Замести тель директора
А.Д. Шевцова-Ронина
по оценке соответствия БелГИМ
Приложение 1 (обязательное)
Фотографии общего вида средс тв измерений

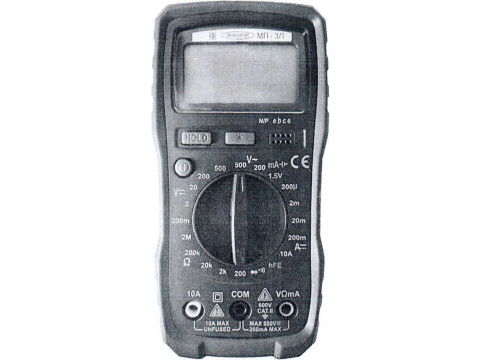

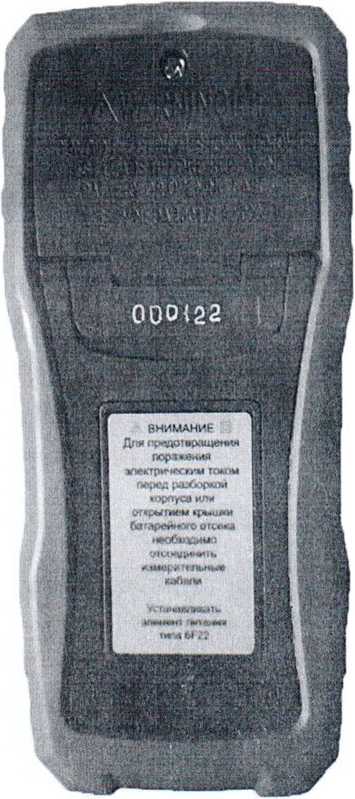

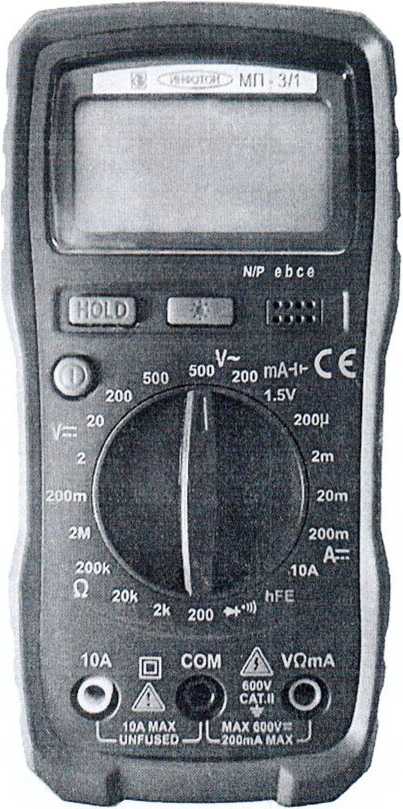

Рисунок 1.1 Фотографии общего вида мультиметра порта тивного Ml 1-3/1 (изображение носи т иллюс тративный характер)
1 1риложспие 2
(обязательное)

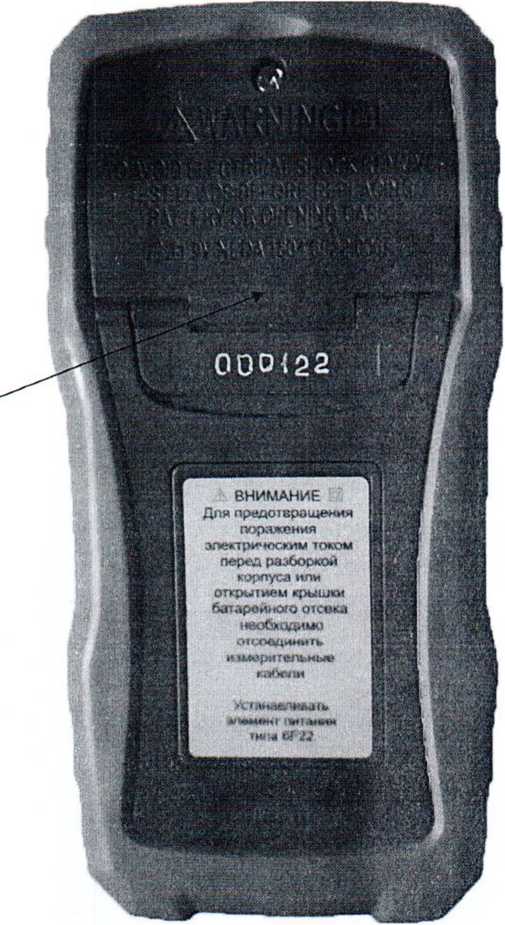

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Мес то для нанесения знака поверки
Рисунок 2.1 — Схема с указанием мес та для нанесения знака поверки (изображение носит иллюстративный характер)
