Мультиметры портативные МП-5, МП-5/1
| Номер в ГРСИ РФ: | РБ 03 13 10120 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 10120 23 [2023-07-21]
rb-03-13-10120-23_2023-07-21.pdf
|
Скачать |
Мультиметры портативные МН-5. МП-5/1 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты синусоидального сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 10120 23 |
| Наименование | Мультиметры портативные МП-5, МП-5/1 |
| Год регистрации | 2023 |
| Номер сертификата | 16742 |
| Дата регистрации | 2023-07-21 |
| Срок действия | 2028-07-21 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МРБ МП.3657-2023 «Система обеспечения единства измерений Республики Беларусь. Мультиметры портативные МП-5, МП-5/1. Методика поверки УФЦИ.411182.007 Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 13 10120 23 [2023-07-21]
rb-03-13-10120-23_2023-07-21.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры портативные МН-5. МП-5/1 (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты синусоидального сигнала.
Область применения - измерение электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры в промышленности, строительстве и других отраслях экономики.
Описание
Принцип действия мультиметров основан на преобразовании измеряемой величины в нормированное напряжение постоянного тока с последующим его измерением аналого-цифровым преобразователем (далее - АЦП) интегрирующего типа и выводом результатов измерения на дисплей мультиметра.
Преобразователь напряжения переменного тока представляет собой линейный преобразователь среднеквадратических значений.
Измерение электрического сопротивления постоянного тока осуществляется при помощи АЦП путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним эталонном резисторе.
Измерение силы тока осуществляется путём преобразования измеряемой силы тока в напряжение при протекании тока через эталонные сопротивления токовых шунтов.
Управление мультиметром осуществляется при помощи поворотного переключателя и кнопок, расположенных па передней панели.
Мультиметры выполнены в малогабаритном корпусе из ударопрочного полистирола, состоящего из двух частей - верхней крышки и основания.
На передней панели мультиметров расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы и жидкокристаллический дисплей. На задней панели расположен отсек для установки элементов питания и подставка для удобства работы с мультиметром в настольном положении.
Дата изготовления мультиметров указывается в руководстве но эксплуатации на конкретное изделие.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение | |
|
МП-5 |
МП-5/1 | |
|
1 |
2 |
3 |
|
Измерение напряжения постоянного тока: | ||
|
Диапазон измерений |
от 1 мВ до 1000 В | |
|
Пределы измерений |
600 мВ; 6; 60; 600; 1000 В |
200 мВ; 2; 20; 200; 1000 В |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
па пределах измерений 200 мВ; 2; 20; 200 В |
_ |
±(0,005 Ux ± 3 ед. мл. р.) |
|
на пределах измерений 600 мВ; 6; 60; 600 В |
±(0,005 Ux + 3 ед. мл. р.) |
_ |
|
на пределе измерений 1000 В |
±(0,008-Ux+ 10 ед. мл. р.) |
±(0,008 Ux + 10 ед. мл. р.) |
|
Измерение среднеквадратического значения напряжения переменного тока синусоидальной формы: | ||
|
Диапазон измерений |
от 10 мВ до 750 В |
от 20 мВ до 750 В |
|
Диапазон частот |
от 40 до 1000 Гц |
от 40 до 200 Гц |
|
Пределы измерений |
6; 60; 600; 750 В |
2; 20; 200; 750 В |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
на пределах измерений 2; 20 В частотой от 40 до 200 Гц |
— |
±(0,008 Ux + 5 ед. мл. р.) |
|
на пределе измерений 200 В частотой от 40 до 100 Гц |
— |
±(0,008-Ux + 5 ед. мл. р.) |
|
на пределе измерений 750 В частотой от 40 до 100 Гц |
— |
±(0,012 Ux + 10 ед. мл. р.) |
|
на пределах измерений 6; 60; 600 В частотой от 40 до 1000 Гц |
±(0,008 Ux ± 5 ед. мл. р.) |
_ |
|
на пределе измерений 750 В частотой от 40 до 1000 Гц |
±(0,012-Ux + 10 ед. мл. р.) |
_ |
|
Измерение сопротивления постоянному току: | ||
|
Диапазон измерений |
от 1 Ом до 600 МОм |
от 1 Ом до 200 МОм |
|
Пределы измерений |
600 Ом; 6; 60; 600 кОм; 60; 600 МОм |
200 Ом; 2; 20; 200 кОм; 2; 20; 200 МОм |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
на пределе измерений 200 Ом |
— |
±(0,008 Rx + 5 ед. мл. р.) |
|
на пределах измерений 2; 20; 200 кОм; 2 МОм |
_ |
±(0,008 Rx + 3 ед. мл. р.) |
|
на пределе измерений 20 МОм |
— |
±(0,010Rx + 25 ед. мл. р.) |
|
на пределе измерений 200 МОм |
— |
±(0,050 Rx + 30 ед мл. р.) |
|
на пределе измерений 600 Ом |
±(0,010 Rx + 5 ед. мл. р.) |
— |
|
па пределах измерений 6; 60; 600 кОм |
±(0,010 Rx + 3 ед. мл. р.) |
_ |
|
па пределе измерений 60 МОм |
±(0,015 Rx + 25 ед. мл. р.) |
— |
|
на пределе измерений 600 МОм |
±(0,050 Rx + 10 ед. мл. р.) |
— |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Измерение силы постоянного тока: | ||
|
Диапазон измерений |
от 2 мкА до 20 А |
от 20 мкА до 10 Л |
|
Пределы измерений |
600 мкА; 6; 60; 600 мА; 20 А |
2; 20; 200 мА; 10 А |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
па пределах измерений 2; 20 мЛ |
— |
±(0.008 1х ± 10 ед. мл. р.) |
|
на пределе измерений 200 мЛ |
— |
±(0.012 1х + 8 сд. мл. р.) |
|
па пределе измерений 10 Л |
— |
±(0,020 1х + 5 ед. мл. р.) |
|
на пределах измерений 600 мкА; 6; 60 мА |
±(0,008 1х + 10 ед. мл. р.) |
— |
|
на пределе измерений 600 мА |
±(0,0121х + 8 ед. мл. р.) |
— |
|
на пределе измерений 20 Л |
±(0,020• 1х ± 5 ед. мл. р.) |
— |
|
Измерение силы среднеквадратического значения переменного тока синусоидальной формы: | ||
|
Диапазон измерений |
от 0,1 мА до 20 А |
от 0,5 мА до 10 Л |
|
Пределы измерений |
60, 600 мА; 20 А |
20, 200мА; ЮЛ |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
на пределе измерений 20 мА |
— |
±(0,0101х+ 15 ед. мл. р.) |
|
на пределе измерений 200 мА |
— |
±(0,020 1х ± 5 ед. мл. р.) |
|
на пределе измерений 10 Л на пределе измерений 60 мА |
±(0,010 1х + 5 ед. мл. р.) |
±(0,030- 1х + 10 ед. мл. р.) |
|
на пределе измерений 600 мА |
±(0,020 1х ± 5 ед. мл. р.) |
— |
|
на пределе измерений 20 А |
±(0,030 1х + 10 ед. мл. р.) |
— |
|
Измерение частоты сигнала синусоидальной формы: | ||
|
Диапазон измерений |
от 45 до 1000 Гц |
от 0,5 до 20 кГц |
|
Предел измерений |
1000 Гц |
20 кГц |
|
Напряжение входного сигнала |
от 100 до 750 В |
от 1 до 20 В |
|
Пределы допускаемой основной абсолютной погрешности: | ||
|
на пределе измерений 1000 Гц |
±(0,010 Fx + 5 ед. мл. р.) |
— |
|
на пределе измерений 20 кГц |
— |
±(0,030 Fx + 18 сд. мл. р.) |
|
Ux- значение измеряемого напряжения на входе мультиметра; Rx - значение измеряемого сопротивления па входе мультиметра; 1х - значение измеряемой силы тока на входе мультиметра; Fx - значение измеряемой частоты на входе мультиметра; ед. мл. р. - единица младшего разряда, значения которой указаны в таблице 2. | ||
Таблица 2
|
Предел измерения |
Единица младшего разряда |
|
1 |
2 |
|
200; 600 мВ |
0,1 |
|
200; 600 Ом |
0,1 |
|
600 мкА |
0,1 |
|
2; 6 В |
0,001 |
|
2; 6 кОм |
0,001 |
|
2 МОм |
0,001 |
|
2; 6 мА |
0,001 |
|
20; 60 В |
0,01 |
|
20; 60 кОм |
0.01 |
Окончание таблицы 2
|
1 |
2 |
|
20; 60 МОм |
0,01 |
|
20; 60 мА |
0,01 |
|
100 Гц |
0,01 |
|
20 кГц |
0,01 |
|
200; 600 В |
0,1 |
|
200; 600 кОм |
0,1 |
|
600 МОм |
0,1 |
|
200; 600 мА |
0,1 |
|
400 Гц |
0,1 |
|
750;1000 В |
1 |
|
10; 20 Л |
1 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
11аименованис |
Значение |
|
Диапазон напряжения питания от источника постоянного тока. В |
от 6.4 до 9,6 |
|
Потребляемый ток, мА, не более |
2,5 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
178x88x46 |
|
Масса мультиметра (без элементов питания), кг, не более |
0,35 |
|
Масса мультиметра с упаковкой, кг, нс более |
0,7 |
|
Условия эксплуатации: диапазон темпера туры окружающего воздуха, °C относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
от 5 до 40 80 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне рабочей температуры |
±А* |
|
Условия транспортирования: диапазон температуры окружающего воздуха, °C относительная влажность окружающего воздуха при температуре 35 °C, %, не более |
от минус 50 до 50 98 |
*А - пределы допускаемой основной абсолютной погрешности, в соответствии с выбранным режимом измерений мультиметра.
Комплектность
|
Наименование |
Количество на исполнение |
11римечание | |
|
МН-5 |
MI1-5/1 | ||
|
1 |
2 |
3 |
4 |
|
Мультиметр портативный МП-5 УФЦИ.411182.007 Мультиметр портативный МИ-5/1 УФЦИ.411182.008 |
1 |
1 | |
|
Комплект принадлежностей: УФЦИ.305654.015 УФЦИ.305654.015-01 |
1 |
1 | |
|
Кабель «К1». Красный* УФЦИ.685641.003 |
1 |
1 |
красный |
Окончание таблицы 4
|
1 |
2 |
3 |
4 |
|
Кабель «К2». Черный * УФЦИ.685641.004 |
1 |
1 |
черный |
|
Приспособление для тестирования транзисторов УФЦИ.434156.002 |
1 |
1 |
- |
|
Термопара типа К |
1 |
1 |
- |
|
Руководство по эксплуатации УФЦИ.411182.007 РЭ УФЦИ.411 182.008 РЭ |
1 |
1 | |
|
Методика поверки УФЦИ.411182.007 МН |
1 |
1 | |
|
Упаковка УФЦИ.305638.052 УФЦИ.305646.052-01 |
1 |
1 | |
|
* Поставляете я по отдельному запросу | |||
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на верхнюю панель мультиметров и па титульный лист руководства но эксплуатации.
Поверка осуществляется по МРБ Ml 1.3657-2023 «Система обеспечения единства измерений Республики Беларусь. Мультиметры портативные МП-5. Ml 1-5/1. Методика поверки УФЦИ.411182.007 МН».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
'ГУ BY 190737825.034-2022 «Мультиметры портативные МП-5. Ml 1-5/1. Технические условия»;
ТОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ГР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимоеть технических средств» (ТР ТС 020/2011).
Методику поверки:
МРБ Ml 1.3657-2023 «Система обеспечения единства измерений Республики
Беларусь. Мультиметры портативные МП-5, MI 1-5/1. Методика поверки УФЦИ.411182.007 МП».
Перечень средств поверки: представлен в таблице 5.
Таблица 5_______
Наименование и тип средств поверки
Термогигромстр UNITESS TUB 1______
Универсальная пробойная установка УНУ-10______
Калибратор универсальный с усилителем напряжения 114-17_____
Источник питания Б5-84 ________________ _______ ___
Магазин сопротивлений Р3026 ________________
Конденсатор К10-43-МП0-11.8 нФ ± 1 % ____ __________
Вольтметр универсальный цифровой В7-40/1____________
Магазин сопротивлений Р4002___________
Магазин сопротивлений Р40115________________________________
Прибор для поверки вольтметров переменного тока В1-9_____
Частотомер электронно-счетный 43-63__________
Примечания: 1 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью;
2 Все средства измерений должны иметь действующие знаки поверки и (или) свидетельства о поверке.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: мультиметры портативные МП-5. Ml 1-5/1 cooтвстствуюг требованиям ТУ BY 190737825.034-2022, ГОСТ 22261-94, ТР ТС 004/2011, ТР ТС 020/2011.
Производи гель средств измерений
Унитарное предприятие «Завод СВТ»
Республика Беларусь, 220005, г. Минск, пр-т Независимости, 58. к. 30
Телефон +375 17 293-94-68
факс+375 17 284-46-47
сайт: www.zsvt.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ) Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93 Телефон: +375 17 374-55-01 факс:+375 17 244-99-38 e-mail: info@belgim.by
Приложение: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное)
Фотографии общего вида средств измерений
eov
mA СОМ
B/s
. 600mV

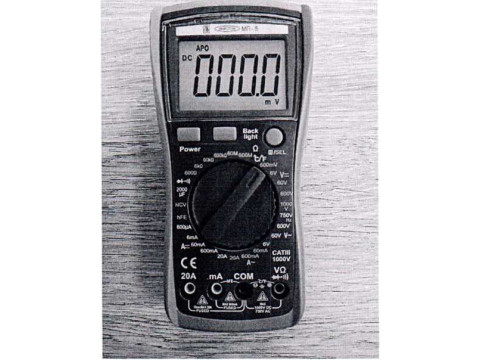

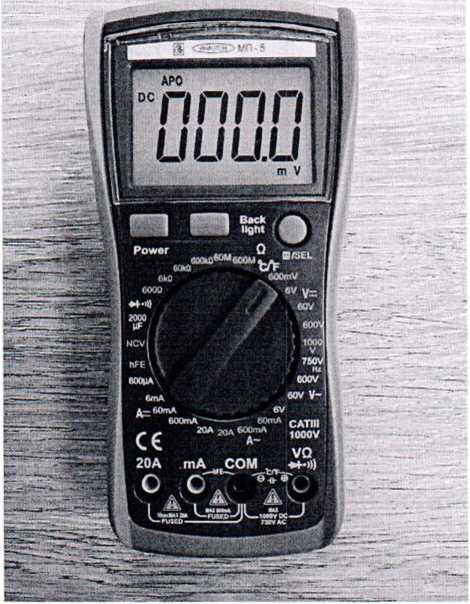

Рисунок 1.1 - Фотография общего вида мультиметра портативного МП-5 (изображение носит иллюстративный характер)

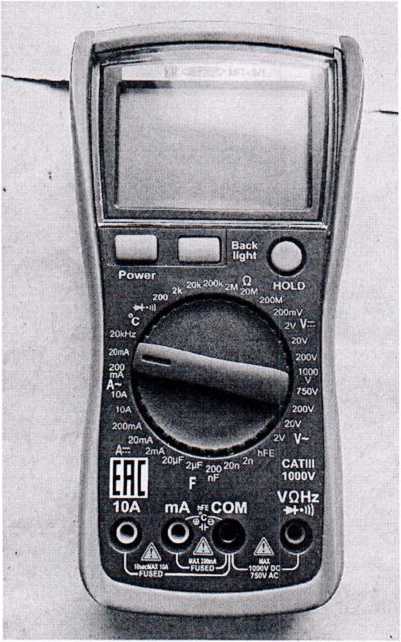

Рисунок 1.2 - Фотография общего вида мультиметра портативного МП-5/1 (изображение носит иллюс тративный характер)

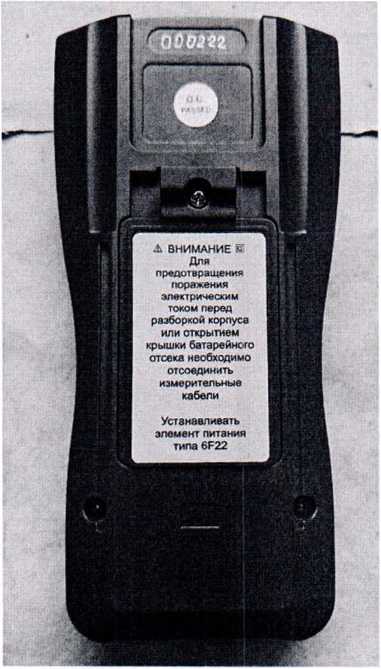

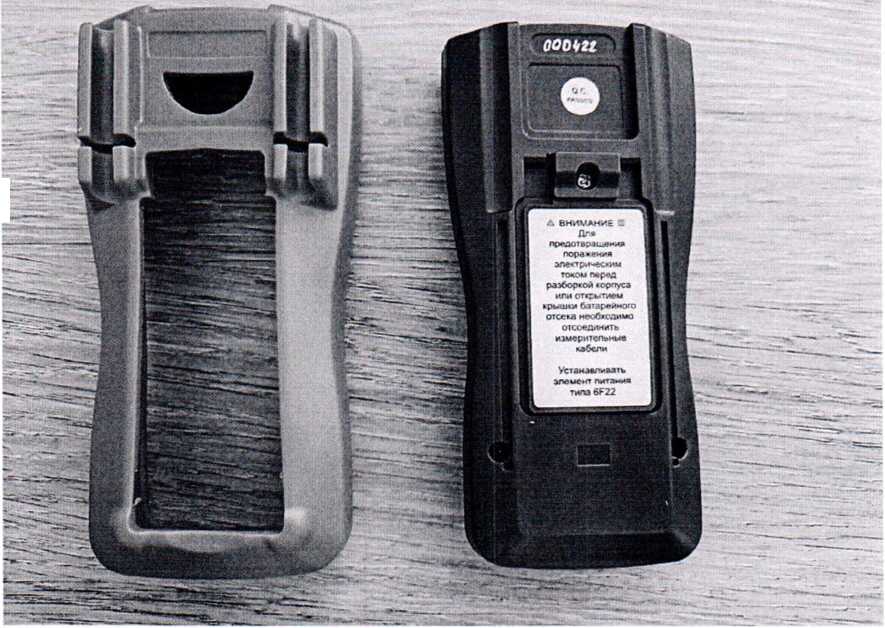

Рисунок 1.3 - Фотография маркировки мультиметра портативного МП-5 (изображение носит иллюстративный характер)

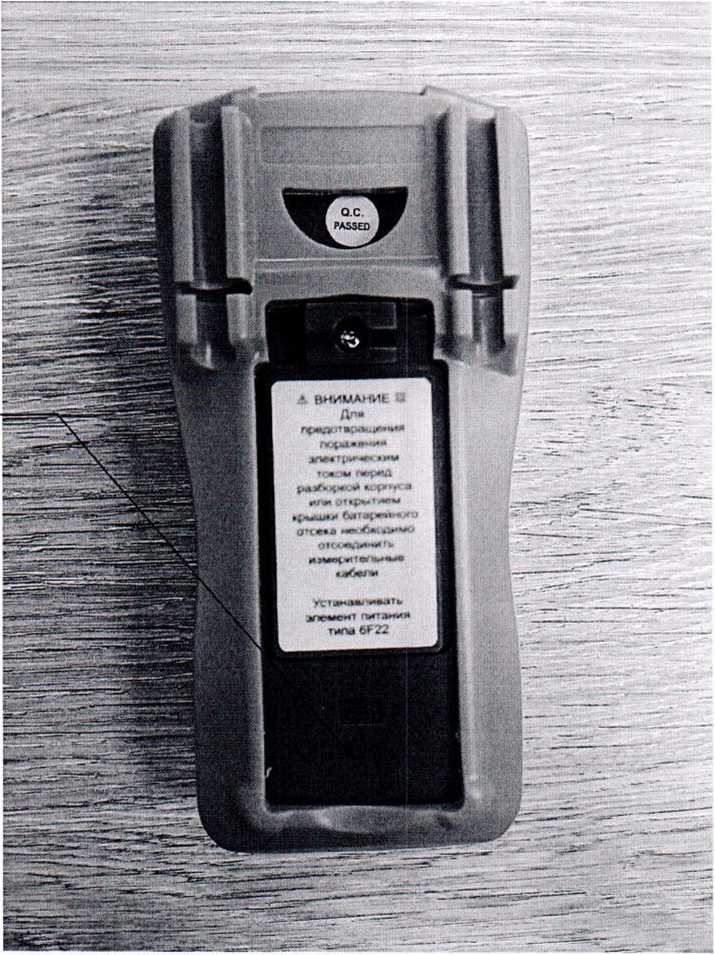

Рисунок 1.4 - Фотография маркировки мультиметра портативного Ml 1-5/1 (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема с указанием места для нанесения знака поверки (изображение носит иллюстративный характер)
