Измеритель сопротивления жил кабельный «КИС» № 466

Назначение

Измеритель сопротивления жил кабельный «КИС» № 466 (далее - прибор) предназначен для измерений электрического сопротивления постоянному току жил кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре и нормированной длине кабеля.

Область применения: при производстве, входном контроле у потребителей и в местах эксплуатации кабельных изделий.

Описание

Принцип действия прибора основан на измерении падения напряжения постоянного тока па объекте измерений, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления но закону Ома. Сила тока устанавливается автоматически в зависимости от величины измеряемого сопротивления. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (АЦП), обрабатывается, и результат измерений отображается па жидкокристаллическом дисплее (ЖК-дисплее). Управление процессом измерений осуществляется при помощи встроенного микропроцессора. Предел измерений устанавливается автоматически.

Измерения производятся при одном или двух направлениях тока по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников и переходного сопротивления контактов. Результаты измерений но вводимым с клавиатуры значениям длины, температуры и материалу жилы кабеля приводятся к нормированной температуре (20 °C) и нормированной длине кабеля (1 м).

Основные узлы прибора: узел измерения, АЦП, микропроцессор, клавиатура. ЖК-дисплей, блок питания.

Конструктивно прибор выполнен в переносном пластиковом корпусе настольного исполнения. Па лицевой панели размещены ЖК-дисплей и клавиатура. На задней панели размещены разъем сетевого питания, клеммы для подключения измерительных кабелей.

Прибор функционируе т под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Встроенное ПО заносится в защищенную от записи память микропроцессора прибора производителем и недоступно для потребителя.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки о т несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице Е

Таблица 1

Примечание Результаты измерений приводятся к температуре кабеля 20 °C и длине кабеля 1 м. При поверке прибора должен использоваться поверочный кабель из комплекта прибора.

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на переднюю панель прибора.

Поверка осуществляется но МРБ МП.МН 3320-2022 «Система обеспечения единства измерений Республики Беларусь. Измеритель сопротивления жил кабельный «КИС». Методика поверки».

Сведения о ме тодиках (методах) измерений: приведены в руководстве по эксплуатации в разделе 7 «Порядок работы».

Технические нормативные правовые акты и технические документы, ус танавливающие: требования к тину средств измерений:

техническая докумен тация производителя ООО «Контакт СК» (Российская Федерация) с учётом технического задания заявителя ИООО «СОЮЗ-КАБЕЛЬ» (Республика Беларусь);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.МН 3320-2022 «Система обеспечения единства измерений Республики Беларусь. Измеритель сопротивления жил кабельный «КИС». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4       .     ____ ___    __________

Наименование и тип средс тв поверки

Тсрмогигромстр UniTess TI1B1

Мера электрического сопротивления Р323, номинальное сопротивление 0,0001 Ом

Мера электрического сопротивления Р310. номинальное сопротивление 0.001 Ом

Мера электрического сопротивления Р310, поминальное сопротивление 0.01 Ом__

Мера электрического сопротивления Р321, номинальное сопротивление 0,1 Ом

Мсраэлсктричсского сопротивления Р321, номинальное сопротивление 1 Ом___

Мера электрического сопротивления 1’321, номинальное сопротивление 10 Ом

Мера электрического сопротивления РЗЗ1, номинальное сопротивление 100 Ом Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характерис тик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измеритель сопротивления жил кабельный «КИС» № 466 соответствует требованиям технической документации производителя ООО «Контакт СК» (Российская Федерация) с учётом технического задания заявителя ИООО «СОЮЗ-КАБЕЛЬ» (Республика Беларусь), 'ГР ТС 020/2011, ТР ТС 004/2011.

11роизводитель средств измерений

ООО «Контакт СК»

Российская Федерация, 443052, г. Самара, пр. Кирова. 43.

Тел. (846) 992-66-92, (846) 992-66-91

www.conlact-sk.ru

e-mail: conlacl-sk@mail.ru. info@contact-sk.ru

Уполномоченное юридическое лицо, проводившее йены гания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@bclgim.by

11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Дирек тор БелГИМ

В.Л. Гуревич

Приложение 1 (обязательное) Фотографии общего вида средств измерений

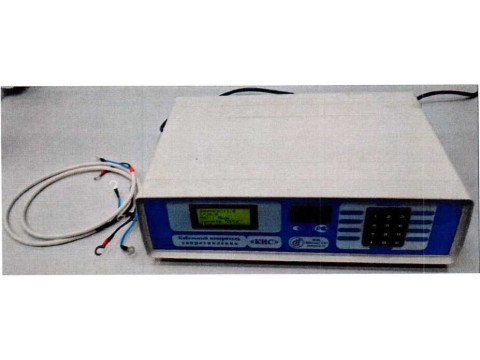

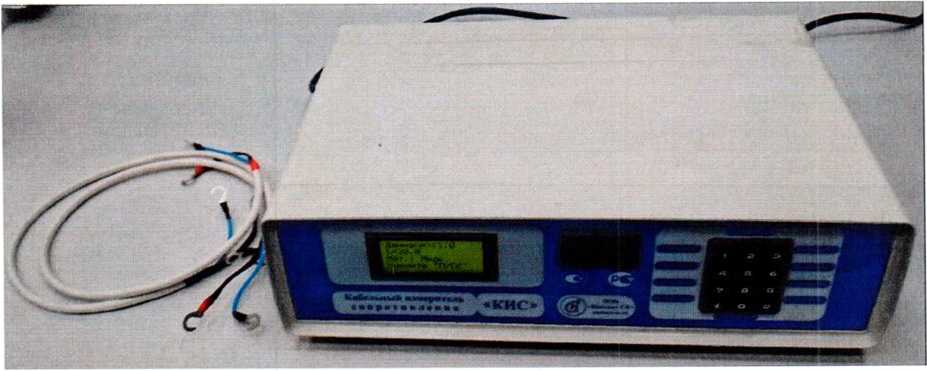

общий вид

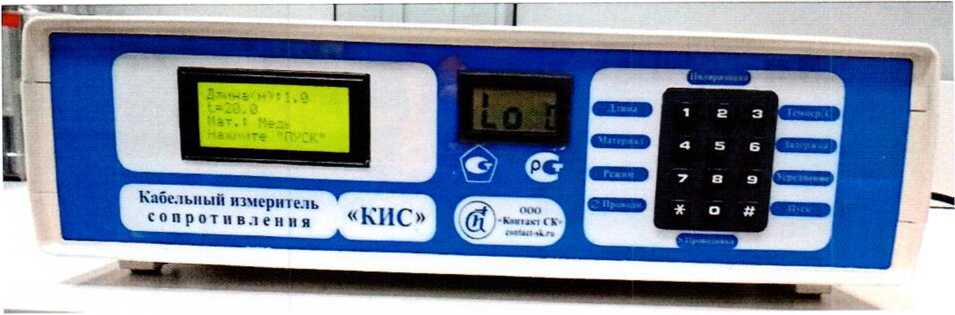

передняя панель

Рисунок 1.1- Фотографии общего вида прибора

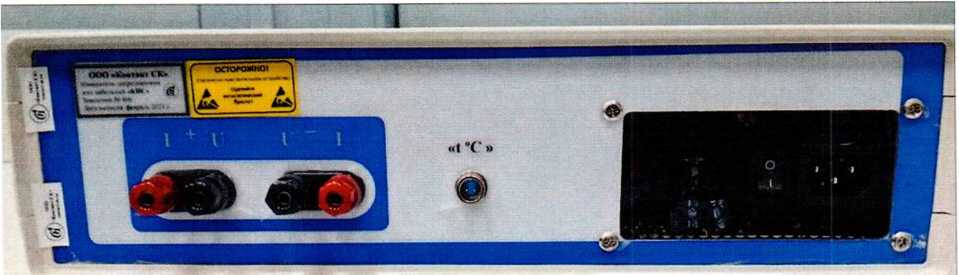

задняя панель

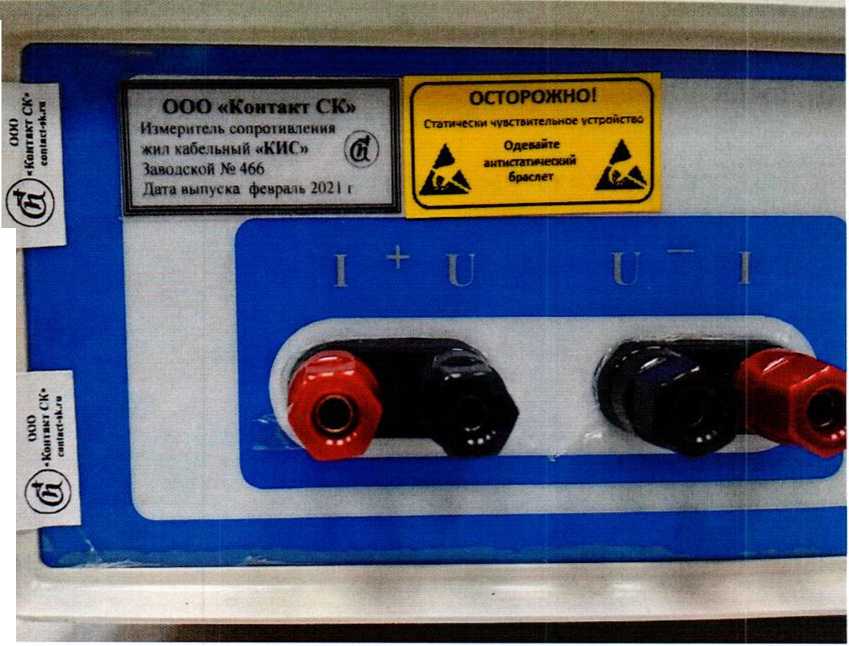

Рисунок 1.2 - Фотография маркировки прибора

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

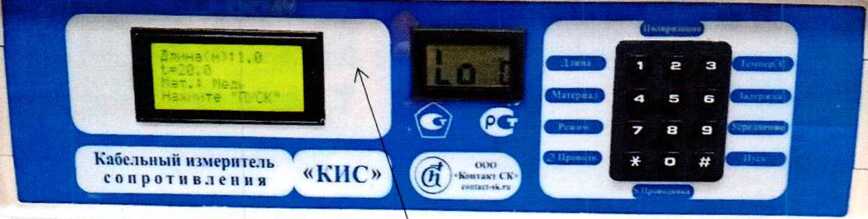

Место для нанесения знака поверки средств измерений

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Приложение 3 (обязательное) Схема пломбировки от несанкционированного доступа

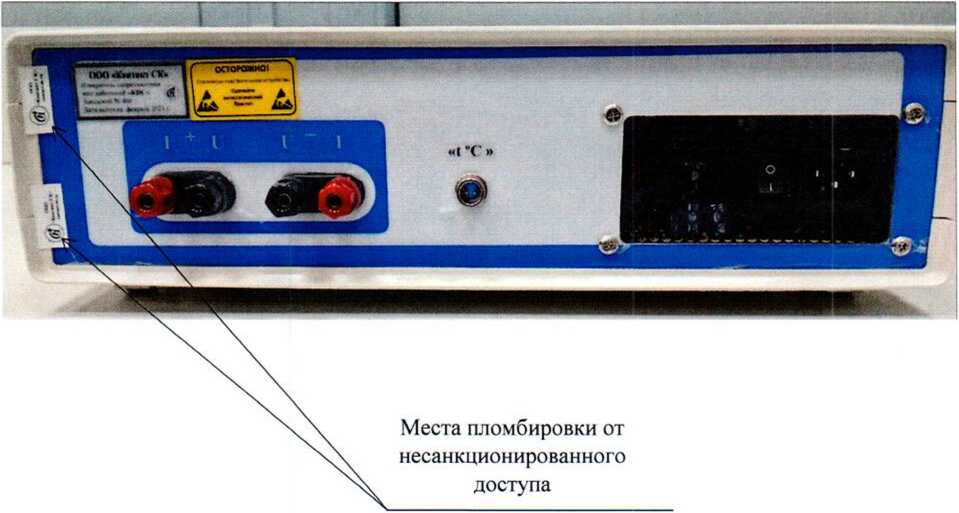

Рисунок 3.1 -Схема пломбировки от несанкционированного доступа
