Спектрометры оптико-эмиссионные GNR

Назначение

Область применения - лаборатории металлургической, машиностроительной и других отраслей промышленности.

Описание

Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе компьютера.

Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры (дуги) между образцом и электродом.

В зависимости от задачи спектрометры определяют содержание химических элементов Ag, Al, As, Au, В, Be, Bi, C, Ca, Cd, Ce, Co, Cr, Cu, Dy, Er, Fe, Ga, Gd, Ge, Hf, Hg, In, La, Li, Mg, Mn, Mo, N, O, Na, Nb, Nd, Ni, P, Pb, Pd, Pr, Ru, S, Sb, Se, Si, Sm, Sn, Sr, Та, Те, Th, Ti, V, W, Y, Yb, Zn, Zr в металлах и сплавах.

Спектральный состав светового потока определяется химическим составом исследуемой пробы.

Оптическая система, собранная по схеме Пашена-Рунге, предназначена для анализа и регистрации эмиссионного светового потока и включает в себя вогнутую дифракционную решетку, работающую в первом и во втором порядке спектра и CCD/CMOS/ФЭУ систему детекторов. Регистрация спектра осуществляется с помощью набора CCD/CMOS/ФЭУ детекторов.

Управление процессом анализа, установка параметров возбуждения спектра, обработка результатов осуществляется с помощью программного обеспечения «MetalLab32» или «EOS», работающего в среде Microsoft Windows. Программное обеспечение позволяет осуществлять анализ концентрации, определять марки металлов в соответствии с международными стандартами, работать в компьютерной сети, производить диагностику спектрометров, управлять оптическими регулировками.

Спектрометры выпускаются следующих модификаций:

-GNRML150(Sl MiniLab 150);

- GNR ML300 (S3 MiniLab 300);

- GNR SCP (S5 Solaris Plus);

- GNR MLP (S7 Metal Lab Plus);

- GNR ATL (S9 Atlantis);

- GNR ESP (E3 Esaport);

- GNR ESP+ (E4 Esaport Plus).

Внешний вид спектрометров приведен в приложении 1 к описанию типа.

Схема с указанием места нанесения знака поверки приведена в приложении 2 к описанию

типа.

Обязательные метрологические требования:

Таблица 1 - Обязательные метрологические требования

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

Таблица 2 - Основные технические характеристики___________________________________________________________________________

О- может комплектоваться дополнительной оптической системой с фокусным расстоянием 300 либо 350 мм

Рабочие условия применения:

Температура окружающей среды от плюс 5 °C до плюс 40 °C.

Относительная влажность воздуха от 20 % до 80 %.

Средний срок службы не менее 10 лет.

Комплектность

Спектрометр оптико-эмиссионный GNR (модель в зависимости от заказа);

Руководство по эксплуатации;

Методика поверки МРБ МП.2249-2012 «Спектрометры оптико-эмиссионные GNR» с извещением №1 об изменении.

Место нанесения знака утверждения типа средства измерения:

Знак утверждения типа наносится на титульный лист эксплуатационной документации.

Поверка: осуществляется по МРБ МП.2249-2012 «Спектрометры оптико-эмиссионные GNR.

Методика поверки» с изменением «1».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

Техническая документация фирмы «G.N.R. s.r.L» (Италия);

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств» методику поверки:

МРБ МП.2249-2012 «Спектрометры оптико-эмиссионные GNR. Методика поверки» с изменением «1».

Перечень средств поверки:

- ГСО состава сталей легированных типов 15X11МФ, 20X13,40X13, 65X13, 20Х17Н2, 15Х5М, 12Х8ВФ (комплект СО ЛГ37-ЛГ43);

- ГСО сплава алюминиевого типа АК7ч (АЛ9) (комплект Ml80);

- ГСО состава сплава медно-никелевого типа МНЦС16-29-1.8 (комплект М59);

- установка УПУ-1М;

- мегаомметр М4100-3;

- барометр анероид БАММ-1;

- гигрометр психрометрический ВИТ-2.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Идентификация программного обеспечения:

Таблица 3 - Идентификационные данные программного обеспечения (ПО)

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Спектрометры оптико-эмиссионные GNR ML 150 (SI MiniLab 150), GNRML300 (S3 MiniLab 300), GNR SCP (S5 Solaris Plus), GNR MLP (S7 Metal Lab Plus), GNR ATL (S9 Atlantis), GNR ESP (E3 Esaport), GNR ESP+ (E4 Esaport Plus) соответствуют требованиям технической документации фирмы «G.N.R. s.r.l.» (Италия), ТР ТС 004/2011, ТР ТС 020/2011. Производитель средств измерений: «G.N.R. s.r.l.» (Италия)

Адрес: Via Torino, n 7 28210 Agrate Conturbia, NOVARA (NO), ITALY Телефон: +39 0322 882911 Факс: +39 0322 882930

e-mail: gnrcomm@gnr.it, gnrtech@gnr.it

Уполномоченное юридическое лицо, проводившее испытания средств измерений:

РУП «Витебский ЦСМС», Республика Беларусь

210015, г. Витебск, ул. Б. Хмельницкого, д.20

Тел./факс:+375 212 48 04 06

E-mail: info@vcsms.by.

Аттестат аккредитации № BY/112 01.0812 от 25.03.2008

Приложения: 1. Фотографии общего вида средства измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Заместитель директора по стандартизации и управлению

РУП «Витебский ЦСМС»

II $ ©

Р. В. Смирнов

ПРИЛОЖЕНИЕ 1

Фотографии общего вида средства измерений

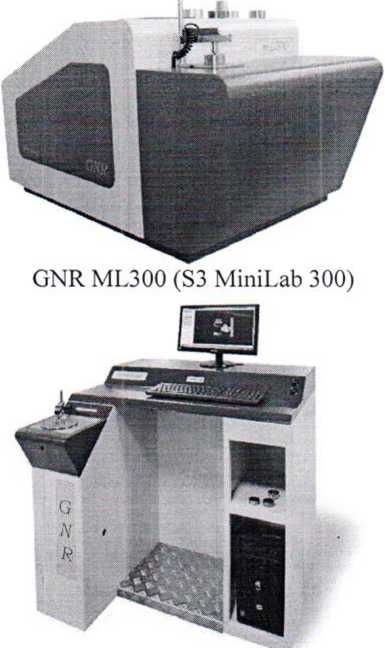

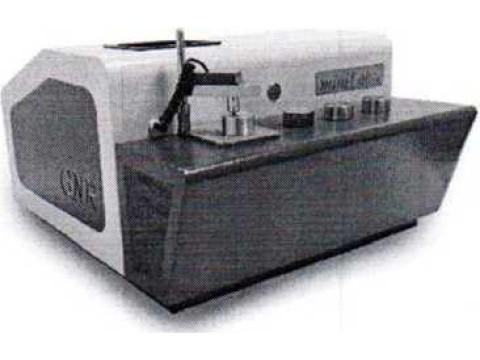

GNR ML150 (SI MiniLab 150)

GNR SCP (S5 Solaris Plus)                GNR MLP (S7 Metal Lab Plus)

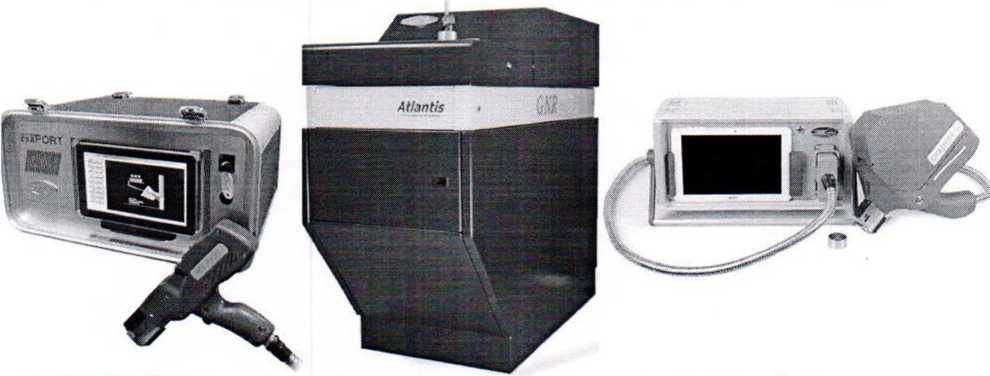

GNR ESP (E3 Esaport) GNR ATL (S9 Atlantis) GNR ESP+ (E4 Esaport Plus)

Рисунок 1 - Общий вид спектрометров

ПРИЛОЖЕНИЕ 2

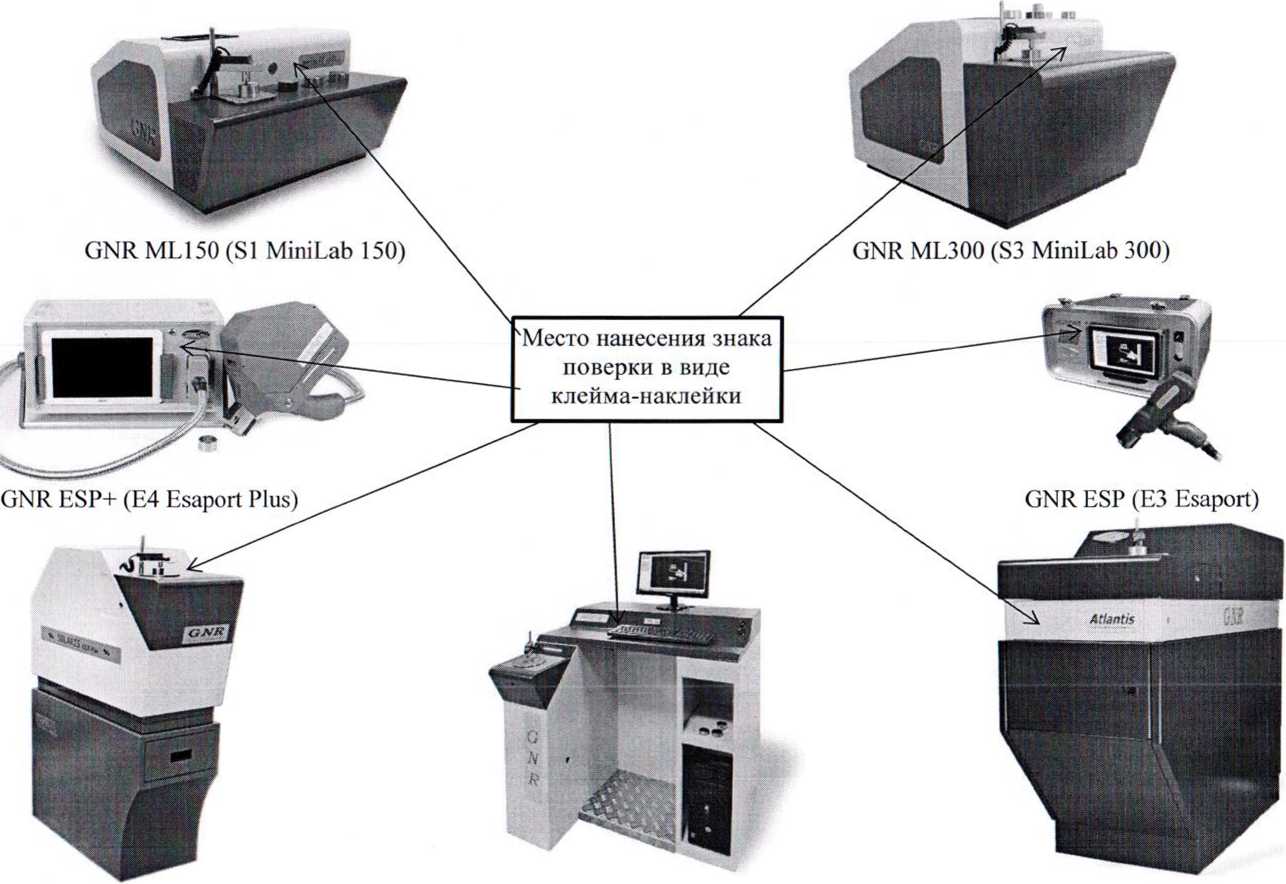

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

GNR SCP (S5 Solaris Plus)

GNR MLP (S7 Metal Lab Plus)

GNR ATL (S9 Atlantis)

Рисунок 2 - Место нанесения знака поверки средств измерений
