Вольтамперфазометры цифровые РЕТОМЕТР-МЗ (далее - вольтамперфазометры) предназначены для:
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 7725 20 |
Наименование | Вольтамперфазометры цифровые РЕТОМЕТР-М3 |
Год регистрации | 2020 |
Номер сертификата | 13688 |
Дата регистрации | 2020-08-28 |
Срок действия | 2024-12-23 |
Получатель сертификата | ООО "НПП "Динамика", г. Чебоксары, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "ДИНАМИКА"
Адрес: 428015, Чувашская республика, г. Чебоксары, ул. Анисимова, д. 6
Контакты: (8352) 58-07-13, 45-81-26, info@retom.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по БРГА.411259.008 МП (2019). |
Признание поверки | Первичная при выпуске из производства: Чувашский ЦСМ (аттестат аккредитации - №RA.RU.311221, шифр поверительного клейма-АР) (НТК №08-20). |
Поверители
Скачать
Описание типа РБ 03 13 7725 20 [2020-10-13]
rb-03-13-7725-20_2020-10-13.pdf
|
Скачать |
Описание типа
Назначение
Вольтамперфазометры цифровые РЕТОМЕТР-МЗ (далее - вольтамперфазометры) предназначены для:
- измерений напряжения и силы переменного тока;
- измерений напряжения и силы постоянного тока:
- измерений и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях, и системах электроснабжения переменного тока с номинальной частотой 50 Гц;
- сохранения результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального времени;
- измерений показателей качества электроэнергии (ПКЭ).
Описание
Принцип действия вольтамперфазометров основан на аналого-цифровом преобразовании входных сигналов с помощью аналого-цифрового преобразования (далее по тексту - АЦП), с последующей математической обработкой измеренных величин встроенным микропроцессором. Полученные результаты измерений отображаются на сенсорном жидкокристаллическом дисплее (далее ЖК-дисплей), сохраняются во внутренней памяти вольтамперфазометров (на карте MicroSD) и передаются через коммуникационный интерфейс (Ethernet) вольтамперфазометров.
Управление процессом измерений и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню настраиваемой сенсорным ЖК-дисплеем. Для привязки результатов измерений ко времени в вольтамперфазометрах имеются системные часы.
Вольтамперфазометры представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Вольтамперфазометры эксплуатируются в специальном защитном чехле.
Вольтамперфазометры соответствуют классу А по ГОСТ 30804.4.30-2013.
Основные узлы вольтамперфазометров:
аналого-цифровой преобразователь, встроенный микропроцессор с энергонезависимой памятью;
- сенсорный ЖК-дисплей;
- аккумулятор в качестве источника питания.
Конструктивно вольтамперфазометры выполнены в малогабаритном переносном ударопрочном корпусе из полиамидного пластика. На верхней панели размещен сенсорный ЖК-дисплей. С левой стороны расположены четыре входа для подключения токовых клещей. С верхней стороны расположены входы четырех измерителей напряжения постоянного и переменного тока. Снизу находится разъем подключения сетевого адаптера для зарядки аккумулятора, разъем MicroSD для подключения съемной карты памяти, разъем Ethernet.
Вольтамперфазометры комплектуется двумя типами токовых клещей («тип 1» и «тип 2»), Токовые клещи «тип 1» предназначены для измерений силы переменного тока, а токовые клещи «тип 2» предназначены для измерений силы постоянного тока. ...
Вольтамперфазометры выпускаются в модификациях, отличаю^ж^^^дичием дополнительных функций.
Структура условного обозначения вольтамперфазометров:
РЕТОМЕТР-МЗ Х-Х
Обозначение модификации по наличию функции измерения силы постоянного тока: 0 - основная модификация, измерение силы постоянного тока отсутствует; 1 - расширенная модификация, измерение силы постоянного тока на канале «1о», в комплект поставки входят клещи токовые «тип 2» в количестве 1 шт. | |
Обозначение модификации по наличию функции измерения силы переменного тока: 3 - основная модификация, измерение силы переменного тока на каналах «1а», «1Ь», «1с», в комплект поставки входят клещи токовые «тип 1» в количестве 3 шт.; 4 - расширенная модификация, измерение силы переменного тока на каналах «1а», «1Ь», «1с», «1о», в комплект поставки входят клещи токовые «тип 1» в количестве 4 шт. |
Для предотвращения несанкционированного доступа к внутренним частям вольтамперфазометров в местах стыков платы (оборотной стороны) и корпуса наклеивается голографическая наклейка.

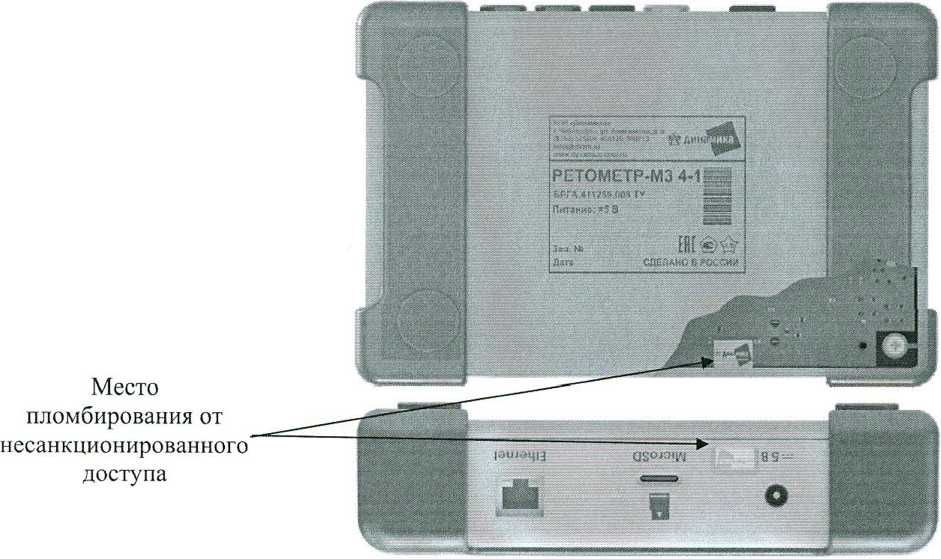

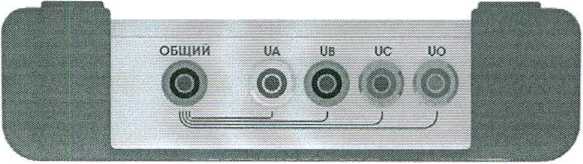

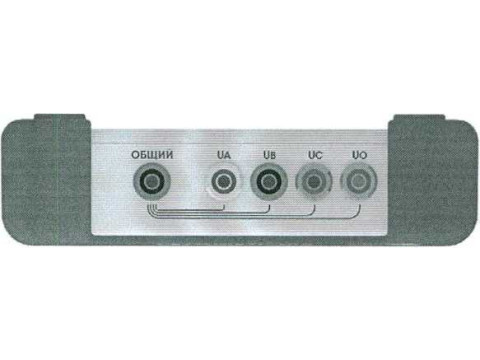

Общий вид вольтамперфазометров и схема пломбирования от несанкционированного доступа представлены на рисунке 1.

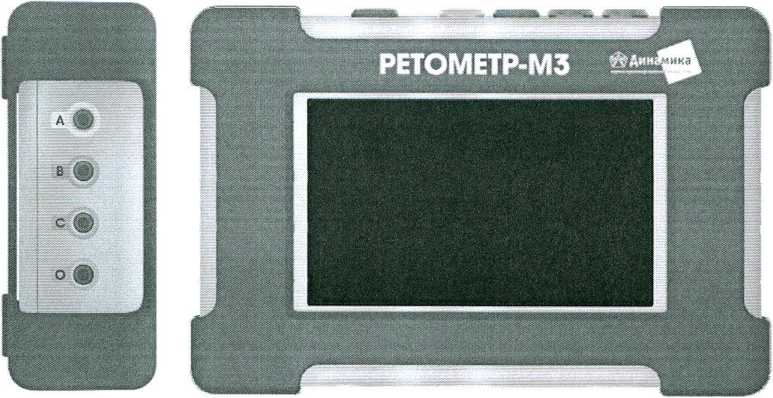

Рисунок 1 - Общий вид вольтамперфазометров и схема пломбирования от несанкционированного доступа
Программное обеспечение
Характеристики программного обеспечения приведены в таблице 1.
Вольтамперфазометры имеют метрологическое и интерфейсное обеспечение (далее по тексту - ПО). Метрологическое ПО отвечает за обработку и является метрологически значимым. Интерфейсное ПО не является метроло^щ и отвечает за вывод информации на сенсорный экран, позволяет# вольтамперфазометры для проведения испытаний, регистрирования, сохране) персональный компьютер (далее по тексту - ПК) результатов измерений. \\
программное ащтых с АЦП ЖЗЖчимым вй^урйррвать
Ет^йреДайи на
/ //
Лист № 4
Всего листов 11
Внесение изменений в ПО возможно только в заводских условиях. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Характеристики ПО вольтамперфазометров
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
метрологическое |
интерфейсное |
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0.0 |
не ниже 1.1.6.7 |
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Основные метрологические характеристики вольтамперфазометров приведены в таблице 2. Формулы для расчетных характеристик приведены в таблице 3.
Основные технические характеристики вольтамперфазометров приведены в таблице 4.
Таблица 2 - Метрологические характеристики вольтамперфазометров
Наименование характеристики |
Значение | ||
В режиме измерений по основной частоте | |||
Основная частота переменного тока, Гц |
50 ± 2 | ||
Диапазон измерений фазного СКЗ1’ напряжения переменного тока основной частоты £7(1), В |
от 0 до 600 | ||
Пределы допускаемой основной относительной погрешности измерений фазного СКЗ напряжения переменного тока основной частоты, %: - для поддиапазона св. 3 до 600 В - для поддиапазона от 0 до 3 В включ. |
+ |
±0,1 0,1 +0,05 |
2) |
Диапазон измерений фазного СКЗ силы переменного тока основной частоты /(।), А |
от 0 до 40 | ||
Пределы допускаемой основной относительной погрешности измерений фазного СКЗ силы переменного тока основной частоты, %: - для поддиапазона св. 0,4 до 40 А - для поддиапазона от 0 до 0,4 А включ. |
+ |
±0,5 0,5 + 0,2-(у/-1) | |
Диапазон измерений угла фазового сдвига между напряжениями, токами, напряжением и током, градус |
от -180 до +180 | ||
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжениями, градус |
±0,1 | ||
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током (для t/(D св. 3 до 600 В и 7(1) св. 0,4 до 40 А), градус |
±0,5 | ||
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами (для 7(1) св. 0,4 до 40 А), градус |
±1,0 | ||
Диапазон измерений частоты переменного тока, Гц | |||
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока (для £7(1) св. 3 до 600 В), Гц i | |||
Наименование характеристики |
Значение | |
В режиме измерений среднеквадратичных значений | ||
Диапазон частот, Гц |
от 20 до 2500 | |
Диапазон измерений СКЗ напряжения переменного тока U, В |
от 0,1 до 600 | |
Пределы допускаемой основной относительной погрешности измерений СКЗ напряжения переменного тока в диапазоне частот св. 40 до 70 Гц включ., %: - для поддиапазона св. 3 до 600 В - для поддиапазона от 0,1 до 3 В включ. |
+ |
±0,1 0,1±0,1-(Ц/-1) |
Пределы допускаемой основной относительной погрешности измерений СКЗ напряжения переменного тока в диапазонах частот от 20 до 40 включ. и св. 70 до 2500 Гц, % - для поддиапазона св. 10 до 600 В |
±(0,1 +0.5-F)3) | |
Диапазон измерений СКЗ силы переменного тока, А |
от 0,04 до 40 | |
Пределы допускаемой основной относительной погрешности измерений СКЗ силы переменного тока в диапазоне частот св. 40 до 70 Гц включ., %: - для поддиапазона св. 0,4 до 40 А - для поддиапазона от 0,04 до 0,4 А включ. |
± |
±0,5 0,5 ±0,2 -(%/ -1)1 / А |
Пределы допускаемой основной относительной погрешности измерений СКЗ силы переменного тока в диапазонах частот от 20 до 40 включ. и св. 70 до 2500 Гц, % - для поддиапазона св. 0,4 до 40 А |
±(0,5 ± 1,0-F)3’ | |
Диапазон измерений частоты переменного тока, Гц |
от 40 до 70 | |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока (для U св. 3 до 600 В), Гц |
±0,002 | |
В режиме измерений сигналов напряжения и силы постоянного тока | ||
Диапазон измерений напряжения постоянного тока, В |
от 0 до 600 | |
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, %: - для поддиапазона св. 10 до 600 В - для поддиапазона от 0 до 10В включ. |
± |
±0,1 0,2±0,05 АД"!) |
Диапазоны измерений силы постоянного тока, А |
от 1 до 40 включ. св. 40 до 300 | |
Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % |
±2,5 | |
Показатели качества электрической энергии (в режиме измерений по основной частоте)4) | ||
Диапазон измерений линейного СКЗ напряжения переменного тока, В |
от 10 до 990 | |
Пределы допускаемой основной относительной погрешности измерений линейного СКЗ напряжения переменного тока, % |
±0,5 л Хч ------------- __ | |
Диапазон измерений напряжения переменного тока прям^и/^ицХ^ обратной (Uo) и нулевой (Uh) последовательности, В Ц |
от 10 до 600 |
Наименование характеристики |
Значение |
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока прямой, обратной, нулевой последовательности, % |
±0,5 |
Диапазон измерений СКЗ напряжения переменного тока с учетом гармонических составляющих от 1 до и (до 50 порядка), В |
от 10 до 600 |
Пределы допускаемой основной относительной погрешности измерений СКЗ напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 50 порядка), % |
±5,0 |
Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности (Ко), % |
от 0,5 до 15 |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности, % |
±0,15 |
Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности (Кн), % |
от 0,5 до 15 |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности, % |
±0,15 |
Диапазон измерений линейного значения силы переменного тока 5), А |
от 0,4 до 40 |
Пределы допускаемой основной относительной погрешности измерений линейного значения силы переменного тока, % |
±1,5 |
Диапазон измерений силы переменного тока прямой (In), обратной (1о) и нулевой (1н) последовательности, А |
от 0,4 до 40 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока прямой, обратной и нулевой последовательности, % |
±1,5 |
Диапазон измерений силы переменного тока с учетом гармонических составляющих от 1 до п (до 50 порядка), А |
от 0,4 до 40 |
Пределы допускаемой основной относительной погрешности измерений силы переменного тока с учетом гармонических составляющих от 1 до п (до 50 порядка), % |
±5,0 |
Диапазон измерений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
от -180 до ±180 |
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током прямой (обратной, нулевой) последовательности, градус |
±0,5 |
Электрическая мощность (в режиме измерений по основной частоте)4) | |
Диапазон измерений активной электрической мощности (Р), Вт |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, %: при 0,9 < |cos(pui| < 1,0 при 0,8 < coscpui| < 0,9 при 0,5 < coscpui| < 0,8 |
±0,5 ±0,7 ±1,0 |
Наименование характеристики |
Значение |
Диапазон измерений реактивной электрической мощности (Q), вар |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности, %: при 0,9 < |sin(pui| < 1,0 при 0,8 < |sin(pui| < 0,9 при 0,5 < |sin(pui| < 0,8 |
±0,5 ±0,8 ±1,2 |
Диапазон измерений полной электрической мощности (S), В-А |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений полной электрической мощности, % |
±0,5 |
Диапазон измерений коэффициента мощности (Км), отн. ед. |
от -1 до +1 |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности, отн. ед. |
±0,01 |
Диапазон измерений активной электрической мощности прямой (Рп), обратной (Ро) и нулевой (Рн) последовательности, Вт |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности прямой, обратной, нулевой последовательности, % |
±3,0 |
Диапазон измерений реактивной электрической мощности прямой (Qn), обратной (Qo), нулевой (Qh) последовательности, вар |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности прямой, обратной, нулевой последовательности, % |
±3,0 |
Диапазон измерений полной электрической мощности прямой (Sn), обратной (So), нулевой (Sh) последовательности, В-А |
от 4 до 24 000 |
Пределы допускаемой основной относительной погрешности измерений полной электрической мощности прямой, обратной, нулевой последовательности,% |
±3,0 |
Диапазон измерений полного (Z), активного (R), реактивного (X) электрического сопротивления (по модулю), Ом |
от 0 до 1500 |
Пределы допускаемой основной относительной погрешности измерений полного электрического сопротивления, % |
±0,5 |
Пределы допускаемой основной относительной погрешности измерений активного электрического сопротивления, % |
±1,0 |
Пределы допускаемой основной относительной погрешности измерений реактивного электрического сопротивления, % |
±1,2 |
СКЗ - среднеквадратичное значение; 2) Здесь и далее, х - измеряемое значение, Хк - конечное значение поддиапазона; з) F=f/1000 Гц, где f - частота переменного сигнала в Гц; 4) Данные характеристики являются расчетными, формулы для расчета характеристик приведены в таблице 3. Расчетные параметры в режиме измерений по основной частоте нормируются для фазных значений U(\) св. 10 до 600 В и /ц) св. 0,4 до 40 А; 5) Для схемы соединения «звезда-треугольник», при подключении токовых клещей к соответствующим фазам генератора, подключенного к нагрузке, соединенной в «треугольник». |
Пределы допускаемых дополнительных погрешностей изме^нйи-^^^актеристик, приведенных в таблице 2, вызванных изменением температуры ода^^^^о^Ьздуха от нормального значения до предельных значений в диапазоне рабочих текЖ^^р, не (более 0,5 предела основной погрешности на каждые 10 °C. /
Таблица 3 - Расчетные характеристики вольтамперфазометров
Наименование характеристики |
Ссылка на ГОСТ или расчетная формула | ||||||
Среднеквадратичное значение напряжения переменного тока с учетом гармонических составляющих от 1 до п (до 50 порядка), В |
^(1-50) ~ 1 |
I 50 у и2 | /7=1 | |||||
Значение силы переменного тока с учетом гармонических составляющих от 1 до п (до 50 порядка), А |
Ai-50) ~ |
1 50 у/2 2) \ La sg,n V /7 = 1 | |||||
Значение линейного напряжения переменного тока, В |
.чин фаза I фаза 2 | ||||||
Значение линейной силы переменного тока, А |
.чин 1 фаза\ фаза! | ||||||
Активная фазная электрическая мощность (Р), Вт |
ГОСТ Р 8.655-2009 | ||||||
Реактивная фазная электрическая мощность (Q), вар |
ГОСТ Р 8.655-2009 | ||||||
Полная фазная электрическая мощность (S), В-А |
ГОСТ Р 8.655-2009 | ||||||
Суммарная активная трехфазная электрическая мощность (ЕР), Вт |
^Р = Ра+Рв+Рс | ||||||
Коэффициент мощности трехфазного сигнала (Км), отн. ед (ES - трехфазная полная электрическая мощность) |
км = XPfLS> Xs = sA+sB+sc | ||||||
Значение напряжения переменного тока прямой последовательности (Un), В |
и =-■ ” 3 |
.!я ,4л и , + е'5С„ +е 'ти, Л D | |||||
Значение напряжения переменного тока обратной последовательности (Uo), В |
и =-■ ” 3 |
,4л ,2л и. +e~UB +eJ~Ur А О С | |||||
Значение напряжения переменного тока нулевой последовательности (Uh), В |
a+Ub+Uc\ | ||||||
Коэффициент несимметрии напряжений по обратной последовательности (Ко), % |
ko = \00-Uo/Un ГОСТ 30804.4.30-2013 | ||||||
Коэффициент несимметрии напряжений по нулевой последовательности (Кн), % |
кн = 100-и „/и „ ГОСТ 30804.4.30-2013 | ||||||
Значение силы переменного тока прямой последовательности (In), А |
'■‘Г |
,2л ,4л i, + e~iB+e~ic | |||||
Значение силы переменного тока обратной последовательности (1о), А |
'•‘Г |
,4л- ,2л + в i в + е ic | |||||
Значение силы переменного тока нулевой последовательности (1н), А |
Л + ! в + | ||||||
Угол фазового сдвига между напряжением и током прямой последовательности |
ГОСТ Р 8.655-2009 | ||||||
Угол фазового сдвига между напряжением и током обратной последовательности |
ГОСТ Р 8.655-2009 | ||||||
Угол фазового сдвига между напряжением и током _ нулевой последовательности |
ГОСТ Р 8.655-2009 | ||||||
Активная электрическая мощность п^я^ой последовательности (Рп), Вт II | |||||||
Активная электрическая мощность обУ'Жйиу последовательности (Ро), Вт МУ-У |
PO=Uo-Io-cos<pUo,o |
Наименование характеристики |
Ссылка на ГОСТ или расчетная формула |
Активная электрическая мощность нулевой последовательности (Рн), Вт |
рн = U„-IH |
Реактивная электрическая мощность прямой последовательности (Qn), вар |
Qn ~ UП ' П ' |
Реактивная электрическая мощность обратной последовательности (Qo), вар |
Qo=UoI0sm<pUol<> |
Реактивная электрическая мощность нулевой последовательности (Qh), вар |
Qh ~ ^н ' Л/ ’ ^n(PuH/H |
Полная электрическая мощность прямой последовательности (Sn), В-А |
Sn = U j] • 1п |
Полная электрическая мощность обратной последовательности (So), В-А |
so=uo-l0 |
Полная электрическая мощность нулевой последовательности (Sh), В-А |
= U H • J H |
Значение полного электрического сопротивления (Z), Ом |
z = и/ Z /I |
Значение активного электрического сопротивления (R), Ом |
R = Z ■ cos (pL4 |
Значение реактивного электрического сопротивления (X), Ом |
X = Z • sin (ри: |
Измерение временных интервалов сигнала |
T = V 1 ZF |
ения, ГОСТ 30804.4.7-2013, 7-2013. | |
° USg,n - СКЗ гармонической подгруппы напряж ГОСТ 30804.4.30-2013; 2) Isg,n - СКЗ гармонической подгруппы тока, ГОСТ 30804.4 |
Таблица 4 - Технические характеристики | |
Наименование характеристики |
Значение |
Количество измерительных каналов и тип применяемых токовых клещей в режиме измерений по основной частоте: - количество измерительных каналов напряжения (Ua, Ub, Uc, Uo) - количество измерительных каналов тока (la, lb, Ic, 1о) - клещи токовые |
4 4 «тип 1» |
Количество измерительных каналов и тип применяемых токовых клещей в режиме измерений среднеквадратичных значений: - количество измерительных каналов напряжения (Ua, Ub, Uc, Uo) - количество измерительных каналов тока (la, lb, Ic, 1о) - клещи токовые |
4 4 «тип 1» |
Количество измерительных каналов и тип применяемых токовых клещей в режиме измерений сигналов напряжения и силы постоянного тока: - количество измерительных каналов напряжения (Ua) - количество измерительных каналов тока (То) - клещи токовые |
1 1 «тип 2» |
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более [[ |
от -20 до +40 80 |
Наименование характеристики |
Значение |
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Высота над уровнем моря, м, не более |
2000 |
Параметры электрического питания: - тип аккумулятора - количество элементов, шт. - напряжение постоянного тока, В - электрическая емкость, мА-ч |
Li-pol 1 3,7 4500 |
Габаритные размеры (ширина х высота х глубина), мм, не более |
185 х 125 х 50 |
Масса, кг, не более |
0,7 |
Средняя наработка на отказ, ч, не менее |
25000 |
Средний срок службы (за исключением аккумулятора, индикатора и сетевого адаптера), лет, не менее |
30 |
Знак утверждения типа
наносится на корпус вольтамперфазометров при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 5 - Комплектность вольтамперфазометров
Наименование |
Обозначение |
Количество (в зависимости от модификации) | |||
3-0 |
4-0 |
3 - 1 |
4- 1 | ||
Вольтамперфазометр цифровой РЕТОМЕТР-МЗ |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Клещи токовые «тип 1» |
- |
3 шт. |
4 шт. |
3 шт. |
4 шт. |
Клещи токовые «тип 2» |
- |
- |
- |
1 шт. |
1 шт. |
Щупы измерительные (1 м) |
- |
5 шт. |
5 шт. |
5 шт. |
5 шт. |
Адаптер сетевой |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
MicroSD-карта |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Сумка |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Паспорт |
БРГА.411259.008 ПС |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Руководство по эксплуатации |
БРГА.411259.008 РЭ |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Методика поверки |
БРГА.411259.008 МП |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Поверка
осуществляется по документу БРГА.411259.008 МП «Вольтамперфазометры цифровые РЕТОМЕТР-МЗ. Методика поверки», утвержденному ООО «ИЦРМ» 23.10.2019 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ», регистрационный номер в Федеральном информационном фонде 52854-13;
- частотомер электронно-счетный 43-85/3, регистрационный номер в Федеральном
информационном фонде 32359-06.
ение
Допускается применение аналогичных средств поверки, обеспечиваю метрологических характеристик поверяемых вольтамперфазометров с требуем?
Знак поверки наносится в свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средсть электромагнитная. Общее руководство по средствам измерений и измерениям гармоник v интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качестве электрической энергии
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
БРГА.411259.008 ТУ Вольтамперфазометр цифровой РЕТОМЕТР-МЗ. Технические условия
Другие Фазометры
