Преобразователи измерительные BarS (преобразователи), предназначены для непрерывного измерения и преобразования измеренных значений параметров давления и температуры в цифровой код, и передачи информации в контроллер верхнего уровня по симплексной однопроводной линии связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5858 15 |
| Наименование | Преобразователи измерительные BarS |
| Год регистрации | 2015 |
| Номер сертификата | 10080 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2020-11-26 |
| Получатель сертификата | ООО "НПЦ "Европрибор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "НПЦ "Европрибор"
Адрес: 210004, г. Витебск, ул. М.Горького, д.42А
Контакты: тел.: (0212) 66-66-36, 66-66-26, факс: (0212) 66-66-36, info@epr.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по МРБ МП.2567-2016. Проводится первичная поверка при выпуске из производства. |
Поверители
Скачать
|
Описание типа РБ 03 13 5858 15 [2016-04-07]
rb-03-13-5858-15_2016-04-07.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные BarS (преобразователи), предназначены для непрерывного измерения и преобразования измеренных значений параметров давления и температуры в цифровой код, и передачи информации в контроллер верхнего уровня по симплексной однопроводной линии связи.
Преобразователи используются для установки в системы погружной телеметрии серии СПТ и другие в качестве их составных частей и не предназначены для самостоятельного применения.
Описание
Принцип действия преобразователей основан на циклической обработке сигналов, полученных с датчиков давления и температуры, преобразовании их в значения физических величин и передачи в наземный блок телеметрии последовательным кодом «Манчестер II» или Modbus RTU.
Высокотемпературные электронные компоненты размещены на печатных платах, покрыты термоустойчивым защитным лаком и, установлены в стальной корпус для защиты от проникновения агрессивной внешней среды.
Защита от несанкционированного доступа обеспечивается конструкцией.
Преобразователи изготавливают следующих модификаций: BarS- 100М и BarS-200.
BarS-100М имеет внутренний канал измерения давления и температуры, и возможность подключения двух внешних каналов измерения температуры,
BarS-200 имеет внутренний канал измерения давления и температуры. .'
Модификации преобразователей могут иметь следующие /исполнения
представленные в таблице 1:
Таблица 1
|
Специальное исполнение |
Описание |
|
А |
с функцией контроля вибрации (для модификации BarS-lOOM), (метрологические характеристики не нормируются) |
|
Т |
с одним внешним каналом измерений температуры (для модификации BarS-lOOM) |
|
2Т |
с дополнительным внешним каналом измерений температуры (для модификации BarS-lOOM) |
|
MS |
с функцией подключения в качестве ведущего устройства (для модификации BarS-lOOM) |
|
SL |
с функцией подключения в качестве ведомого устройства (для модификации BarS-lOOM) |
|
НТ |
с использованием высокотемпературных комплектующих (для модификаций BarS-lOOM и BarS-200) |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Внешний вид преобразователей приведен на рисунках 1- 2.

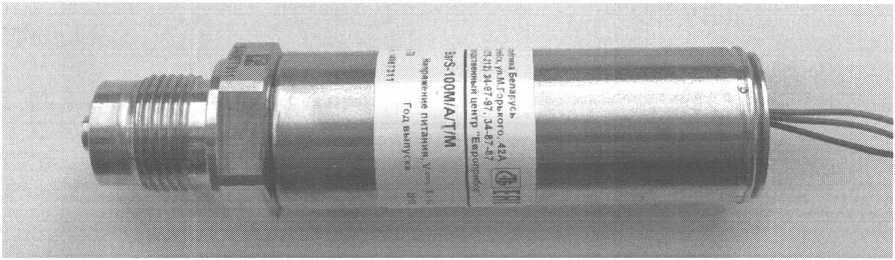

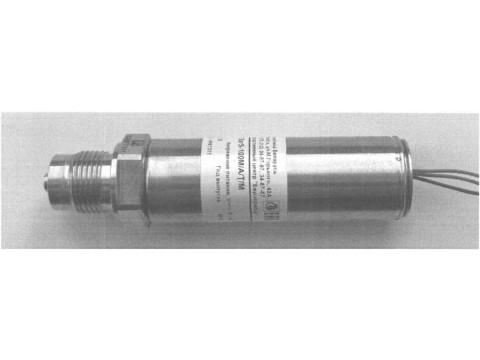

Рисунок 1 - Внешний вид преобразователя BarS-lOOM

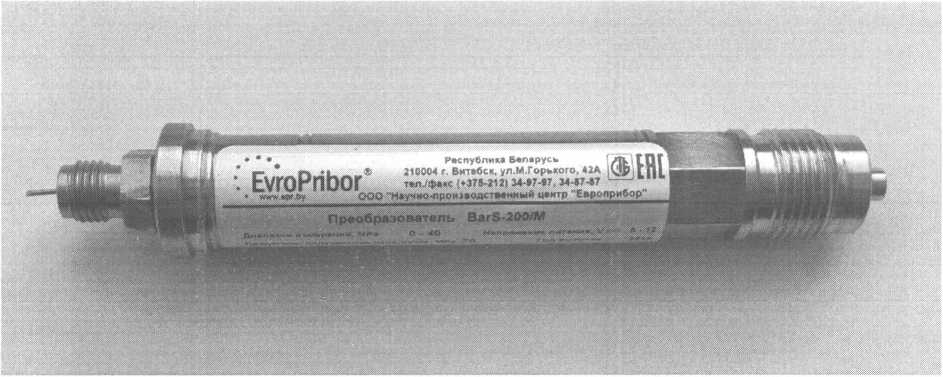

Рисунок 2 - Внешний вид преобразователя BarS-200
Описание типа средств измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ и метрологические характеристики
1 Пределы допускаемой основной приведенной погрешности и диапазо
ны измерения давления абсолютного приведены в таблице 2. Таблица 2
|
Диапазоны измерений, МПа |
Предел допускаемой основной приведенной погрешности (уд) от диапазона измерений, % |
|
0-40 |
±0,25 |
|
0-60 |
2 Дополнительная погрешность преобразователей, вызванная изменением температуры окружающей среды на каждые 10 °C в диапазоне от 0 °C до 21 °C, не более ±0,10 %.
3 Дополнительная погрешность преобразователей, вызванная изменением температуры окружающей среды во всем диапазоне температурной компенсации от 25 °C до 150 °C, не более ±0,35 %.
4 Дополнительная погрешность преобразователей, вызванная плавным отклонением напряжения питания от номинального значения до предельных значений, не более ±0,10 %.
5 Преобразователи, в зависимости от модификации и специального исполнения, обеспечивают измерения температур согласно требованиям таблицы 3.
Таблица 3
|
Модификация |
Параметр измеряемый |
Диапазон измерений, °C |
Пределы допускаемой основной погрешности (ут) от диапазона измерений, % |
|
BarS-ЮОМ |
Температура Т1 Температура Т2 |
от 0 до плюс 150 |
±2,0 |
|
BarS-200 |
Температура Т1 |
от 0 до плюс 150 |
6 Напряжение питания преобразователей от источника питания постоянного тока и мощность, потребляемая преобразователями, соответствуют таблице 4.
Таблица 4
|
Модификация |
Диапазон напряжения питания, В |
Номинальное значение напряжения питания, В |
Мощность, потребляемая преобразователем, Вт, не более |
|
BarS-ЮОМ |
от 5,0 до 12,0 |
6,8 |
0,07 |
|
BarS-200 |
12 ±0,5 |
12 |
0,18 |
7 Степень защиты оболочки преобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254-96 соответствует: IP40.
8 Рабочие условия применения:
- температура окружающей среды: от 0 °C до 150 °C;
- относительная влажность: до 100 % при 40 °C. / х
9 Масса преобразователей соответствует требованиям таблицы 5. Таблица 5
|
Модификация преобразователя |
Масса преобразователя, кг, не более |
|
BarS-ЮОМ |
0,30 |
|
BarS-200 |
0,25 |
10 Габаритные и присоединительные размеры преобразователей:
-BarS-100M: 027x115;
- BarS-200: 024x170.
И Средняя наработка на отказ, не менее - 15000 ч, специального исполнения НТ - 500 ч.
12 Средний срок службы, не менее - 24 месяца, специального исполнения НТ - 500 ч.
Знак утверждения типа
Знак утверждения типа наносится на этикетку преобразователей, а также на титульный лист паспорта преобразователей типографским способом.
Комплектность
Комплектность поставки соответствует таблице 6.
Таблица 6
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
МЮЖК.408021.000 |
Преобразователь измерительный BarS |
1 шт. |
- |
|
МЮЖК.408021.000 ПС |
Преобразователь измерительный BarS. Паспорт |
1 экз. |
- |
|
МРБМП. -2015 |
СОЕЙ РБ. Преобразователи измерительные BarS. Методика поверки |
1 экз. |
Допускается прилагать 1 экз. на партию преобразователей, поставляемых в один адрес |
|
МЮЖК.468252.400 |
Устройство согласования BarS -УС |
1 шт. |
Поставляется по заказу |
|
МЮЖК.408010.000 ПО |
Программное обеспечениеBarS-1000 Viewer |
1 шт. |
Поставляется по заказу |
|
МЮЖК.408051.200 |
Упаковка |
1 шт. |
— |
|
Примечание - Допускается прилагать другие документы по требованию заказчика на бумажном носителе и/или электронном виде | |||
Описание типа средств измерений
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ BY 390171150.007-2015 «Преобразователи измерительные BarS. Технические условия».
МРБ МП. -2016 «СОЕЙ РБ. Преобразователи измерительные BarS. Методика поверки».
Заключение
Преобразователи измерительные BarS соответствуют требованиям технических условий ТУ BY 390171150.007-2015.
Преобразователи измерительные BarS подлежат первичной поверке перед вводом в эксплуатацию, в связи с отсутствием возможности демонтажа при эксплуатации. Периодическая поверка не проводится.
РУП «Витебский центр стандартизации, метрологии и сертификации, 210015 г. Витебск, ул. Б. Хмельницкого, 20, Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.
