Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМтм 6000
| Номер в ГРСИ РФ: | РБ 03 13 4621 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
Устройства измерительные электрической прочности изоляции РЕТОМ™-6000 (далее устройства) предназначены для измерения напряжения постоянного и переменного тока электрического сопротивления при испытании электрической прочности изоляци! электрооборудования и аппаратов электроустановок потребителей высоким напряжением i снятия вольт-амперных характеристик трансформаторов тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4621 15 |
| Наименование | Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМтм 6000 |
| Год регистрации | 2015 |
| Номер сертификата | 10176 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | ООО "НПП "Динамика", г. Чебоксары, Россия (RU) |
Производитель / Заявитель
ООО "НПП "Динамика"
Адрес: 428000, г. Чебоксары, а/я 160
Контакты: (8352)45-81-26 // (8352)42-07-13 // dynamics@chtts.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь ввиду отсутствия набора нагрузочных сопротивлений (100 МОм - 2 ГОм; 500 Ом, 2000 Вт; 2000 Ом, 2000 Вт; 6 кОм, 1500 Вт; 300кОм, 120 Вт)(НТК №13-15). |
| Методика поверки | Поверка проводится по методике БРГА.441322.028 МП (2010 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: Чувашский ЦСМС (номер реестра - №044, шифр поверительного клейма - АР)(НТК №03-11). |
Поверители
Скачать
|
Описание типа РБ 03 13 4621 15 [2016-03-29]
rb-03-13-4621-15_2016-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4621 15 [2011-06-08]
rb-03-13-4621-15_2011-06-08.pdf
|
Скачать |
Описание типа
Назначение
Устройства измерительные электрической прочности изоляции РЕТОМ™-6000 (далее устройства) предназначены для измерения напряжения постоянного и переменного тока электрического сопротивления при испытании электрической прочности изоляци! электрооборудования и аппаратов электроустановок потребителей высоким напряжением i снятия вольт-амперных характеристик трансформаторов тока.
Описание
Принцип действия устройств основан на преобразовании напряжения переменного тою питающей однофазной сети с помощью силового повышающего трансформатора установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощьк однополупериодного выпрямителя - в напряжение постоянного тока.
Функционально устройство состоит из силового источника регулируемого высокогс напряжения и измерительной части, которая содержит встроенные измерители напряжения г тока утечки объекта испытания, мегаомметр и секундомер (таймер).
Источник высокого напряжения состоит из автотрансформатора, силового повышающего трансформатора, вторичные обмотки которого генерируют высокое напряжение. Цепи вторичной обмотки повышающего трансформатора соединены с высоковольтными гнездами «~1Л 2 кВ», «~U2 3 кВ», «=U3 6 кВ», «~U4 6 кВ», к которым подключаются объекты испытания. Для формирования постоянного напряжения используется однополупериодный выпрямитель. Регулирование напряжения автотрансформатора осуществляется с помощью шагового двигателя.
Измерение выходного напряжения, тока утечки и сопротивления изоляцш осуществляется с помощью соответствующих делителей, шунтов и трансформатора тока, о: которых сигналы, соответствующие установленному напряжению и току утечки, посж преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, сопротивление изоляции, время пробоя.
Таймер организован на базе микропроцессора. С помощью таймера можно задавап разные значения времени воспроизведения высокого напряжения.
Управление работой источника высокого напряжения, измерителей напряжения, токе утечки и сопротивления, таймером осуществляют плата управления и микроконтроллер.
Устройство РЕТОМ -6000 выполнено в пластиковом ударопрочном корпусе.
Рабочее положение вертикальное (лицевая панель параллельна плоскости земли).
Рабочее поле устройства сосредоточено на лицевой панели.
В устройстве предусмотрены специальные меры, обеспечивающие безопасное^ проведения работ. К ним относятся:
а) блокировка воспроизведения высокого напряжения на объект испытания при открытой дверце защитного ограждения;
б) автоматическое аварийное отключение высокого напряжения от испытуемого объекта:
1) при превышении напряжения свыше максимального значения на высоковольтном выводе;
2) при превышении тока утечки на объекте заданного значения (при пробое изоляции);
Лист № 2
Всего листов 5
в) ручное аварийное отключение при помощи кнопки «АВАРИЙНОЕ ОТКЛЮЧЕНИЕ»;
г) индикация наличия высокого напряжения на высоковольтных гнездах (индикатор «Высокое напряжение!»);
д) наличие звуковой сигнализации следующих сигналов: «Наличие высокогс напряжения», «Пробой», «Окончание счета таймера»

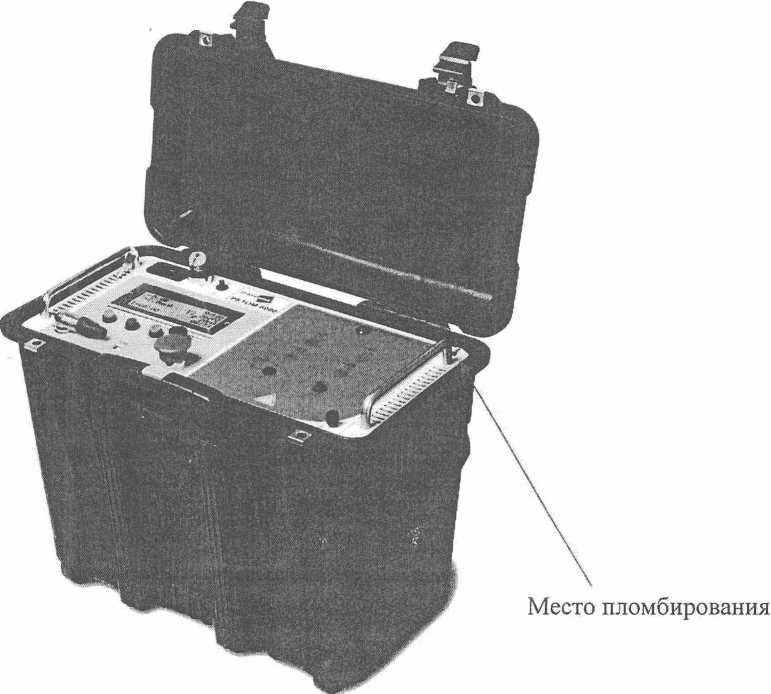

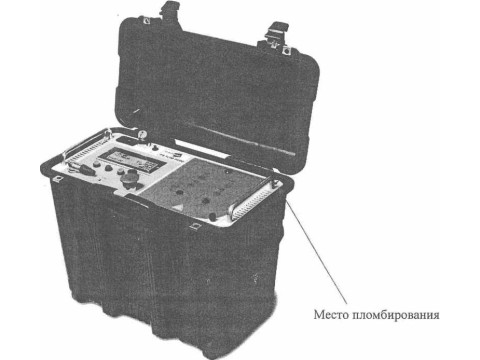

Рис. 1 - Внешний вид устройств РЕТОМ™-бООО
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Устройства имеют встроенное программное обеспечение (ПО). Встроенное ПС (микропрограмма) реализовано аппаратно на одном микроконтроллере, который используете) в плате управления. Встроенное ПО является метрологически значимым. Вклад ПО i суммарную погрешность устройств незначителен, так как определяется погрешностьк дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологически) характеристики устройств нормированы с учетом влияния ПО.
Микропрограмма заносится в программируемое постоянное запоминающее устройств< (ППЗУ) устройств предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Retom6000 vO 5 6. hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 0.5.6 |
|
Цифровой идентификатор ПО |
По версии ПО |
|
Другие идентификационные данные (если имеются) |
- |
Лист № 3
Всего листов 5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ |
от 0,3 до 6 |
|
Диапазон измерения высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ |
от 0,6 до 6 |
|
Пределы допускаемой относительной основной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % |
±2 |
|
Пределы допускаемой относительной основной погрешности измерения напряжения постоянного тока с амплитудой пульсаций, не превышающей 5 % от установленного значения напряжения, % |
±2 |
|
Диапазон измерения электрического сопротивления изоляции |
от 100 кОм до 2 ГОм |
|
Пределы допускаемой относительной основной погрешности измерения электрического сопротивления изоляции,% |
±5 |
|
Диапазон измерений силы переменного тока синусоидальной формы частотой 50 Гц при снятии вольт-амперной характеристики, мА |
от 100 до 2000 |
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока синусоидальной формы частотой 50 Гц, % |
±1 |
|
Коэффициент несинусоидальности напряжения переменного тока, не более, % |
5 |
|
Коэффициент пульсации напряжения постоянного тока, не более, % |
5 |
|
Время установления рабочего режима, не более, с |
10 |
|
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
20±5 от 30 до 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при 25 °C, не более, % - атмосферное давление, кПа |
от минус 10 до плюс 40 80 от 84 до 106,7 |
|
Питание устройства |
однофазная сеть переменного тока номинальной частотой 50 Гц с напряжением (220± 22) В |
|
Потребляемая мощность, не более, ВА |
_____________2200___________ |
Лист № 4
Всего листов 5
|
Режим работы |
повторно-кратковременный с максимальной нагрузкой с продолжительностью включения 15 минут, с перерывами между включениями 5 минут |
|
Габаритные размеры устройства ЩхВхГ, мм, не более |
540 х 460 х 300 |
|
Масса устройства, кг,- не более |
35 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
6 |
|
Среднее время восстановления, не более, ч |
4 |
|
Примечание: пределы допускаемых дополнительных погрешностей устройства в диапазоне рабочих температур не превышают половины пределов допускаемых основных погрешностей устройства на каждые 10 °C изменения температуры окружающей среды. | |
Знак утверждения типа
наносится на шильдик, титульный лист паспорта и руководства по эксплуатации устройства типографским способом.
Комплектность
Комплектность устройств приведена в таблице 3.
Таблица 3 - Комплектность
|
№№ п/п |
Наименование |
Кол-во |
|
1 |
Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ™-6000 |
1 шт. |
|
2 |
Кабель сетевой |
1 шт. |
|
3 |
Комплект ЗИП согласно ведомости ЗИП БРГА.441322.028 ЗИ |
1 шт. |
|
Комплект эксплуатационных документов согласно БРГА.441322.028 i |
ЗЭ | |
|
4 |
Паспорт БРГА.441322.028 ПС |
1 шт. |
|
5 |
Руководство по эксплуатации БРГА.441322.028 РЭ |
1 шт. |
|
6 |
Методика поверки БРГА.441322.028 МП |
1 шт. |
Поверка
осуществляется в соответствии с документом БРГА.441322.028 МП «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2010 г.
Основные средства поверки: мультиметр цифровой Metrahit 30М (г.р. № 41496-09); вольтметр универсальный цифровой В7-34А (г.р. № 7982-80); амперметр переменного тока ЦА8500/1 (г.р. № 37459-08); делитель напряжения ДН-100э (г.р. № 54883-13); делитель напряжения ДН-400 из состава установки для поверки на постоянном токе электростатических киловольтметров УПК-100 (г.р. № 5481-76); мегаомметр М4100/4 (г.р. № 57408-14).
Сведения о методах измерений
приводятся в руководстве по эксплуатации «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000» БРГА.441322.028 РЭ.
Лист № 5
Всего листов 5
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
3. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть I. Общие требования и методы испытаний».
4. ТУ 4222-021-13092133-2010 «Устройства измерительные электрической прочности и сопротивления изоляции РЕТОМ™-6000. Технические условия».
5. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
