Преобразователи измерительные искробезопасные MTL
| Номер в ГРСИ РФ: | РБ 03 13 4068 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Measurement Technology Limited", Великобритания |
Преобразователи измерительные искробезопасные MTL (далее - преобразователи) предназначены для преобразования входного сигнала от датчиков напряжения постоянного тока, датчиков постоянного тока, термоэлектрических преобразователей и термопреобразователей сопротивления в пропорциональный измеряемым величинам выходной токовый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4068 09 |
| Наименование | Преобразователи измерительные искробезопасные MTL |
| Год регистрации | 2009 |
| Номер сертификата | 5903 |
| Дата регистрации | 2009-06-30 |
| Срок действия | 2014-06-30 |
| Получатель сертификата | фирма "Measurement Technology Limited", Великобритания (GB) |
Производитель / Заявитель
фирма "Measurement Technology Limited"
Адрес: Power Court, Luton, Bedfordshire LU1 3 JJ
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1966-2009 |
Поверители
Скачать
|
Описание типа РБ 03 13 4068 09 [2010-01-05]
rb-03-13-4068-09_2010-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4068 09 [2009-01-01]
rb-03-13-4068-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные искробезопасные MTL (далее - преобразователи) предназначены для преобразования входного сигнала от датчиков напряжения постоянного тока, датчиков постоянного тока, термоэлектрических преобразователей и термопреобразователей сопротивления в пропорциональный измеряемым величинам выходной токовый сигнал.
Преобразователи используются для работы с вторичной аппаратурой, регуляторами и системами централизованного контроля и управления производственными процессами в различных отраслях промышленности.
Описание
Принцип действия преобразователя заключается в преобразовании численного значения аналогового сигнала, подаваемого на вход электронных микросхем, входящих в состав преобразователя, в сигнал переменного тока, пропорциональный входному сигналу, и через разделительный трансформатор передают в выходную микросхему, которая воспринимает и обрабатывает этот сигнал, осуществляет его линеаризацию, компенсацию холодных спаев термоэлектрических преобразователей и выдает сигнал постоянного тока.
Преобразователи измерительные искробезопасные MTL имеют следующие модификации: MTL 5040 с исполнениями - MTL 5041, MTL 5042, MTL 5043, MTL 5044, MTL 5074; MTL 4041 с исполнениями - MTL 4042, MTL 4043, MTL 4044, MTL 4073; MTL 4541 с исполнениями - MTL 4544, MTL 4575, MTL 5541 с исполнениями - MTL 5544, MTL 5575.
Преобразователи обеспечивают преобразование сигналов от следующих датчиков:
MTL 5040, MTL 5041, MTL 5043, MTL 4042, MTL 4044, MTL 5541 - от 2-х проводных токовых датчиков, имеют один измерительный канал;
MTL 5042, MTL 4041, MTL 4043, MTL 4541 - от 2-х или 3-х проводных токовых датчиков, имеют один измерительный канал;
MTL 5044, MTL 5044 - от 2-х проводных токовых датчиков, имеют два измерительных капа
ла;
мларусь
Для докумсигог.
MTL 5544, MTL 4544 - от 2-х или 3-х проводных токовых датчиков, имек/£ тельных канала;
MTL 5074, MTL 4073, MTL 4575, MTL 5575 - от термоэлектрических преоб термопреобразователей сопротивления, датчиков напряжения постоянного тока, датчиков сопротивления.
Преобразователи MTL 4ХХХ имеют конструкцию для установления в объединительную плату с помощью многоконтактного разъема. Преобразователи MTL 5ХХХ имеют конструкцию для навесного монтажа на объединительную рейку.
Преобразователи имеют взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", маркировка взвывозащиты - [Exia]ПС X.
Место нанесения знака поверки приведено в приложении к описанию типа.

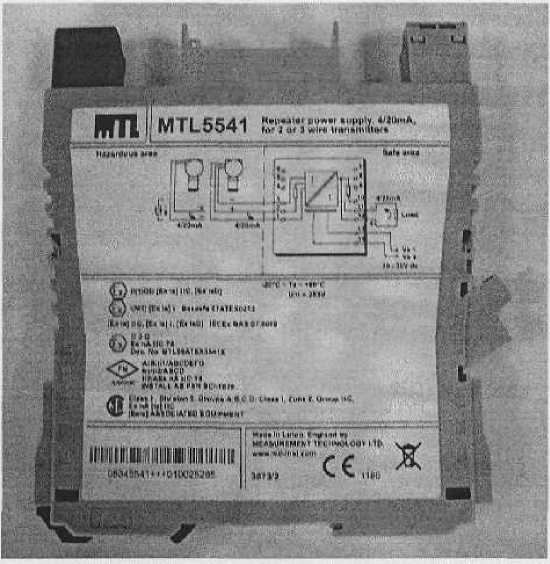

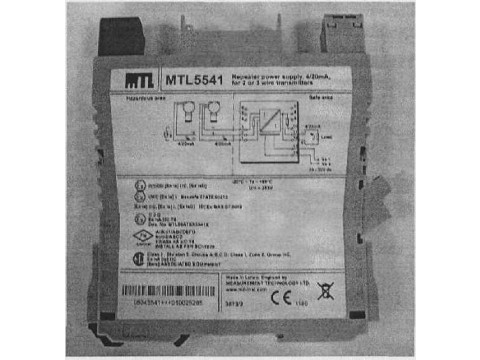

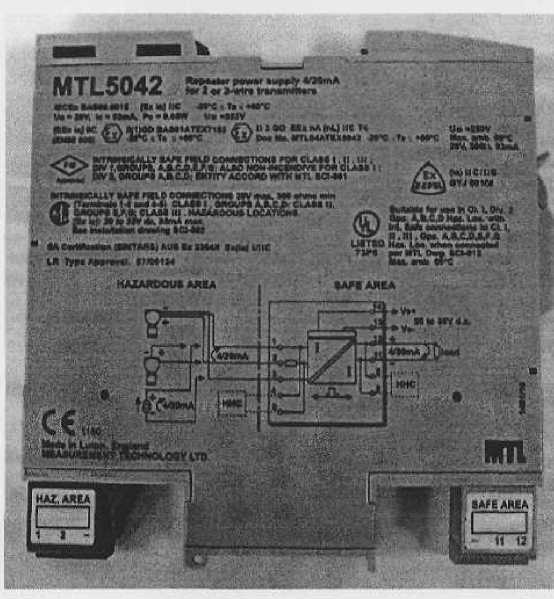

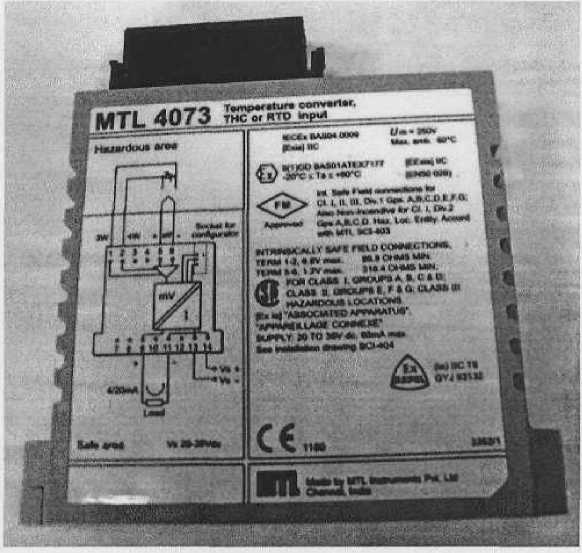

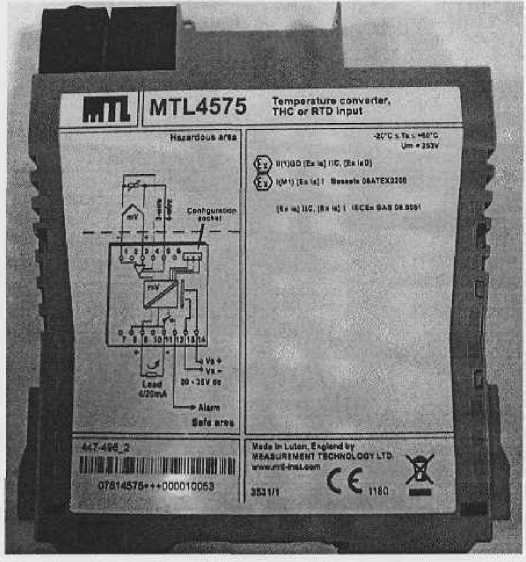

Внешний вид преобразователей представлен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей
МНС
AREA
JUCIUR
lAFEAREA j
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-8.
Таблица 1 - Основные технические и метрологические характеристики преобразователей измерительных искробезопасных MTL 4041, MTL 4042, MTL 4043, MTL 4044.
|
Измерительный преобразователь |
Количество измерительных каналов |
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования (при температуре 20 ±2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
MTL4041 |
1 |
от 4 до 20 мА |
± 20 мкА |
± 1 мкА/ °C |
|
MTL4042 |
1 |
от 4 до 20 мА |
±20 мкА |
± 1 мкА/ °C |
|
MTL4043 |
1 |
от 4 до 20 мА |
± 20 мкА |
± 1 мкА/ °C |
|
MTL4044 |
2 |
от 4 до 20 мА |
± 20 мкА |
± 1 мкА/ °C |
|
Примечания: Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x16,2х89,8 мм. Масса не более 100 г. | ||||
Таблица 2 - Основные технические и метрологические характеристики преобразователя измерительного искробезопасного MTL 4073.
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Напряжение постоянного тока | ||
|
± 75 мВ |
± 11 мкА |
± 0,6 мкА/ °C |
|
Сопротивление постоянному току | ||
|
0...400 Ом |
± 11 мкА |
± 0,6 мкА/ °C |
|
Термоэлектрический преобразователь | ||
|
Е: -250...1000 °C |
±11 мкА |
±0,6 мкА/ °C |
|
J: -200...1200 °C | ||
|
К:-200...1300 °C | ||
|
N:-200...1300 °C | ||
|
R:-50... 1768 °C | ||
|
S:-50... 1768 °C | ||
|
Т: -200...400 °C | ||
|
В: 460...1812 °C | ||
[госудврп*реесц I средств измерений \ Респуб;вшя белу уа. \ Для д<л>жснто-/
Л]
'в 10
Продолжение таблицы 2
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Термопреобразователь сопротивления | ||
|
PtlOO: -200...850 °C |
± И мкА |
± 0,6 мкА/ °C |
|
Примечания: . а) Номинальные статические характеристики термоэлектрических преобразователей: типов Е, J, К, N, R, S, В, Т - по СТБ ГОСТ Р 8.585-2004; б) Номинальные статические характеристики термопреобразователей сопротивления: типа PtlOO - по ГОСТ 6651-94. Количество измерительных каналов: 1. Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x16,2x89,8 мм. Масса не более 100 г. | ||
Таблица 3 - Основные технические и метрологические характеристики преобразователя измери-
тельного искробезопасного MTL 4575.
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Напряжение постоянного тока | ||
|
±75 мВ |
± 11 мкА |
± 0,6 мкА/ °C |
|
Сопротивление постоянному току | ||
|
0...400 Ом |
± 11 мкА |
± 0,6 мкА/ °C |
|
Термоэлектрический преобразователь | ||
|
Е: -250... 1000 °C J: -200...1200 °C К: -200... 1300 °C N: -200... 1300 °C R:-40... 1768 °C S: -40... 1768 °C Т: -200...400 °C В: 460...1812 °C XK(L): -200...400 °C |
± 11 мкА |
± 0,6 мкА/ °C |
[Государстве»мнй peccipl I средств измерений j \ Республики Беларусь / \Д.тн дикуие<гго*>/
Лист
Продолжение таблицы 3
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Термопреобразователь сопротивления | ||
|
PtlOO: -200...850 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
Pt500: -200...200 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
PtlOOO: -200...0 °C |
± 11 мкА |
+ 0,6 мкА/°C |
|
Примечания: а) Номинальные статические характеристики термоэлектрических преобразователей: типов Е, J, К, N, R, S, В, Т, L - по СТБ ГОСТ Р 8.585-2004; б) Номинальные статические характеристики термопреобразователей сопротивления: типа PtlOO, Pt500, PtlOOO - по ГОСТ 6651-94. Количество измерительных каналов: 1. Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x15,8x121,8 мм. Масса не более 110г. | ||
Таблица 4 - Основные технические и метрологические характеристики преобразователей измерительных искробезопасных MTL 4541, MTL 4544. _______________________________________
|
Измерительный преобразователь |
Количество измерительных каналов |
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования (при температуре 20 ±2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
MTL4541 |
1 |
от 4 до 20 мА |
± 15 мкА |
± 0,8 мкА/ °C |
|
MTL4544 |
2 |
от 4 до 20 мА |
± 15 мкА |
±0,8 мкА/ °C |
|
Примечания: Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x15,8x121,8 мм. Масса не более 110 г. | ||||
Таблица 5 - Основные технические и метрологические характеристики преобразователей измери-
тельных искробезопасных MTL 5040, MTL 5041, MTL 5042, MTL 5043, MTL 5044.
|
Измерительный преобразователь |
Количество измерительных каналов |
Диапазон измерения входных сигналов |
Пределы допускаемой основной погрешности (при температуре 20 ±2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
MTL5040 |
2 |
от 4 до 20 мА |
± 10 мкА |
± 1 мкА/ °C |
|
MTL5041 |
1 |
от 4 до 20 мА |
± 10 мкА |
± 1 мкА/ °C |
|
MTL5042 |
1 |
от 4 до 20 мА |
± 10 мкА |
± 0,5 мкА/ °C |
|
MTL5043 |
1 |
от 4 до 20 мА |
± 10 мкА |
± 0,5 мкА/ °C |
|
MTL5044 |
2 |
от 4 до 20 мА |
± 10 мкА |
± 1 мкА/ °C |
|
Примечания: Напряжения питания постоянного тока от 20 до 35 В. | ||||
|
Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104x16* 110 мм Масса не более 100 г. | ||||
Таблица 6 - Основные технические и метрологические характеристики преобразователя измери-
тельного искробезопасного MTL 5074.
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Напряжение постоянного тока | ||
|
±75 мВ |
± 11 мкА |
± 0,6 мкА/ °C |
|
Сопротивление постоянному току | ||
|
0...400 Ом |
± 11 мкА |
± 0,6 мкА/ °C |
|
Термоэлектрический преобразователь | ||
|
Е: -250... 1000 °C J: -200...1200 °C К:-200... 1300 °C N: -200...1300 °C R: -50... 1768 °C S:-50...1768 °C Т: -200...400 °C В: 460...1812 °C |
± 11 мкА |
± 0,6 мкА/ °C |
Продолжение таблицы 6
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Термопреобразователь сопротивления | ||
|
Pt 100: -200...850 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
Примечания: а) Номинальные статические характеристики термоэлектрических преобразователей: типов Е, J, К, N, R, S, В, Т, L - по СТБ ГОСТ Р 8.585-2004; б) Номинальные статические характеристики термопреобразователей сопротивления: типа Pt 100 - по ГОСТ 6651 -94. Количество каналов: 1. Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x15,8x118,8 мм. Масса не более 110 г. | ||
Таблица 7 - Основные технические и метрологические характеристики преобразователей измерительных искробезопасных MTL 5541, MTL 5544.
|
Измерительный преобразователь |
Количество измерительных каналов |
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования (при температуре 20 ±2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
MTL5541 |
1 |
от 4 до 20 мА |
± 15 мкА |
± 0,8 мкА/ °C |
|
MTL5544 |
2 |
от 4 до 20 мА |
± 15 мкА |
± 0,8 мкА/ °C |
|
Примечания: Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C,- относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x15,8x118,8 мм. Масса не более 110г | ||||
Таблица 8 - Основные технические и метрологические характеристики преобразователей измери
тельных искробезопасных MTL 5575.
|
Диапазоны преобразования входных сигналов в токовый сигнал от 4 до 20 мА |
Пределы допускаемой основной погрешности преобразования входных сигналов в токовый сигнал от 4 до 20 мА (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации ! |
|
Напряжение постоянного тока | ||
|
±75 мВ |
± 11 мкА |
± 0,6 мкА/ °C |
|
Сопротивление постоянному току | ||
|
0...400 Ом |
± 11 мкА |
± 0,6 мкА/ °C |
|
Термоэлектрический преобразователь | ||
|
Е: -250... 1000 °C J: -200...1200 °C К: -200... 1300 °C N: -200... 1300 °C R: -50... 1768 °C S:-50... 1768 °C Т: -200...400 °C В: 460...1812 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
XK(L): -200...400 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
Термопреобразователь сопротивления | ||
|
PtlOO: -200...850 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
Pt500: -200...850 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
PtlOOO: -200...850 °C |
± 11 мкА |
± 0,6 мкА/ °C |
|
Примечания: а) Номинальные статические характеристики термоэлектрических преобразователей: типов Е, J, К, N, R, S, В, Т, L - по СТБ ГОСТ Р 8.585-2004; б) Номинальные статические характеристики термопреобразователей сопротивления: типа PtlOO, Pt500, PtlOOO - по ГОСТ 6651-94. Количество каналов: 1. Напряжения питания постоянного тока от 20 до 35 В. Рабочие условия эксплуатации: - температура от минус 20 °C до плюс 60 °C. - относительная влажность от 5 % до 95 %. Условия транспортирования и хранения: - температура от минус 40 °C до плюс 80 °C. Потребляемая мощность не более 1,5 Вт. Габаритные размеры не более 104,8x15,8x118,8 мм. Масса не более 110г. | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографскимспособом.
Госуда*кта.'инйй реестр средств и>череяий °есп,;,т>1»и Бедрусь
Комплектность
Комплект поставки преобразователей в соответствии с технической документацией фирмы "Measurement Technology Limited", Великобритания.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Measurement Technology Limited", Великобритания.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-94 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1966-2009 "Преобразователи температурные многоканальные серии MTL830. Методика поверки".
Заключение
Преобразователи измерительные искробезопасные MTL соответствуют технической документации фирмы "Measurement Technology Limited", Великобритания, ГОСТ 12997-84.
Межповерочный интервал — не более 12 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
