Преобразователи термоэлектрические SensyTemp MI T
| Номер в ГРСИ РФ: | РБ 03 10 4079 09 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Преобразователи термоэлектрические SensyTemp MI Т предназначены для измерения температуры поверхности твёрдых тел не агрессивных к материалу корпуса. '
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4079 09 |
| Наименование | Преобразователи термоэлектрические SensyTemp MI T |
| Год регистрации | 2009 |
| Номер сертификата | 5914 |
| Дата регистрации | 2009-06-30 |
| Срок действия | 2014-06-30 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH" (Alzenau)
Адрес: Borsigstrabe 2, 63755 Alzenau
Контакты: +08001114411 / e-mail Customer Care Center: CCC-support-deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 |
Поверители
Скачать
|
Описание типа РБ 03 10 4079 09 [2009-09-30]
rb-03-10-4079-09_2009-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4079 09 [2009-01-01]
rb-03-10-4079-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические SensyTemp MI Т предназначены для измерения температуры поверхности твёрдых тел не агрессивных к материалу корпуса. '
Область применения: химическая, нефтехимическая и другие отрасли промышленности.
Описание
Принцип работы преобразователей термоэлектрических SensyTemp MI Т основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Преобразователи термоэлектрические SensyTemp MI Т состоят из стальной тонкостенной трубки (защитной арматуры), в которую помещён один чувствительный элемент (термопара), изолированный уплотнённой окисью магнщгГЗаищтная арматура со стороны чувствительного элемента соединена сваркой Дщрццоедици-тельной шайбой, предназначенной для крепления к поверхности измеряемого тела, с другой стороны соединена с монтажной головкой. \%,4, , .7
Способ подключения к чувствительному элементу по двухпроводной схеме.

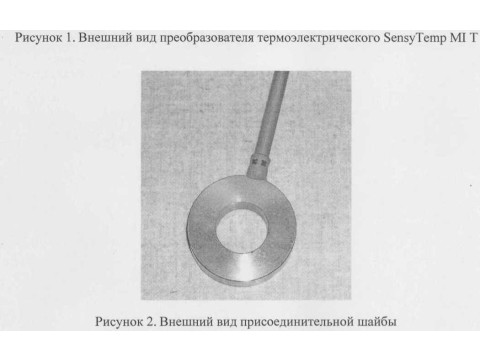

Внешний вид показан на рисунках 1-3. На монтажную головку наносится знак поверки (клеймо наклейка) согласно рисунка А-1.

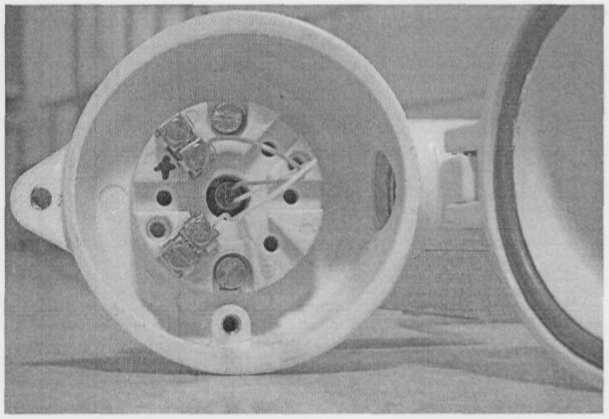

Рисунок 3. Внешний вид присоединительных клемм
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей термоэлектрических SensyTemp MI Т приведены в таблице 1.
|
Таблица 1 | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры: длина защитной арматуры с чувствительным элементом длина защитной арматуры с чувствительным элементом и монтажной головкой наружный диаметр крепёжной шайбы внутренний диаметр крепёжной шайбы толщина крепёжной шайбы диаметр защитной арматуры |
1542 мм 1587 мм 42 мм 20 мм 10 мм 6 мм |
|
Номинальная статическая характеристика преобразования по СТБ ГОСТ Р 8.585-2004 |
тип К (никель-хром/никель-алюминий) |
|
Класс допуска Предел допускаемого отклонения от НСХ |
1 ±1,5 °C (от Одо 375) °C ±0,004t* °C (свыше 375 °C) |
|
Нижний предел диапазона измеряемых температур |
0°С |
|
Верхний предел диапазона измеряемых температур |
700 °C |
|
Температура окружающей среды в зоне подключения |
(от -40 до 80) °C |
|
Температура транспортирования и хранения |
(от -40 до 85) °C |
|
Степень защиты корпуса |
IP66 |
|
Маркировка взрывозащиты |
II 1 G ЕЕх ia ПС Тб |
|
* t - измеренное значение температуры, °C | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию или на монтажную головку типографским способом или методом штемпелевания.
Комплектность
Преобразователь термоэлектрический SensyTemp MI Т
Паспорт
Присоединительные элементы "'"х
Упаковка "/ fu,
Нормативные документы
Техническая документация фирмы «ABB Automation Products GmbH», Германия;
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования»; .
ГОСТ 8.338-2002 «ГСОЕИ. Преобразователи термоэлектрические. Методика поверки»
Заключение
Преобразователи термоэлектрические SensyTemp MI Т соответствуют требованиям технической документации фирмы ABB Automation Products GmbH», Германия, ГОСТ 6616-94, СТБ ГОСТ Р 8.585-2004, ГОСТ 8.338-2002.
Межповерочный интервал - не более 12 месяцев.
