Анализаторы-регистраторы показателей качества электрической энергии с функцией измерения фликера REN-700
| Номер в ГРСИ РФ: | РБ 03 13 4048 09 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «SONEL S.A.», Польша |
Анализаторы - регистраторы показателей качества электрической энергии с функцией измерения фликера REN-700 (далее - анализаторы) предназначены для измерения параметров трехфазных и однофазных электрических сетей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4048 09 |
| Наименование | Анализаторы-регистраторы показателей качества электрической энергии с функцией измерения фликера REN-700 |
| Год регистрации | 2009 |
| Номер сертификата | 5854 |
| Дата регистрации | 2009-05-26 |
| Срок действия | 2014-05-26 |
| Получатель сертификата | фирма "SONEL S.A.", Польша (PL) |
Производитель / Заявитель
фирма "SONEL S.A."
Адрес: 58-100 Swidnica, ul. Armil Krajowej, 29
Контакты: (0-74) 853 77 66 / (0-74) 853 64 03 / e-mail:sonel@sonel.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1913-2009 |
Поверители
Скачать
|
Описание типа РБ 03 13 4048 09 [2009-09-25]
rb-03-13-4048-09_2009-09-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4048 09 [2009-01-01]
rb-03-13-4048-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы - регистраторы показателей качества электрической энергии с функцией измерения фликера REN-700 (далее - анализаторы) предназначены для измерения параметров трехфазных и однофазных электрических сетей.
Область применения: предприятия электрических сетей, электростанции, электрические подстанции, промышленные предприятия, метрологические службы, измерительные и испытательные лаборатории.
Описание
Анализаторы представляют собой портативные измерительные приборы с комплектом принадлежностей.
Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
На верхней панели анализаторов расположены: поворотный выключатель, функциональные клавиши, клавиши управления и многофункциональный жидкокристаллический дисплей. Включение и выключение анализаторов, выбор режимов измерения осуществляется при помощи клавиш управления и поворотного выключателя. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
На торцевой панели анализаторов расположены входные разъёмы присоединения измерительных проводов к измеряемой сети и инфракрасный порт irDa.
Анализаторы могут использоваться в соответствии со следующими функциональными возможностями.
Для измерения электрических величин:
- напряжения переменного тока (True RMS) основной частоты;
- частоты переменного тока;
- дозы фликера напряжения переменного тока (кратковременной PSt и длительной PLt);
- длительности провалов напряжения переменного тока Atn и временного,тт^рейДнряжс-ния Atnep. Z z \ \
Для вычисления: if [ \ $
- размаха изменения напряжения переменного тока 3Ut; \ ;
- отклонения частоты переменного тока АГ.
Для регистрации :
- измеренных и вычисленных величин.
Для запоминай и я:
- отдельных результатов измерений в 999 ячейках памяти.
Для отображения:
- результатов измерений и вычислений в цифровом виде.
Анализаторы - регистраторы показателей качества электроэнергии с функцией измерения фликера REN-700 обладают:
- возможностью сохранять полученные результаты измерений во внутренней памяти или передавать их в персональный компьютер через инфракрасный порт irDa;
- возможностью работы в режиме регистратора в течение длительного времени (несколько недель).
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки указано в Приложении А.

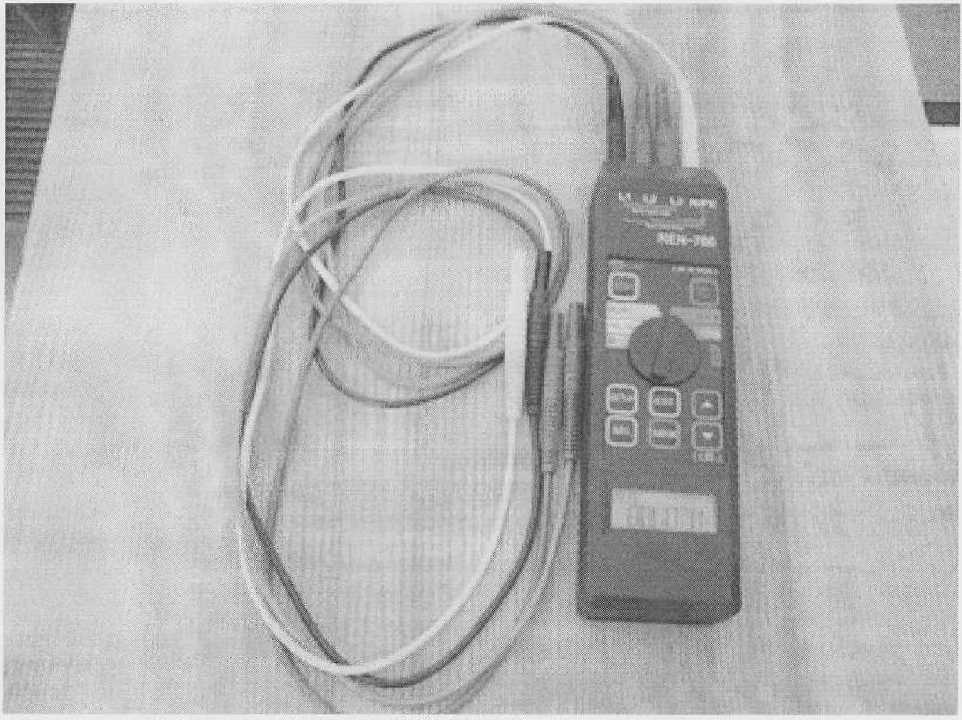

Рисунок 1 Внешний вид анализатора - регистратора показателей качества электрической энергии с функцией измерения фликера REN-700
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Функция анализаторов |
Диапазон измерений |
Дискрет ность |
Пределы допускаемой погрешности |
|
Измерение напряжения переменного тока (True RMS) | |||
|
- фазное (Ul-n) |
от 0 В до 250 В |
0,1 В |
±(0,2 %иизм+ 5 е.м.р.) |
|
- линейное (Ul-l) |
от 0 до 440,0 В |
0,1 В |
±(0,2 %UH3M + 5 е.м.р.) |
|
Измерение отклонения напряжения переменного тока (5U) |
от 0 % до 100,0 % |
0,1 % |
±0,5 % |
|
Измерение частоты переменного тока |
от 45,00 до 55,00 Гц |
0,01 Гц |
±0,03 Гц |
|
Измерение кратковременной (Pst) и длительной (Ри) дозы фликера напряжения переменного тока |
от 0,01 до 10,00 отн. ед |
0,01 отн. ед. |
±5% |
|
Измерение длительности провалов напряжения переменного тока Atn, |
от 1 до 60 с |
1 с |
±1 с |
|
Измерение длительности временного перенапряжения At[lcp |
от 1 до 60 с |
1 С |
±1 с |
|
Примечание: где иизм - результат измерения напряжения переменного тока (True RMS); е.м.р. - единица младшего разряда; отн. ед. - относительная единица. | |||
Программное обеспечение REN700 Report и REN700, версия v.2.1.2.
Напряжение питания постоянного тока 3 В (осуществляется от двух щелочных батарей типа «LR6», типоразмер АА, с напряжением 1,5 В).
Рабочие условия эксплуатации:
- температура окружающей среды от О °C до 40 °C;
- относительная влажность не более 80 %;
- атмосферное давление от 84,0 до 106,7 кПа.
Условия хранения:
- температура окружающего воздуха от минус 10 °C до 55 °C;
- относительная влажность воздуха не более 95 % при 30 °C;
- атмосферное давление от 84,0 до 106,7 кПа.
Габаритные размеры анализаторов не более 230x67x35 мм.
Масса анализаторов с элементами питания не более 0,4 кг.
Степень защиты, обеспечиваемая оболочкой, по PN-EN 60529 (ГОСТ 14254-96) IP 40.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист «Руководства по эксплуатации» типографическим способом и на переднюю панель корпуса измерителей способом печати на самоклеющейся пленке.
Комплектность
Состав анализаторов - регистраторов показателей качества электрическо функцией измерения фликера REN-700 приведен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
Примечание |
|
Анализатор - регистратор показателей качества электрической энергии с функцией измерения фликера REN-700 |
1 |
— |
|
Анализатор - регистратор показателей качества электрической энергии с функцией измерения фликера REN-700. Руководство по эксплуатации |
1 |
1 ■ ■ - |
|
Анализатор - регистратор показателей качества электрической энергии REN-700. Паспорт |
1 |
— |
|
Провод 1,2 м красный с разъёмом «банан» |
1 |
— |
|
Провод 1,2 м жёлтый с разъёмом «банан» |
1 |
•— |
|
Провод 1,2 м голубой с разъёмом «банан» |
1 |
—— |
|
Провод 1,2 м чёрный с разъёмом «банан» |
1 | |
|
Зажим «крокодил» изолированный красный |
— | |
|
Зажим «крокодил» изолированный жёлтый К02 |
1 |
1 ‘ |
|
Зажим «крокодил» изолированный голубой |
1 |
---------* |
|
Зажим «крокодил» изолированный чёрный К01 |
1 |
■ ...... |
|
Элемент питания алкалиновый |
4 |
SONEL АА LR6 |
|
Футляр |
1 |
М 1 |
|
Методика поверки МРБ МП. 1913-2009 |
1 |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы-изготовителя.
МРБ МП. 1913-2009 Анализаторы - регистраторы показателей качества электрической энергии с функцией измерения фликера REN-700. Методика поверки.
Заключение
Тип анализаторов - регистраторов показателей качества электрической энергии с функцией измерения фликера REN-700 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа и соответствует требованиям документации фирмы-изготовителя.
Межповерочный интервал - не более 12 мес (при применении в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13 ,
Аттестат аккредитации № BY/112 02.1.0.0025
