Приборы контроля тока утечки ПКТУ-1

Назначение

Приборы контроля тока утечки ПКТУ-1 (далее - приборы) предназначены для непрерывного контроля тока утечки с кузова троллейбуса на дорожное покрытие и выдачи световой и звуковой сигнализации водителю троллейбуса. Приборы обеспечивают передачу сигнала на устройство отключения питания троллейбуса от контактной сети при превышении допустимой величины тока утечки на кузов троллейбуса.

Приборы применяются в транспортных предприятиях, осуществляющих пассажирские перевозки на троллейбусах, для обеспечения требований электробезопасности троллейбуса в процессе его эксплуатации.

Описание

Приборы представляют собой сигнализатор, обеспечивающий непрерывный контроль тока утечки между корпусом троллейбуса и дорожным покрытием при работе троллейбуса на линии.

Приборы работают в заземленных и изолированных системах электропитания троллейбуса.

Принцип работы приборов основан на сравнении компаратором входного напряжения, пропорционального току утечки во входной цепи, с опорным напряжением блока опорного напряжения. Блок опорного напряжения задает два порога срабатывания компаратора, выдающего сигналы на срабатывание сигнализации и на отключение троллейбуса от контактной сети.

Питание приборов осуществляется от бортовой сети питания троллейбуса.

Приборы собраны в пластмассовом корпусе. На передней панели расположены индикаторные лампы, кнопка для тестирования исправности контактных цепей до подключения прибора к кузову троллейбуса и контактирующему с дорожным покрытием устройству, тумблер включения питания.

На задней панели расположены разъемы для подсоединения к цепям питания, коммутатору, внешнему индикатору троллейбуса и дорожному покрытию.

При превышении током утечки допустимой нормы 3 мА приборы обеспечивают световую и звуковую сигнализацию и отключение троллейбуса от питающей сети.

Приборы обеспечивают проверку исправности контактных цепей до подключения к кузову троллейбуса и контактирующему с дорожным покрытием устройству.

Общий вид прибора приведен на рисунке 1.

Место нанесения оттиска государственного поверительного клейма указано в приложении A.                                                        # / ( ;

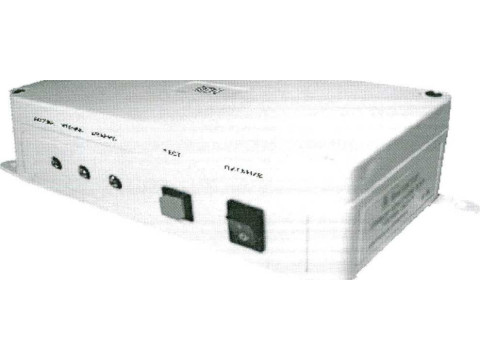

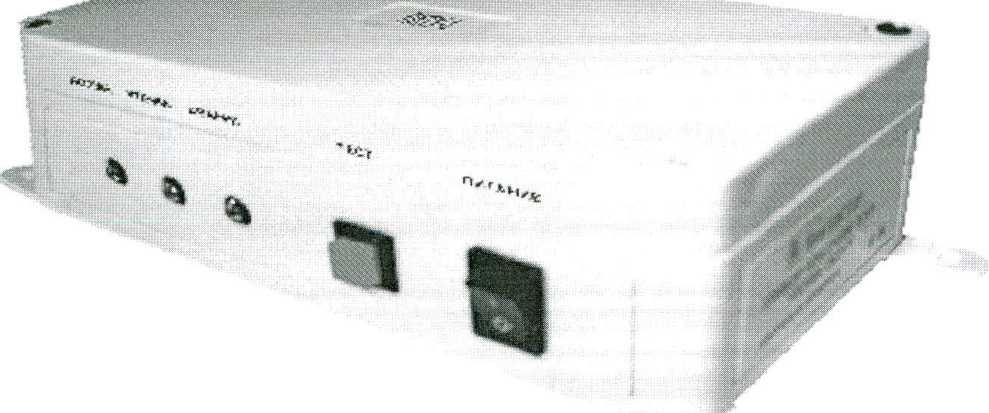

Рисунок 1. Общий вид прибора контроля тока утечки ПКТУ-1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приборы обеспечивают контроль и индикацию превышения порогового значения тока утечки троллейбуса:

- для первого порога                                    1,0 мА;

- для второго порога                                    3,0 мА.

Допускаемая основная относительная погрешность срабатывания порогового устройства тока утечки не более минус 3 %.

Пределы допускаемой дополнительной погрешности срабатывания порогового устройства тока утечки в рабочих условиях эксплуатации равны половине предела допускаемой основной относительной погрешности на каждые 10 °C от 20 °C.

Приборы выдерживают кратковременное воздействие входного напряжения постоянного тока 600 В в течение 1 мин и 800 В в течение 15 с.

Время срабатывания приборов не более 100 мс.

- диапазон температур от минус 40 °C до плюс 60 °C;

- относительная влажность воздуха до 95 % при 25 °C.

Номинальное напряжение питания постоянного тока 24 В.

Срок службы приборов не менее 10 лет.

Габаритные размеры приборов не более 225x130x65 мм.

Масса приборов не более 0,7 кг.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель приборов методом шелкографии и на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки приборов соответствует таблице 1.

Таблица 1                   _____________________________

X:-.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий. Условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды";

ТУ BY 100363840.032-2006 “Прибор контроля тока утечки ПКТУ-1. Технические условия”.

МРБ МП. 1591-2006 “Прибор контроля тока утечки ПКТУ-1. Методика поверки”

Заключение

Приборы контроля тока утечки ПКТУ-1 соответствуют требованиям ГОСТ 15150-69, ТУ BY 100363840.032-2006.

Межповерочный интервал -12 месяцев.

Научно-исследовательский испытательный центр испытаний средств измерений и техники РУП "БелГИМ".

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017)-234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
