Регистраторы измерительные многоканальные РМ-2201
| Номер в ГРСИ РФ: | РБ 03 13 2399 04 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 2399 04 [2004-01-01]
rb-03-13-2399-04_2004-01-01.pdf
|
Скачать |
Регистраторы измерительные многоканальные РМ-2201 (по тексту - приборы) предназначены для измерения силы и напряжения постоянного тока, сопротивления постоянному току, измерения неэлектрических величин, преобразованных в электрические сигналы постоянного тока или активное сопротивление, регистрации и хранения измеренных данных во внешнем носителе информации - карте флэш-памяти и отображения их в реальном времени на встроенном или внешнем дисплее.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2399 04 |
| Наименование | Регистраторы измерительные многоканальные РМ-2201 |
| Год регистрации | 2004 |
| Номер сертификата | 3120 |
| Дата регистрации | 2004-12-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1461-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 13 2399 04 [2004-01-01]
rb-03-13-2399-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы измерительные многоканальные РМ-2201 (по тексту - приборы) предназначены для измерения силы и напряжения постоянного тока, сопротивления постоянному току, измерения неэлектрических величин, преобразованных в электрические сигналы постоянного тока или активное сопротивление, регистрации и хранения измеренных данных во внешнем носителе информации - карте флэш-памяти и отображения их в реальном времени на встроенном или внешнем дисплее.
Основной областью применения является контроль технологических процессов в различных областях энергетики, нефтяной и химической промышленности, машиностроении, металлургии ит.д.
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании аналоговых входных сигналов, их цифровой обработке с помощью встроенного системного контроллера промышленного применения, выводе результатов измерений на встроенный TFT ЖК-дисплей размером по диагонали 26,4 см или внешний дисплей, запоминании измеренных данных во внешней карте флэш-памяти.
Приборы имеюз базовую модель РМ-2201 и модификации РМ-2201/1 - РМ-2201/7, отличающиеся количеством измерительных каналов и наличием или отсутствием встроенного дисплея.
Приборы содержат от 2 до 5 модулей аналого-цифровых преобразователей (АЦП). Каждый модуль АЦП имеет по три независимых, гальванически изолированных от корпуса прибора измерительных канала, а также встроенный полупроводниковый датчик температуры. Измерительный канал в зависимости от установленного режима работы обеспечивает измерение напряжения постоянного тока, силы постоянного тока, сопротивления постоянному току, сигналов термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС).
Приборы имеют 6, 9, 12 или 15 измерительных каналов (определяется модификацией). Количество уставок на каждый измерительный канал 4.
Управление режимами работы осуществляется с помощью клавиатуры, расположенной на встроенном дисплее, либо при помощи подключенного устройства типа “мышь”.
Приборы обеспечивают обмен информацией с внешним ПК через интерфейсы RS 232, RS 485, Ethernet 10 BASE-T.
Приборы отображают на дисплее следующие виды информации:
- текущее состояние настроек прибора;
- результаты измерения в виде числовых данных, вертикальных и горизонтальных графиков и гистограмм;
- линейную форму сигнала для данных измерения, шкал с отметками предельных значений;
- вывод системных сообщений.
Приборы обеспечивают следующие режимы работы:
- конфигурацию измерительных каналов по данным файла настройки;
- конфигурацию измерительных каналов через окно управления, запись конфигурационных данных в файл настройки;
- запись и отображение в файле событий даты, времени входа и выхода из аварийной зоны по всем активным каналам, ретро-просмотр данных, хранящихся в ОЗУ.
Приборы имеют вывод сообщения об аварийной ситуации. Запись и хранение считанных данных на внешнем носителе информации - карте флэш-памяти.
Внешний вид прибора представлен на рисунке 1.
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения оттиска государственного поверительного клейма приведена в Приложении к описанию типа.

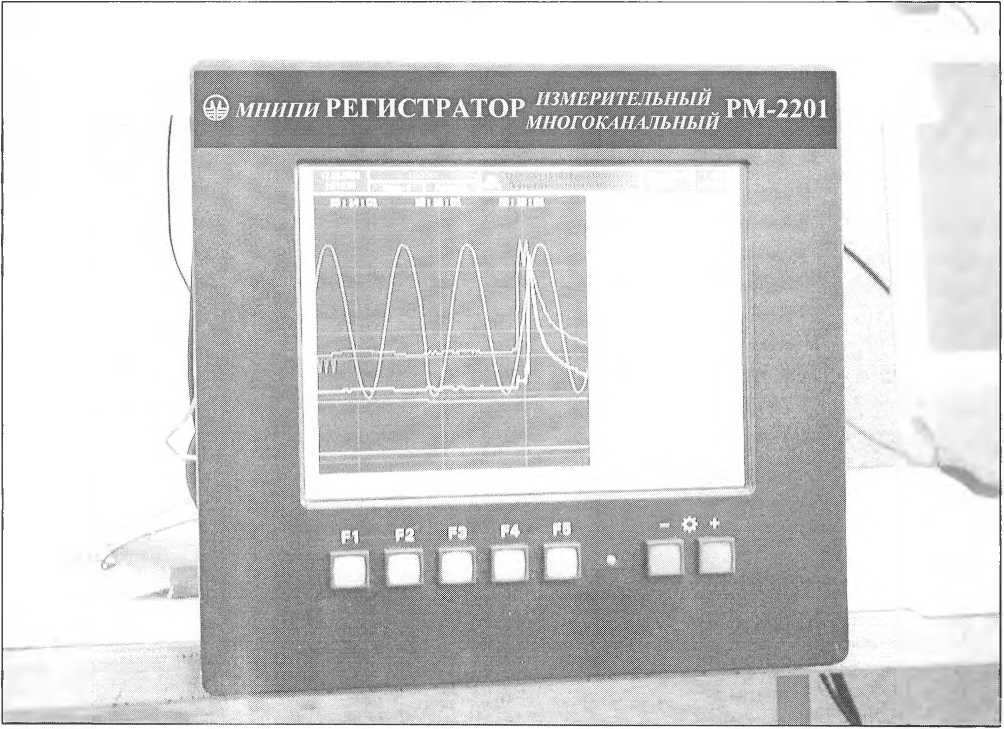

Рисунок 1 Регистратор измерительный многоканальный РМ-2201. Внешний вид.
Основные технические и метрологические характеристики
Измерительные каналы обеспечивают измерение напряжения постоянного тока положительной и отрицательной полярностей от 0 до 10 В на диапазонах измерений с конечными значениями UK-20, 50, 100, 500 мВ, 1,2, 10 В.
Пределы допускаемой основной погрешности измерения напряжения постоянного тока указаны в таблице 1.
Таблица 1
|
и к |
Пределы допускаемой основной погрешности ± (% от U + % от UK) |
|
20 мВ |
± (0,05 % от U + 0,15 % от UK), мВ |
|
50 мВ |
± (0,05 % от U + 0,10 % от Uк), мВ |
|
100 мВ |
± (0,05 % от U + 0,05 % от UK), мВ |
|
500 мВ |
± (0,05 % от U + 0,10 % от UK), мВ |
|
1 В |
± (0,05 % от U + 0,05 % от UK), В |
|
2 В | |
|
10 В |
Примечание - В таблице 1 и далее по тексту:
- U (I, R) - значение измеряемого напряжения (тока, сопротивления);
- UK (IK, RK) - конечное значение диапазона напряжения (тока, сопротивления).
Измерительные каналы обеспечивают измерение ТЭДС ТП и преобразование ее в численное значение температуры согласно номинальным статическим характеристикам (НСХ) по СТБ ГОСТ Р 8.585-2004.
Пределы допускаемой основной погрешности преобразования измеренного значения ТЭДС ТП в численное значение температуры указаны в таблице 2.
Таблица 2
|
Обозначение типа ТП по СТБ ГОСТ Р 8.585-2004 |
ТЭДС, мВ, при температуре свободного конца 0 °C |
Диапазон преобразования ТП, °C |
Пределы допускаемой основной погрешности ±(to + % от t), °C | |
|
Международное (обозначение НСХ) |
Промышленное | |||
|
R |
ТПП |
0-+20,877 |
0-+1750 |
±(2 + 0,1 % t) от 0 до +100 °C включ. |
|
+(1+0,1 % t) св.+100 до+1750 °C включ. | ||||
|
S |
ТПП |
+1,874- + 18,503 |
+250 0 750 |
+(1 +0,1 %t) |
|
В |
ТПР |
+0,431 г 13,820 |
+300- +1820 |
+4 от +300 до +800 °C включ. |
|
±(l+0,l%t) св.+800 до+1820 °C включ. | ||||
|
J |
тжк |
-7,890- +69,553 |
-200-+1200 |
±( 1 +0,1 % t) от -200 до -100 °C включ. |
|
±(0,5 + 0,1 % t) св. -100 до +1200 °C включ. | ||||
|
т |
тмк |
-5,603 -+20,872 |
-200 - +400 |
±(1+0,1 % t) от -200 до-100 °C включ. |
|
+(0,5 + 0,1 % t) св. -100 до +400 °C включ. | ||||
|
Е |
ТХКн |
-8,825 -+76,373 |
-200-+ 1000 |
±(0,8 + 0,1 % t) от -200 до 0 °C включ. |
|
±(0,5 + 0,1 % t) св. 0 до+1000 °C включ. | ||||
|
К |
ТХА |
-5,891 -+52,41 |
-200-+1300 |
±(0,8 + 0,1 % t) от -200 до 0 °C включ. |
|
±(0,5 + 0,1 % t) св. 0 до +1300 °C включ. | ||||
|
N |
тнн |
-3,990-+47,513 |
-200-+ 1300 |
±(0,5+ 0,1 %t) |
|
L |
тхк |
-9,488-+66,466 |
-200- +800 |
±(3 + 0,1 % t) от -200 до -100 °C включ. |
|
±(0,5 + 0,1 % t) св. -100 до +800 °C включ. | ||||
Примечание - В таблице 2 и далее по тексту:
-1 - значение измеряемой температуры, °C;
-t0 - аддитивная составляющая, °C.
Измерительные каналы обеспечивают измерение силы постоянного тока от 0 до 20 мА на диапазонах измерений с конечными значениями 1К - 5, 20 мА.
Пределы допускаемой основной погрешности измерения силы постоянного тока указаны в таблице 3.
Таблица 3
|
1к, мА |
Пределы допускаемой основной погрешности ± (% от I + % от 1к), мА |
|
5 |
±(0,05 % от I + 0,25 % от 1к) |
|
20 |
± (0,05 % от 1 + 0,20 % от 1к) |
Измерительные каналы обеспечивают измерение сопротивления постоянному току от 0 до 2000 Ом на диапазонах измерений с конечными значениями RK - 50, 100, 200, 500, 1000, 2000 Ом по трехпроводной схеме включения.
Пределы допускаемой основной погрешности измерения сопротивления постоянному току указаны в таблице 4.
Таблица 4
|
RK, Ом |
Пределы допускаемой основной погрешности + (% от R + % от RK), Ом |
|
50 |
+ (0,05 % от R + 0,25 % от RK) |
|
100 |
+ (0,05 % от R + 0,15 % от RK) |
|
200 |
+ (0,05 % от R +0,10 % от RK) |
|
500 | |
|
1000 | |
|
2000 |
Ток. протекающий по измеряемому сопротивлению, (0,5+0,1) мА.
Измерительные каналы обеспечивают измерение сопротивления ТС и преобразование его в численное значение температуры согласно НСХ ТС по ГОСТ 6651-94.
Пределы допускаемой основной погрешности преобразования измеренного значения сопротивления ТС в численное значение температуры указаны в таблице 5.
Таблица 5
|
Обозначение типа ТС по ГОСТ 6651-94 |
Условное обозначение НСХ |
Диапазон сопротивлений, Ом |
Диапазон преобразования ТС, °C |
Пределы допускаемой основной погрешности ±(to + %OTt), °C | |
|
Промышленное (международное) |
W | ||||
|
ТСП |
100П (Pt 100) |
W,oo= 1,3850 |
60,26 390,48 |
-100-+ 850 |
±(0,5+ 0,15 % от t) |
|
W|00 = 1,3910 |
59,64-465,68 |
-100-+ 1100 | |||
|
тем |
100М (Си 100) |
Wioo= 1,4260 |
78,69- 185,23 |
-50-+ 200 |
+ (0,5+ 0,15 % от t) |
|
Wl00 = 1,42 8 0 |
78,45 185,55 |
-50-+ 200 | |||
|
ТСН |
100Н (Nil00) |
Wl00= 1,6170 |
69,45 -223,21 |
-60-+ 180 |
±(0,5 + 0,15 % от t) |
|
ТСП |
Гр. 21 * |
27,44 153,30 |
-100- + 650 |
± (0,5+ 0,15 % от t) | |
|
тем |
Гр. 23 * |
41,71 -93,64 |
-50-+ 180 | ||
* Допускается применять по требованию заказчика
Приборы имеют режимы программной компенсации температуры свободных концов термопар с помощью встроенного датчика температуры с погрешностью +1,5 °C или внешнего датчика, подключаемого на любой измерительный канал.
Время считывания результатов измерений, с, не более Период записи считанных данных, с
1 (опрос всех каналов).
1,2,5, 10, 15,30, 60, 120, 180,360.
RS 232, RS 485, Ethernet 10 BASE-T.
65.
от 90 до 253
номинальной частотой 50/60 Гц.
IP20 по ГОСТ 14254-96;
IP54 по ГОСТ 14254-96.
6,0.
310x300x207;
275x258x158.
от 0 до 50;
до 90 при температуре 25 °C;
от 84 до 106,7 (от 630 до 800).
Интерфейсы
Потребляемая мощность, В’А, не более
Питание от сети переменного тока напряжением, В
Степень защиты оболочки:
- корпус приборов РМ-2201 - РМ-2201/7
- лицевая панель приборов РМ-2201 РМ-2201/3
Масса прибора, кг, не более
Габаритные размеры, мм, не более:
- для приборов РМ-2201 -РМ-2201/3
- для приборов РМ-2201/4 - РМ-2201/7
Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
Знак Государственного реестра
Знак Государственного реестра наносится на боковую стенку прибора методом офсетной печати, на титульные листы эксплуатационной документации типографским способом.
Комплектность
1 Регистратор измерительный многоканальный РМ-2201 * 1 шт.
2 Комплект ЗИП эксплуатационный 1 шт.
3 Программное обеспечение “RECORDER” 1 шт. (CD-R).
4 Руководство по эксплуатации 1 экз.
5 Методика поверки 1 экз.
* Модификации по требованию заказчика
Нормативные документы
СТБ ГОСТ Р 8.585-2004 “Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования”;
ГОСТ 12.2.091-2002 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”;
ГОСТ 6651-94 “Термопреобразователи сопротивления. Общие технические требования и методы испытаний”;
ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”;
ТУ РБ 100039847.052-2004 “Регистраторы измерительные многоканальные РМ-2201. Технические условия”;
МРБ МП. 1461 -2005 “Регистратор измерительный многоканальный РМ-2201. Методика поверки”.
Заключение
Регистраторы измерительные многоканальные РМ-2201 соответствуют требованиям СТБ ГОСТ Р 8.585-2004, ГОСТ 12.2.091-2002, ГОСТ 6651-94, ГОСТ 22261-94 и ТУ РБ 100039847.052-2004.
Межповерочный интервал - 1 год.
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
