Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2

Назначение

Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2 (далее - установки) предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для измерения тока утечки изоляции испытываемых объектов по постоянному току.

Установки применяют при производстве и испытаниях радио- и электротехнической продукции на предприятиях, в испытательных центрах и лабораториях, ремонтных мастерских.

Описание

Установки изготовляют в двух модификациях: УПУ-21/1, УПУ-21/2.

Установка УПУ-21/1 имеет выходное напряжение, регулируемое от 0 до 5 кВ, и ток срабатывания защиты в диапазоне от 100 до 120 мА.

Установка УПУ-21/2 имеет выходное напряжение, регулируемое от 0 до 10 кВ, и ток срабатывания защиты в диапазоне от 100 до 120 мА.

Принцип действия установок основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые автотрансформатором.

Токи утечки изоляции измеряются по встроенному миллиамперметру со шкалой от 10 мкА до 10 мА. Миллиамперметр работает только в режиме напряжения постоянного тока.

Внешний вид установок приведен на рисунках 1,2.

Схема пломбирования установок от несанкционированного доступа с указанием мест для нанесения клейма-наклейки государственного поверителя приведена в приложении к

Схема пломбирования установок от несанкционированного доступа с указаниемдлест описанию типа (приложение А).

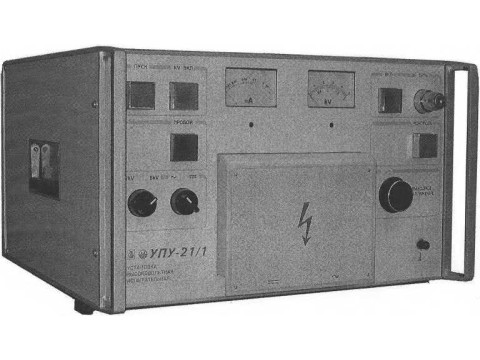

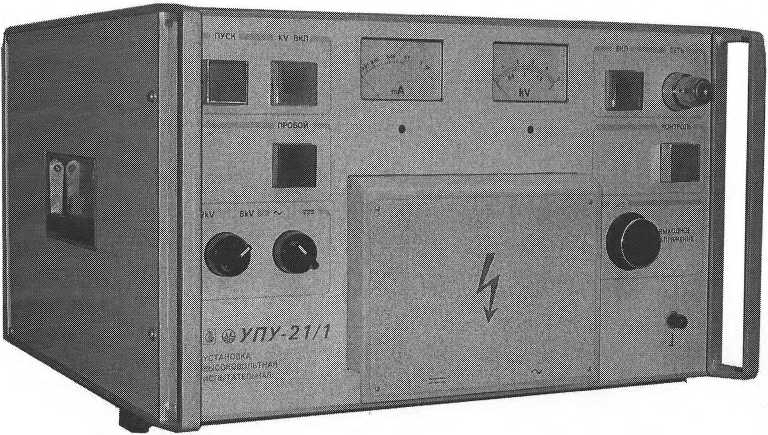

Рисунок 1 -УПУ-21/1

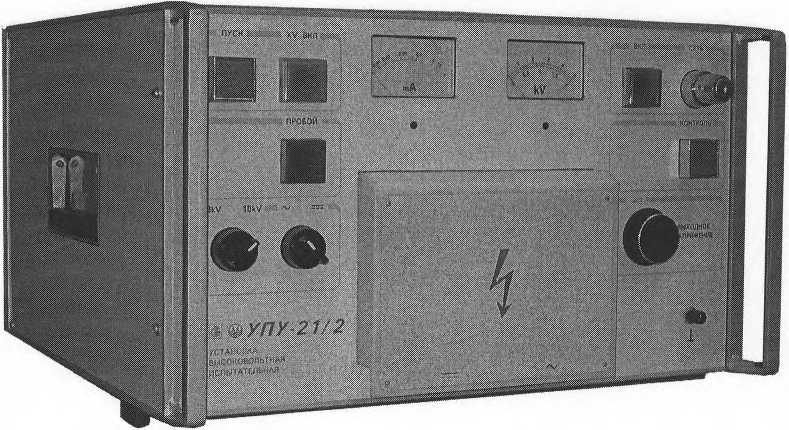

Рисунок 2 - УПУ-21/2

I средств измерения

\ Респубяити оелзрдь /

Основные технические и метрологические характеристики

1. Выходное напряжение постоянного и переменного тока регулируется в диапазонах:

- для установки УПУ-21/1            от 0 до 2 кВ и от 0 до 5 кВ;

- для установки УПУ-21/2            от 0 до 3 кВ и от 0 до 10 кВ.

2. Пределы допускаемой приведенной погрешности выходного напряжения постоянного и переменного тока ± 3 %.

3. Ток нагрузки не менее 1 мА.

4. Пределы допускаемой приведенной погрешности измерения тока по встроенному миллиамперметру в диапазоне от 0,01 до 0,1 мА равны ± 15 %.

5. Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения на холостом ходу не более 5 %.

6. Время пропадания выходного напряжения при срабатывании защиты не более 1 с.

7. Диапазон тока срабатывания защиты от 100 до 120 мА.

8. Ток короткого замыкания выхода не менее 200 мА.

9. Мощность, потребляемая установками от сети переменного тока напряжением 230 В частотой 50 Гц, не более 500 В-А.

10. Габаритные размеры установок не более 480x280x475 мм.

11. Масса установки:

- УПУ-21/1 не более 32 кг;

- УПУ-21/2 не более 37 кг.

Масса установок в упаковке:

- УПУ-21/1 не более 39 кг,

- УПУ-21/2 не более 44 кг.

12. Питание установок осуществляется от сети переменного тока напряжением (230+23) В частотой (50+0,5) Гц.

13. Уровень индустриальных радиопомех, создаваемых установками, должен соответствовать требованиям Норм 8.

14. Установки устойчивы к воздействию внешних помех и соответствовать требованиям СТБ ГОСТ Р 51317.4.2 (степень жесткости 2), критерий качества функционирования В; критерий качества функционирования В; СТБ ГОСТ Р 51317.4.4 (степень жесткости 2), критерий качества функционирования В; СТБ ГОСТ Р 51317.4.11 (степень жесткости 2), критерий качества функционирования В; СТБ ГОСТ Р 51317.4.3 (степень жесткости 2), критерий качества функционирования А; СТБ ГОСТ Р 51317.4.5 (класс условий эксплуатации 2), критерий качества функционирования В;

15. По требованиям безопасности установки должны соответствовать ГОСТ 22261-94, ГОСТ 12.2.091-2002 (оборудование класса I, степень загрязнения 2, категория монтажа II), а также настоящим ТУ.

16 Степень защиты оболочки IP20 по ГОСТ 14254-96.

17. Вид климатического исполнения установок - УХЛ 4.2 по ГОСТ 15150-69.

18. Условия эксплуатации:

- температура окружающего воздуха, °C

от 10 до 35;

80 при температуре 25 °C; от 84,0 до 106,7 (от 630 до 800).

от минус 50 до плюс 50;

95 при температуре 25 °C; от 84,0 до 106,7 (от 630 до 800).

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

19. Условия транспортирования:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

20. Время установления рабочего режима не более 5 мин.

21. Время непрерывной работы в рабочих условиях применения не менее 8 ч.

22. Средняя наработка на отказ То не менее 5000 ч.

23. Средний срок службы Тел не менее 5 лет.

24. Средний срок сохраняем ости Тс не менее 4 лет для отапливаемых хранилищ.

25. Среднее время восстановления работоспособного состояния Тв не более 4 ч.

Знак Государственного реестра

Знак Государственного реестра наносится на передние панели установок методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки установок указан в таблице 1.

Таблица 1

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;

ТУ РБ 100039847.061-2004 «Установки высоковольтные (испытательные) УПУ-21/1, УПУ-21/2. Технические условия».

измерительные

МРБ МН. 1445-2005 «Установка высоковольтная измерительная (испытательная)

УПУ-21/1, УПУ-21/2. Методика поверки».

Заключение

Установки высоковольтные измерительные (испытательные) УПУ-21/1, УПУ-21/2 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ РБ 100039847.061-2004.

Межповерочный интервал - 1 год.

Научно-исследовательский

Испытательный центр БелГИМ г. Минск,Старовиленский тракт, 93, Тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
