Счетчики электрической энергии однофазные статические (электронные) СОЭ-52

Назначение

Счетчик однофазный статический (электронный) СОЭ-52 (далее - счетчик) предназначен для измерения активной электрической энергии переменного тока частотой 50 Гц в условиях умеренного климата, в закрытых помещениях, при отсутствии в воздухе этих помещений агрессивных паров и газов при температуре от минус 20 до плюс 55 °C и относительной влажности воздуха 98 % при температуре 35 °C.

Описание

Счетчик представляет собой интегрирующий измерительный прибор электронной системы, в состав которого входят:

- измерительный элемент, создающий на выходе импульсы, число которых пропорционально измеряемой активной энергии;

- электромеханическое счетное устройство шагового действия (счетный механизм) с пятью разрядами слева от запятой и одним разрядом справа от запятой, осуществляющий учет электроэнергии непосредственно в киловатт-часах;

- совмещенные основное передающее устройство и испытательный выход (в дальнейшем телеметрическое устройство);

- светодиодный индикатор функционирования, мигающий синхронно с импульсами на испытательном выходе;

- щиток с указанием параметров счетчиков.

Измерительный элемент и электромеханическое счетное устройство закреплено на цоколе счетчика, закрывается кожухом из прозрачного материала.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности

- 1,0 или 2,0

-220 В

- 50 Гц

-5 А

Номинальное напряжение Номинальная частота Номинальный ток

Максимальный ток

СОЭ - 52/50 - 50А; СОЭ - 52/60 - 60А;

(198-242) В

(47,5-52,5) Гц

0,025 А;

Диапазон изменения напряжения

Диапазон изменения частоты Порог чувствительности

Цена одного разряда счетного механизма: младшего                      - 0,1 кВт-ч

старшего                         - 10000 кВт-ч,

Постоянная счетчика                  - в зависимости от исполнения

электромеханического счетного устройства равна: для исполнения 1 - 4000 имп/кВт*ч., для

Потребляемая мощность в цепи напряжения:

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на щиток счетчика методом лазерной маркировки или другим способом, не ухудшающим качества, и на паспорт.

Комплектность

В комплект поставки входят: счетчик с крышкой зажимной коробки, паспорт, упаковочная коробка.

Поверка

Поверка осуществляется по мел одике поверки ПФ2.720.021 МП

Межповерочный интервал для Республики Беларусь устанавливается согласно СТБ 8003.

ПЕРЕЧЕНЬ ОСНОВНОГО ОБОРУДОВАНИЯ, НЕОБХОДИМОГО ДЛЯ ПОВЕРКИ

Установка для поверки счетчиков электрических ЦУ68ОО.

Универсальная пробойная установка У ПУ Л0.

Разрешается применение других средств измерения, обеспечивающих требуемую точность измерений, и прошедших метрологическую поверку в установленном порядке.

Нормативные документы

ГОСТ 30207-94 "Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2)".

ТУ 4228-045-00226023-93 ” Счетчик однофазный электронный. Технические условия ".

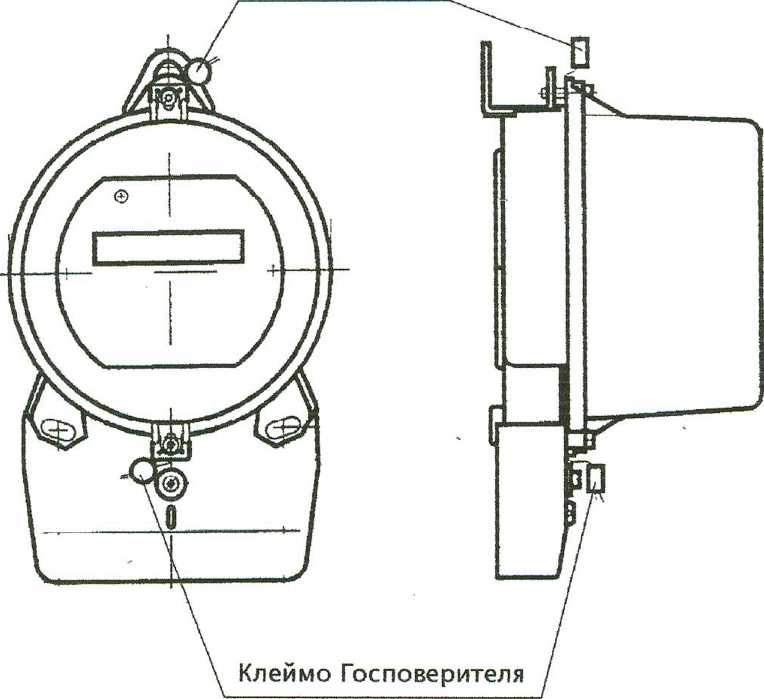

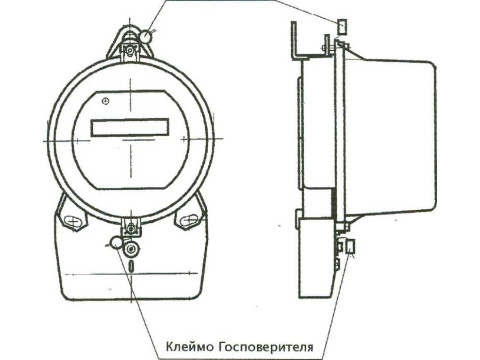

МЕСТО КЛЕИМЕНИЯ

Клеймо ОТК

Заключение

Счетчики однофазные статические СОЭ-52 требованиям, распространяющихся на них нормативно-технических документов, соответствуют.
