Счетчики электрической энергии многофункциональные ION
| Номер в ГРСИ РФ: | РБ 03 13 2302 04 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | "Power Measurement Ltd.", Канада |
|
Описание типа РБ 03 13 2302 04 [2004-01-01]
rb-03-13-2302-04_2004-01-01.pdf
|
Скачать |
Счетчики электрической энергии многофункциональные ION (далее - счетчики ION) -предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2302 04 |
| Наименование | Счетчики электрической энергии многофункциональные ION |
| Год регистрации | 2004 |
| Номер сертификата | 2973 |
| Дата регистрации | 2004-09-06 |
| Срок действия | 2009-08-24 |
| Получатель сертификата | фирма "Power Measurement Ltd.", Канада (CA) |
Производитель / Заявитель
фирма "Power Measurement Ltd."
Адрес: 2195 Keating Cross Road, Saanichton, British Colombia, Canada V8M 2A5
Контакты: 1-250-652-7100 / 1-250-652-0411 / sales@pml.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1451-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 13 2302 04 [2004-01-01]
rb-03-13-2302-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные ION (далее - счетчики ION) -предназначены для:
- измерения активной, реактивной и полной мощности и энергии в трехфазных цепях переменного тока трансформаторного или прямого включения, в одно- и многотарифных режимах;
- передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии автоматизированных систем контроля и учета электроэнергии (АСКУЭ);
- измерения и отображения дополнительных параметров трехфазной энергетической сети (активной, реактивной и полной мощностей, токов, напряжений, частоты) и основных показателей качества электрической энергии (ПКЭ).
Счетчики ION могут применяться в энергетике и промышленности в составе автоматизированных систем контроля и учета электроэнергии, а также в системах управления нагрузкой энергетических сетей.
Описание
Счетчики ION состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и дисплея на жидкокристаллических индикаторах. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с ЭВМ осуществляется с помощью оптического порта или цифрового интерфейса. Питание счетчика обеспечивается от входных сигналов напряжения или от внешнего источника питания. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых величин, а также включать режим самотестирования. Справочные параметры могут индицироваться непосредственно на ЖКИ счетчика или ца .дисплее компьютера с помощью программных пакетов, поставляемых по отдельному заказу. Ъ*- '
Счетчики ION выпускаются в 9 исполнениях, отличающихся классами точности, количеством измеряемых параметров трехфазной сети и основных ПКЭ, а также набором сервисных функций, обеспечивающих как возможность формирования новых АСКУЭ, так и использование счетчиков ION в существующих системах учета энергии.
Внешний вид счетчиков ION приведен на рисунке 1.

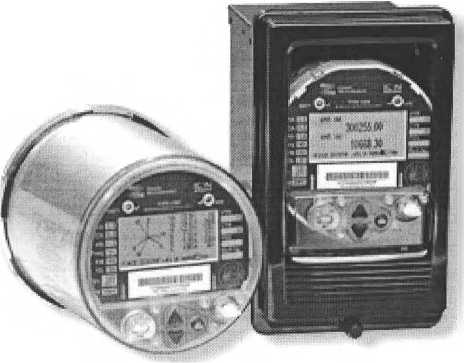

ION 8300

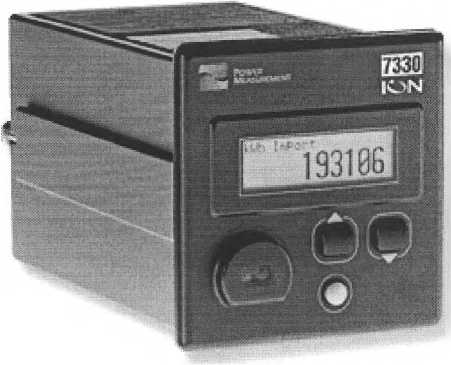

ION 7330

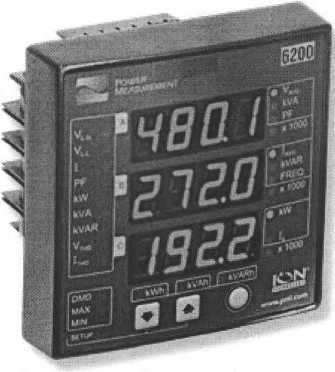

ION 6200

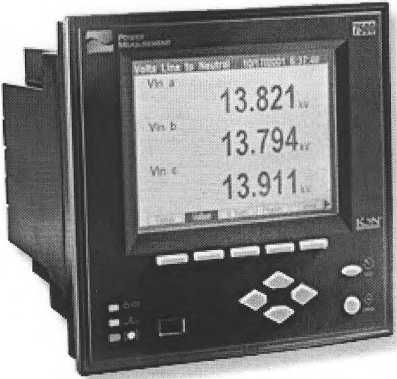

ION 7500

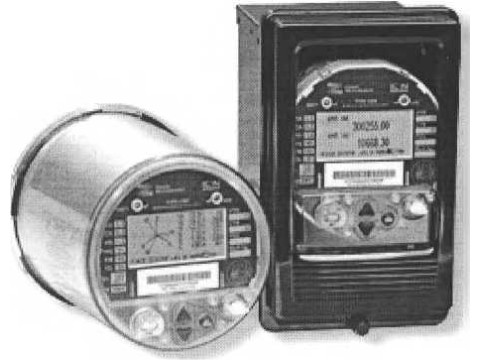

Рис.1. Внешний вид счетчиков электрической энергии многофункциональных ION
Схема пломбирования счетчиков ION от несанкционированного доступа с указанием мест для нанесения оттиска клейма государственного поверителя приведена в Приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков ION, в зависимости от исполнения приведены, в таблице 1 Таблица
|
Наименование характеристики |
Исполнение счетчика ION |
Примечание | |||
|
6200 |
7300, 7330, 7350 |
7500, 7600 |
8300,8400, 8500 | ||
|
Класс точности по ГОСТ 30206-94 |
0,5 |
0,5 |
0,2 |
0,2 | |
|
Рабочий диапазон напряжений, В |
60 - 400 (L-N) 103,5 -690 (L-L) |
50 - 400 (L-N) 85 - 750 (L-L) |
50 - 600 (L-N) 85 - 1000 (L-L) |
50 - 600 (L-N) 85 - 1000 (L-L) |
L-N фазное напряжение, L-L линейное напряжение |
|
Номинальная частота сети, Гц |
50 ±5 |
50 ±5 |
50 ±5 |
50 ±5 |
60 ± 5 (по заказу) |
|
Номинальные (максимальные) токи,А |
5 (6,25) |
5(20) |
5(20) |
5(20) | |
|
Порог чувствительности, А |
0,005 |
0,01 |
0,005 |
0,005 | |
|
Потребляемая мощность по цепям тока, ВА, не более |
0,05 |
0,0625 |
0,05 |
0,05 | |
|
Количество тарифных зон |
1 |
1 |
от 1 до 8 |
от 1 до 8 |
Программируется |
|
Рабочий диапазон температур, °C |
от -20 до +70 |
от -20 до +60 |
от -20 до +70 |
от -40 до +85 |
ЖКИ дисплей от -20 до +60 |
|
Относительная влажность (без конденсата), % |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 |
от 5 до 95 | |
|
Измерение параметров сети и ПКЭ: | |||||
|
Пределы допускаемой погрешности измерения напряжения в рабочем диапазоне напряжений, В |
±0,3 %Ux (L-N) ±0,5 %Ux (L-L) |
±(0,25 %Ux + 0,05 %Ud) |
±0,1 %Ux |
±0,1 %Ux |
%Ux -проценты от измеренного значения напряжения; % Ud - проценты от диапазона измерений. |
|
Диапазон измерения тока А |
0,005- 10 |
0,005 - 10 |
0,005 - 10 |
0,005 - 10 | |
|
Наименование характеристики |
Исполнение счетчика ION |
Примечание | |||
|
6200 |
7300, 7330, 7350 |
7500, 7600 |
8300,8400, 8500 | ||
|
Пределы допускаемой погрешности измерения тока, А |
от 0,005 до 0,25 А: ±(0,3 %1х + 0,05 %Id) свыше 0,25 А: ±0,3 %1х |
±(0,25 %1х + 0,05 %Id) |
±0,1 %1х |
±0,1 %1х |
%1х - проценты от измеренного значения тока; %Id- проценты от диапазона измерений. |
|
Диапазон измерения частоты, Гц |
47-53 |
47-53 |
47-53 |
47-53 |
57-63 (по заказу) |
|
Пределы допускаемой погрешности измерения частоты, Гц |
±0,01 |
±0,01 |
±0,01 |
±0,01 | |
|
Диапазон измерения глубины провала напряжения, % |
— |
0-100 (для 7330, 7350) |
0-100 |
0-100 |
Относительно номинального напряжения |
|
Пределы допускаемой погрешности измерения глубины провала напряжения, % |
±1,0 (для 7330, 7350) |
±1,0 |
±1,0 | ||
|
Диапазон измерения коэффициента мощности |
От -0,01 до-1,00 От 0,01 до 1,00 |
От-0,01 до-1,00 От 0,01 до 1,00 |
От -0,01 до-1,00 От 0,01 до 1,00 |
От-0,01 до-1,00 От 0,01 до 1,00 | |
|
Пределы допускаемой погрешности измерения коэффициента мощности, % |
±1,0 |
±1,5 |
±0,5 |
±0,5 | |
|
Диапазон измерения коэффициента искажения синусоидальности кривой напряжения (тока),% |
1 - 100 |
1 - 100 |
1-100 |
1 - 100 |
Относительно уровня основной гармоники |
|
Пределы допускаемой погрешности измерения коэффициента искажения синусоидальности кривой напряжения (тока), % |
±1 |
±1 |
±1 |
±1 | |
|
Диапазон измерения коэфф, не-симметрии 3-фазной системы напряжения, % |
0-100 |
0-100 i |
0-100 |
Относительно номинального напряжения | |
|
Наименование характеристики |
Исполнение счетчика ION |
Примечание | |||
|
6200 |
7300, 7330, 7350 |
7500, 7600 |
8300,8400, 8500 | ||
|
Пределы допускаемой погрешности измерения коэфф, несимметрии 3-фазной системы напряжения, % |
±0,5 |
±0,2 |
±0,2 | ||
|
Диапазон измерения коэффициента n-й гармонической составляющей напряжения (тока), % |
1-100 (до 31-й гармоники) |
1-100 (до 15-й гармоники - 7300) (до 31-й гармоники - 7330, 7350) |
1 - 100 (до 63-й гармоники) |
1 - 100 (до 15-й гармоники - 8300) (до 63-й гармоники - 8400, 8500) |
Относительно уровня основной гармоники. |
|
Пределы допускаемой погрешности измерения коэффициента n-й гармонической составляющей напряжения (тока), % |
±1,0 |
±1,0 |
±1,0 |
±1,0 | |
|
Фликер (по EN 50160, IEC 61000-4-7/4-15 |
ION 7600 |
ION 8500 |
Справочная величина | ||
|
Диапазон измерения входного сигнала постоянного тока, мА |
- |
0-20, 0-1 |
0-20, минус 1 - плюс 1 |
0-20, минус 1 - плюс 1 | |
|
Пределы допускаемой приведенной погрешности измерения входного сигнала постоянного тока, % |
±0,3 |
±0,3 |
±0,3 | ||
|
Диапазон выходного сигнала постоянного тока, мА |
- |
0-20, 0-1 |
0-20, 0-1 |
- | |
|
Пределы допускаемой приведенной погрешности выходного сигнала постоянного тока, % |
±0,3 |
±0,3 | |||
|
Габариты (высота х ширина х толщина), мм, не более |
107 х 107x41 |
96 х 96 х 163 |
192 х 192 х 170 |
265 х 163 х 228 | |
|
Масса, кг |
0,4 |
0,84 |
2,0 |
2,7 | |
Лист 5 из 8
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель счетчика ION и на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки счетчиков ION входят:
- счетчик 1 шт.
- паспорт 1 шт.
- руководство по эксплуатации 1 шт.
(допускается поставка 1 экземпляра на партию счетчиков до 10 штук)
- методика поверки 1 шт.
- упаковочная коробка 1 шт.
Нормативные документы
ГОСТ 30206-94 "Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2S и 0,5S)".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия."
Техническая документация фирмы Power Measurement Ltd.” (Канада).
МРБ МП. 1451-2005 «Счетчики электрической энергии многофункциональные ION. Методика поверки»
Заключение
Счетчики электрической энергии многофункциональные ION соответствуют требованиям ГОСТ 30206-94, ГОСТ 22261-94 и технической документации фирмы-изготовителя.
Межповерочный интервал 4 года.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
