Преобразователи измерительные частоты переменного тока ЭП8528
Номер в ГРСИ РФ: | РБ 03 13 1204 19 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
Преобразователи измерительные частоты переменного тока ЭП8528 (далее - ИП), предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 1204 19 |
Наименование | Преобразователи измерительные частоты переменного тока ЭП8528 |
Год регистрации | 2019 |
Номер сертификата | 12396 |
Дата регистрации | 2019-02-27 |
Срок действия | 2024-02-27 |
Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: 210015, г. Витебск, ул. Димитрова, 36/7.
Контакты: тел./факс (0212)37-28-16 // electropribor@mail.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.ВТ.137-2005 (измнения №1-4). |
Поверители
Скачать
Описание типа РБ 03 13 1204 19 [2014-05-21]
rb-03-13-1204-19_2014-05-21.pdf
|
Скачать | ||
Описание типа РБ 03 13 1204 19 [2019-10-02]
rb-03-13-1204-19_2019-10-02.pdf
|
Скачать | ||
Описание типа РБ 03 13 1204 19 [2013-11-29]
rb-03-13-1204-19_2013-11-29.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные частоты переменного тока ЭП8528 (далее - ИП), предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ИП применяются для контроля частоты переменного тока в составе автоматизированных систем управления на объектах электроэнергетики в различных отраслях промышленности.
ИП могут изготавливаться со встроенным интерфейсом RS-485, для передачи информации в цифровом коде в автоматизированную систему, или на дисплей персональной ЭВМ (далее - ПЭВМ).
Описание
По способу преобразования входного сигнала ИП относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования ИП имеет следующий вид:
где 1Вых- выходной аналоговый сигнал, mA;
FBX - значение измеряемой частоты для проверяемой точки, Hz;
FH - нижнее значение диапазона измеряемой частоты, Hz;
1Н- нижнее значение диапазона изменений выходного аналогового сигнала, mA;
К - коэффициент преобразования, который определяют по формуле
где FB - верхнее значение диапазона измерений частоты, Hz;
1В - верхнее значение диапазона изменений выходного аналогового сигнала, mV.
ИП конструктивно состоят из следующих узлов: корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами схемы. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. Крышка корпуса крепится к основанию при помощи винтов.
ИП предназначены для навесного монтажа на щитах, стойках и в шкафах.
В зависимости от диапазонов измерений входных и диапазонов изменений выходных сигналов ИП имеют четырнадцать модификаций (см. таблицу 1).

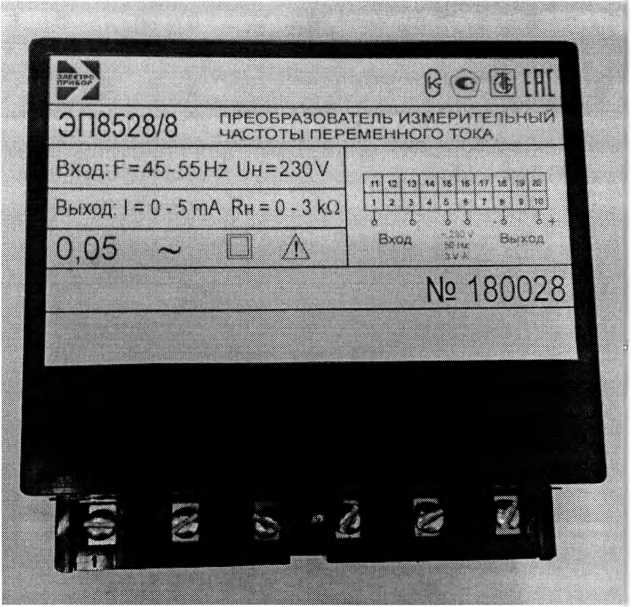

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя приведены в приложении А.

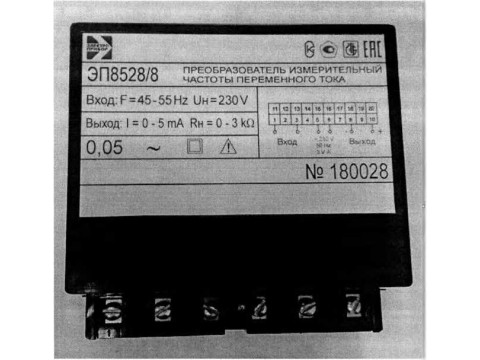

Рисунок 1
Общий вид ИП ЭП8528
Го8Ж?еньый реестр средств измерений гСслуолики Бе/Mnvri.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное значение входного напряжения, диапазон измерений частоты, диапазон изменений выходного аналогового сигнала, диапазон изменений сопротивления нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 1.
Таблица 1
Модификация ИП |
Входной сигнал |
Диапазон изменений выходного сигнала, mA |
Диапазон изменений сопротивления нагрузки, kQ | ||
номинальное значение напряжения, V |
диапазон измерений частоты, Hz |
номинальное значение частоты, Hz | |||
ЭП8528/1, ЭП8528/8 |
100 или 230 |
45-55 |
50 |
0-5 |
0-3,0 |
ЭП8528/2, ЭП8528/9 |
48-52 |
0-5 |
0-3,0 | ||
ЭП8528/3, ЭП8528/10 |
49-51 |
0-5 |
0-3,0 | ||
ЭП8528/4, ЭП8528/11 |
45-55 |
4-20 |
0-0,5 | ||
ЭП8528/5, ЭП8528/12 |
48-52 |
4-20 |
0-0,5 | ||
ЭП8528/6, ЭП8528/13 |
49-51 |
4-20 |
0-0,5 | ||
ЭП8528/7, ЭП8528/14 |
47-52 |
0-5 |
0-3,0 | ||
Примечание - питание ИП ЭП8528/1 - ЭП8528/7 осуществляется от измерительной цепи; - питание ЭП8528/8 - ЭП8528/14 осуществляется от отдельного источника питания; - каждая модификация ИП может изготавливаться со встроенным интерфейсом RS-485. |
Класс точности ИП: 0,05.
Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения, равного номинальному значению частоты входного сигнала: ± 0,05 %.
Пределы допускаемых дополнительных погрешностей ИП, вызванных изменением влияющих факторов от нормальных значений, до значений в пределах рабочих условий применения:
а) при изменении температуры окружающего воздуха от (20 ± 2) °C
до минус 40 °C и плюс 55 °C на каждые 10 °C ± 0,05 %;
б) при воздействии относительной влажности (95 ± 3) %
при температуре 35 °C ±0,1 %;
в) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля ±0,1%;
г) пои изменении напояжения питания от номинального значения до миншиаль-
3,025 %,
. |||
Время установления рабочего режима ИП, не более: 0,5 h.
Пульсация выходного сигнала ИП на максимальной нагрузке, не более:
- 90 mV для ЭП8528/1 - ЭП8528/3 и ЭП8528/7 - ЭП8528/10, ЭП8528/14;
- 60 mV для ЭП8528/4 - ЭП8528/6 и ЭП8528/11 - ЭП8528/13.
Питание ИП ЭП8528/1 - ЭП8528/7 осуществляется от измерительной цепи.
Питание ИП ЭП8528/8 - ЭП8528/14 осуществляется:
- от сети переменного тока напряжением от 207 до 253 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz (далее - ~ 230 V, 50 Hz);
- от сети переменного тока напряжением от 80 до 265 V с номинальным значением 230 V, частотой (50 ± 0,5) Hz или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V (далее - универсальное питание);
- от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V;
- от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V;
- от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V;
- от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V.
Мощность, потребляемая ИП от измерительной цепи, не более:
- 3,0 VA для ИП ЭП8528/1 - ЭП8528/7;
- 1,0 V A для ИП ЭП8528/8 - ЭП8528/14.
Мощность, потребляемая ИП от цепи питания (для ИП ЭП8528/8 - ЭП8528/14), не более:
- 3,0 V-A, при питании от сети переменного тока ~ 230 V, 50 Hz;
- 3,0 VA, при питании от сети переменного тока (для универсального питания);
- 3,0 W, при питании от сети постоянного тока (для универсального питания);
- 3,0 W, при питании от сети постоянного тока (для всех вариантов питания).
Условия эксплуатации ИП: | |
- температура окружающего воздуха |
от минус 40 °C до плюс 55 °C; |
- относительная влажность |
95 % при 35 °C. |
Габаритные размеры ИП, mm, не более |
120x110x70 или 120x110x81 (при креплении на DIN-рейку 35mm). |
Масса ИП, kg, не более |
0,8. |
Средний срок службы ИП, лет, не менее |
15. |
Гарантийный срок эксплуатации ИП, мес |
18. |
Средняя наработка на отказ ИП, h, не менее |
50000. |
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса ИП, методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки ИП приведена в таблице 2.
Таблица 2
Обозначение |
Наименование |
Количество |
ЗЭП.499.876 ЗЭП.499.876 ПС МП.ВТ.137-2005 ЗЭП.499.876 РЭ |
Преобразователь измерительный частоты переменного тока ЭП8528 Паспорт Методика поверки Руководство по эксплуатации |
1 шт. 1 экз. 1 экз.* 1 экз.* |
* Для партии ИП, предназначенных одному потребителю, количество экземпляров руководства по эксплуатации и методики поверки оговаривается при заказе. |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 300080696.028-2000 "Преобразователи измерительные частоты переменного тока ЭП8528. Технические условия".
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия".
ТР ТС 004/2011 "О безопасности низковольтного оборудования".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
МП.ВТ.137-2005 "Преобразователи измерительные частоты переменного тока ЭП8528. Методика поверки".
Заключение
Преобразователи измерительные частоты переменного тока ЭП8528 соответствуют требованиям технических условий ТУ РБ 300080696.028-2000, ГОСТ 24855-81, ТР ТС 004, ТР ТС020.
Межповерочный интервал 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Государственные контрольные испытания проведены:
РУП "Витебский ЦСМС"
ул. Б. Хмельницкого, 20, 210015, г. Витебск
тел./факс: (+375 212) 42-68-04
аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г.
